Кабеленесущие системы

Подбор для проектирования и комплектации объектов: лотки, опоры, соединители и крепёж.

Для проектирования

Балочные зажимы

24 позиции

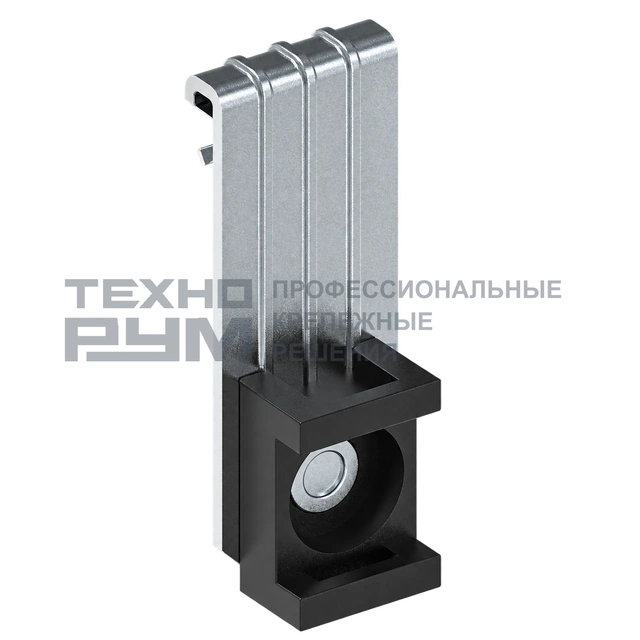

Балочный зажим
Система балочных зажимов

Балочный зажим

Характеристики изделия

Балочный зажим этого исполнения создаёт точку присоединения через предусмотренную резьбу, винт, пластину, уголок или форму детали.

Характеристики и подбор

Как подобрать зажим к балке?

Измерьте толщину и форму полки в месте установки. Затем сопоставьте диапазон захвата, направление нагрузки, резьбу и схему соединения с подвесом. Толщина полки и номинальный размер резьбы — разные параметры.

Практический пример. Для подвеса на резьбовой шпильке сначала подбирают зажим под фактическую полку балки, затем — соединение под нужную резьбу. Обозначение М10 само по себе не задаёт толщину захватываемой полки.

Применение балочных зажимов

Когда удобен зажим вместо сверления?

Балочный зажим используют в узлах, рассчитанных на захват полки металлоконструкции. Способ крепления должен соответствовать геометрии балки и направлению усилия. В состав такого узла включают сам зажим, подвес и соединительные детали.

Практический пример. Когда трасса проходит под двутавром, узел на зажиме позволяет закрепить подвес за подходящую полку. Если доступна только стенка балки, такой зажим без подходящей полки не заменяет другое крепление.

Собрать опорный узел

Как выбрать ширину лотка?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Учитывайте раскладку и тепловой режим. Площадь секции сама по себе не определяет допустимое число кабелей.

Практический пример. Размер ряда кабелей — только начало расчёта. Зазоры, разделение линий и запас для расширения учитывают отдельно.

Порядок подбора трассы

Как посчитать секции и комплектующие?

Разбейте трассу на прямые участки, повороты, ответвления и переходы. Секции считайте по длине, а соединения, опоры и фасонные детали — по схеме монтажа.

Практический пример. На участке 12 м из секций по 3 м — четыре секции без подрезки и три внутренних стыка. Опоры и соединительные детали считают по принятой схеме.

Опоры и монтажные элементы

Какое покрытие подходит для помещения и улицы?

Учитывайте влажность, конденсат, осадки и загрязнения. Материал и способ защиты указаны в карточке изделия. Для солевой и химически активной среды одного слова «оцинкованный» недостаточно.

Практический пример. Для сухой серверной и наружной трассы нужны разные исходные условия. Укажите среду для лотков, соединителей и опор.

Сравнить защитные исполнения

Собственное производство Технорум. Обсудим конструкцию лотков и комплектующие для вашего объекта. Приезжайте познакомиться — согласуем удобное время.

Обсудить задачу

Система собирается из совместимых элементов

Кабельная трасса состоит из прямых секций, фасонных деталей, опор, соединителей и крепежа. Повороты меняют направление, ответвления разделяют трассу, переходы соединяют участки разной ширины. Размеры лотка определяют пространство для кабелей, а опорная конструкция передаёт нагрузку на стену, перекрытие, пол или другое основание.
