Удерживает трубу в посадочном месте подходящего по размеру зажима.

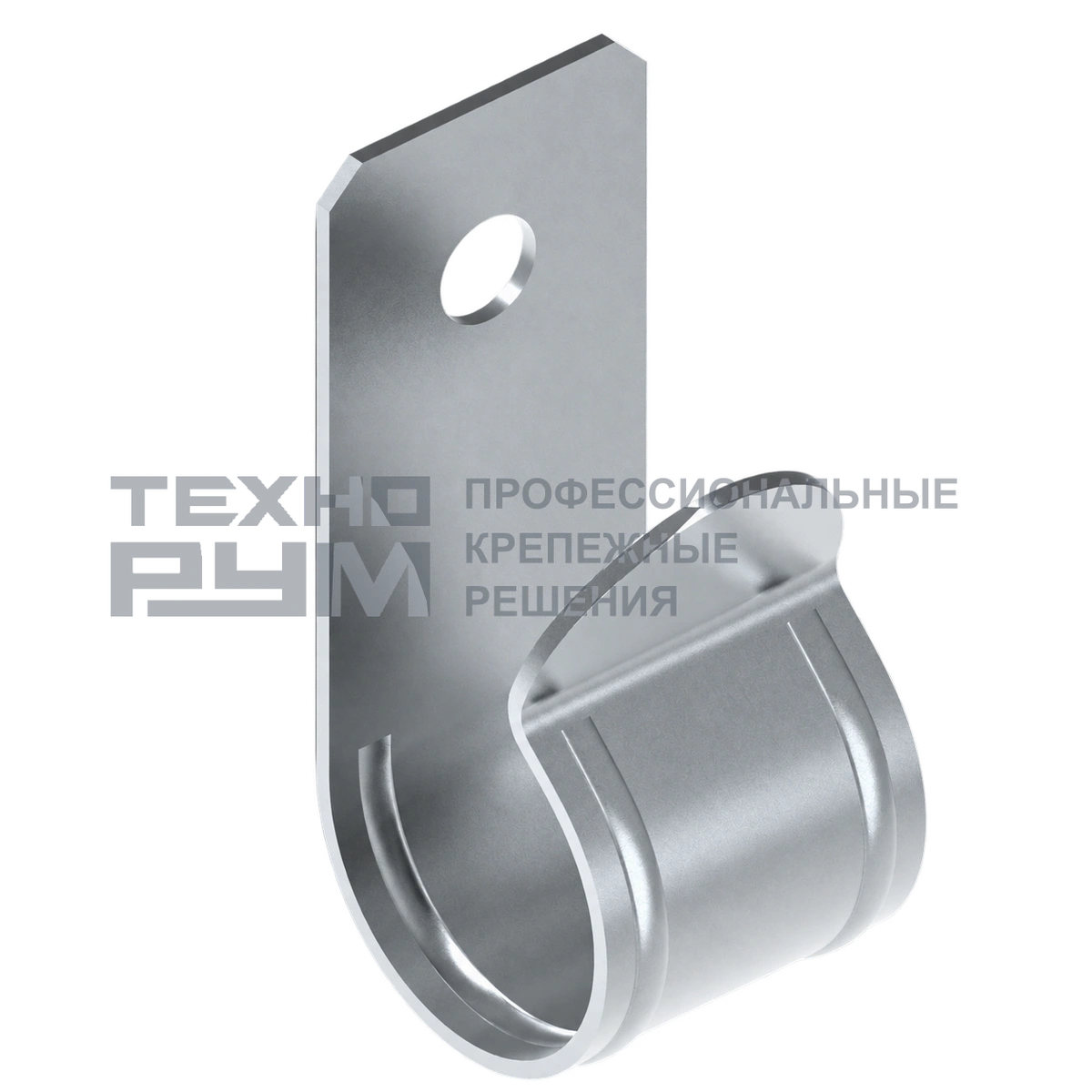

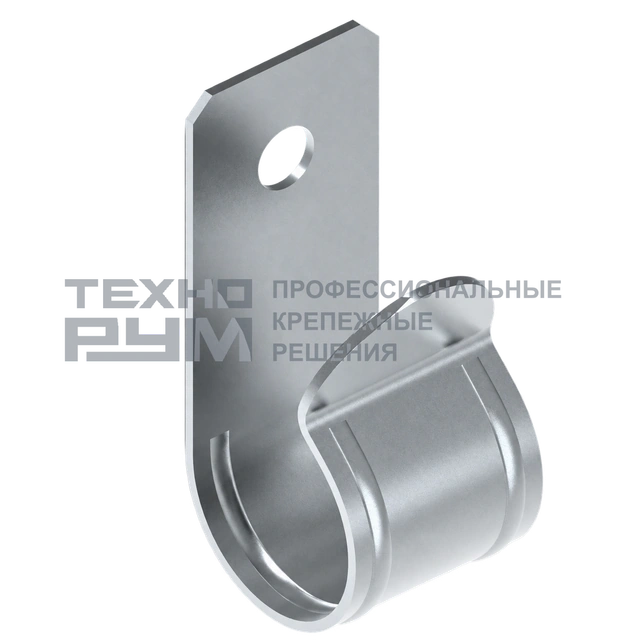

Зажим под трубу удерживает трубу или предусмотренную трубную деталь в своём посадочном диапазоне.
Трубная часть зажима удерживает трубу, балочная часть закрепляет этот узел на стальной конструкции.
| Артикул | Н, мм | L, мм | D, мм | Вес, кг/шт | Уп., шт |
|---|---|---|---|---|---|
| Т20 | 46 | 20 | 20 | 0,010 | 25 |
| Т25 | 48 | 20 | 25 | 0,011 | 20 |
| Т32 | 54 | 20 | 32 | 0,020 | 15 |
Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

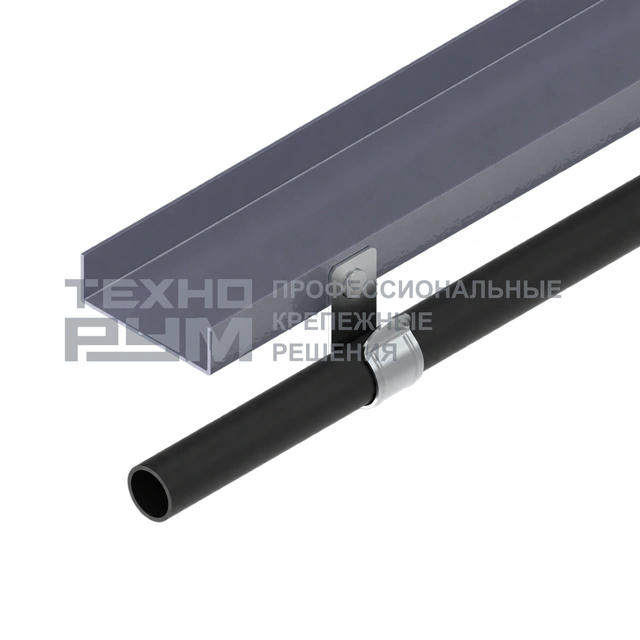

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.
Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.
Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.
Запросить документы →Ответная деталь — Часть конструкции, к которой присоединяется деталь.
Монтажный узел — Соединение деталей, собранное по определённой схеме.
Измерьте толщину и форму полки в месте установки. Затем сопоставьте диапазон захвата, направление нагрузки, резьбу и схему соединения с подвесом. Толщина полки и номинальный размер резьбы — разные параметры.
Пример. Для подвеса на резьбовой шпильке сначала подбирают зажим под фактическую полку балки, затем — соединение под нужную резьбу. Обозначение М10 само по себе не задаёт толщину захватываемой полки.
Применение балочных зажимовБалочный зажим используют в узлах, рассчитанных на захват полки металлоконструкции. Способ крепления должен соответствовать геометрии балки и направлению усилия. В состав такого узла включают сам зажим, подвес и соединительные детали.
Пример. Когда трасса проходит под двутавром, узел на зажиме позволяет закрепить подвес за подходящую полку. Если доступна только стенка балки, такой зажим без подходящей полки не заменяет другое крепление.
Собрать опорный узелСоставьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
Порядок подбора трассыУ Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.
Пример. Если вы комплектуете новый склад, подготовьте план трассы, список кабелей и условия прокладки. На встрече разберём прямые участки, повороты, опоры и защитное исполнение. Для организации визита напишите нам и согласуйте удобное время.
