Химические анкеры

Химический анкер удерживает шпильку в просверлённом отверстии с помощью твердеющего состава.

Что внутри вашей стены

Бетон со вклеенной шпилькой, полнотелый кирпич, пустотелый кирпич с сетчатой гильзой и газобетон

Бетон

Плотное основание с заполнителем

Полнотелый кирпич

Сплошной материал без крупных пустот

Пустотелый кирпич

Перемычки и внутренние полости

Газобетон

Ячеистый материал с мелкими порами

Как работает крепление

Нагрузка действует на кронштейн; стрелки показывают передачу усилия через вклеенную шпильку в бетон

Основание

Принимает усилие от крепления. Его прочность и структура определяют, как удерживается анкер.

Крупный продольный разрез: тонкий слой состава между резьбой шпильки и бетоном; встречные стрелки показывают передачу усилия вдоль шва

Состав

Заполняет зазор между шпилькой и стенками отверстия. После отверждения передаёт усилие в основание.

Разнесённая сборка: закреплённая шпилька, монтажная пластина, шайба и гайка; стрелки показывают затяжку и прижим детали

Шпилька

Вклеенная часть удерживается в основании, а гайка с шайбой прижимают деталь к стене.

Крупный разрез двух кирпичных перемычек: состав выходит через сетку гильзы и образует зацепление; полость между перемычками остаётся свободной

Гильза

В пустотелом кирпиче удерживает состав и помогает ему зацепиться за перемычки.

Основания для химического анкера

Шпилька в слое анкерного состава внутри бетонного основания

Бетон

Цементный камень с песком и щебнем. Прочен при сжатии, но при растяжении может трескаться.

Для крепления

Состав передаёт усилие в стенки отверстия. Трещины и близкий край могут ослабить крепление.

Шпилька с анкерным составом в разрезе полнотелого кирпича

Полнотелый кирпич

Плотный кирпич без крупных пустот. Хрупок: у края или при сильном распоре может расколоться.

Для крепления

Состав удерживает шпильку в теле кирпича. Важны целостность кирпича и расстояния до края и швов.

Гильза с составом и шпилькой в разрезе пустотелого кирпича

Пустотелый кирпич

Кирпич с полостями и тонкими перемычками. Они могут разрушиться при ударном сверлении.

Для крепления

Гильза удерживает состав. Через сетку смесь образует зацепление у перемычек, оставляя крупные полости свободными.

Мелкопористый газобетон с подготовленным отверстием в разрезе

Газобетон

Лёгкий бетон с множеством воздушных пор. Легко сверлится, но вокруг крепления может крошиться и сминаться.

Для крепления

Нагрузку распределяют на объём блока. Важны плотность, прочность, глубина и форма крепления.

Какие элементы вклеивают

Пять металлических элементов. У обычной шпильки показана резьба, у второй — косой срез на торце, у специального элемента — конусы. Далее втулка с внутренней резьбой и отдельным болтом, справа — рифлёная арматура.
Резьбовая шпилька

Резьбовая шпилька

Снаружи гайка и шайба прижимают деталь.

Шпилька с косым срезом

Шпилька с косым срезом

Торец может разрушать капсулу при установке.

Элемент с конусами

Элемент с конусами

Специальный профиль для предусмотренной системы.

Втулка с внутренней резьбой

Втулка с внутренней резьбой

Вклеивают втулку, деталь крепят болтом.

Арматурный стержень

Арматурный стержень

Для предусмотренных системой арматурных соединений.

Чем отличаются составы

ПараметрТип составаПолиэстерныеПолиэстерная смолаТип составаВинилэстерныеВинилэстерная смолаТип составаЭпоксидныеЭпоксидная смола + отвердительТип составаГибридныеКомбинированная рецептура
Главное отличиеДля обычных креплений в кладке и бетоне без трещин. Часто выбирают для небольших и средних монтажных задач.Универсальные рецептуры для разных оснований. Есть быстрые, замедленные и зимние версии.Часто дают больше времени на установку, но дольше набирают прочность. Удобны для глубокой вклейки.Сочетают компоненты для нужной скорости и сцепления. Свойства определяются рецептурой, а не словом «гибрид».
Основания и задачиПолнотелый кирпич, блоки, пустотелая кладка с гильзой. Применение в бетоне зависит от состава.Кладка, бетон с трещинами и без. Для вклейки арматуры выбирают предназначенную для неё систему.Бетон, тяжёлые конструкции, арматурные выпуски. Подходят для задач с большой глубиной и диаметром вклейки.Есть системы для бетона, кладки и арматуры. Назначение зависит от химической основы и конструкции крепления.
При +20 °C: на установкуПример · сухое основание5–6 мин5–6 мин30 мин3 мин
При +20 °C: до нагрузкиПример · сухое основание45–60 мин45–60 мин12–18 ч30 мин
При +5 °C: до нагрузкиПример · сухое основание2–3 ч2–3 ч48–90 ч2 ч
Монтаж в холодУ обычных и зимних версий разные пределы температуры. Полиэстерная основа сама по себе не означает работу в мороз.Есть версии для отрицательной температуры. Зимний состав может требовать тёплого картриджа и долгой выдержки.На холоде отверждение может занять несколько суток. Большое рабочее время не означает готовность к нагрузке.Есть зимние и обычные версии. Диапазон температуры зависит от рецептуры, как и время до нагрузки.
Влажное отверстиеРазрешение на влажное основание и на заполненное водой отверстие различается. Вода допустима не у всех составов.Есть составы для сухих, влажных и заполненных водой отверстий. Влажность влияет на срок до нагрузки.Есть решения для влажного бетона и воды. У отдельных рецептур выдержка во влажном основании вдвое дольше.Условия различаются: сухое, влажное основание или вода. Нельзя переносить режим одного гибрида на другой.

Чем подают и смешивают состав

Пистолет с двухкамерным картриджем и отдельный картридж

Картридж и пистолет

Смола и отвердитель хранятся раздельно. Пистолет подаёт их в насадку.

Проверить: формат картриджа и совместимость дозатора.

Прозрачный статический смеситель с внутренней спиралью

Статический смеситель

Соединяет компоненты при подаче. После отверждения состава в насадке её заменяют.

Анкерная капсула рядом со шпилькой с косым срезом

Капсула

Другой способ подачи: капсулу помещают в отверстие и устанавливают предусмотренную шпильку.

Бур, ручной продувочный насос и ёршик для очистки отверстия

Инструмент для подготовки

Бур задаёт отверстие, ёршик очищает стенки, продувка удаляет пыль.

Монтаж в бетоне и пустотелом кирпиче

Подготовить отверстиеЗаполнить составомУстановить шпильку

Бетон

Рука с ёршиком очищает просверлённое отверстие в бетонной стене; рядом продувочный насос

Подготовить отверстие

Сверлят отверстие, очищают стенки и дно.

Продольный разрез отверстия в бетоне: насадка подаёт состав у дна; стрелка показывает постепенное выведение насадки

Заполнить составом

Подают состав от дна отверстия.

После отверждения состава гайку с шайбой затягивают ключом, прижимая стальной кронштейн к бетонной стене

Установить шпильку

Вводят шпильку. После полного отверждения крепят деталь.

Пустотелый кирпич

Рука вставляет сетчатую гильзу в круглое просверлённое отверстие на сплошной боковой грани кирпича; заводские пустоты видны сверху

Подготовить отверстие

Сверлят и очищают отверстие, вставляют гильзу.

Через круглое отверстие в наружной стенке кирпича насадка заполняет гильзу от дна; разрез показывает гильзу и внутренние пустоты

Заполнить составом

Заполняют гильзу от дна.

Рука с вращением вводит шпильку в заполненную гильзу через круглое отверстие на сплошной грани кирпича; фланец гильзы прилегает к поверхности

Установить шпильку

Вводят шпильку и выдерживают состав.

Что подготовить для закупки

Основание

Материал, прочность, толщина и состояние. Для бетона — наличие трещин.

Задача и нагрузка

Что крепим, число точек, нагрузка, края и расстояния между анкерами.

Анкерный элемент

Тип, диаметр, длина, класс прочности, сталь и покрытие.

Условия монтажа

Температура, состояние отверстия, способ бурения и срок до нагружения.

Комплект для установки

Картридж, пистолет, смеситель; бур, средства очистки и гильза при необходимости.

Количество и документы

Число точек, расход и запас, срок годности, инструкция.

Перейти в каталог химических анкеров

Бетон или пустотелый кирпич: что меняется?

В полнотелом основании состав заполняет зазор между анкерным элементом и стенкой очищенного отверстия. В пустотелом кирпиче предусмотренная системой сетчатая гильза удерживает состав и формирует упоры за перемычками. Нагрузки и размеры для бетона к кладке не применяют.

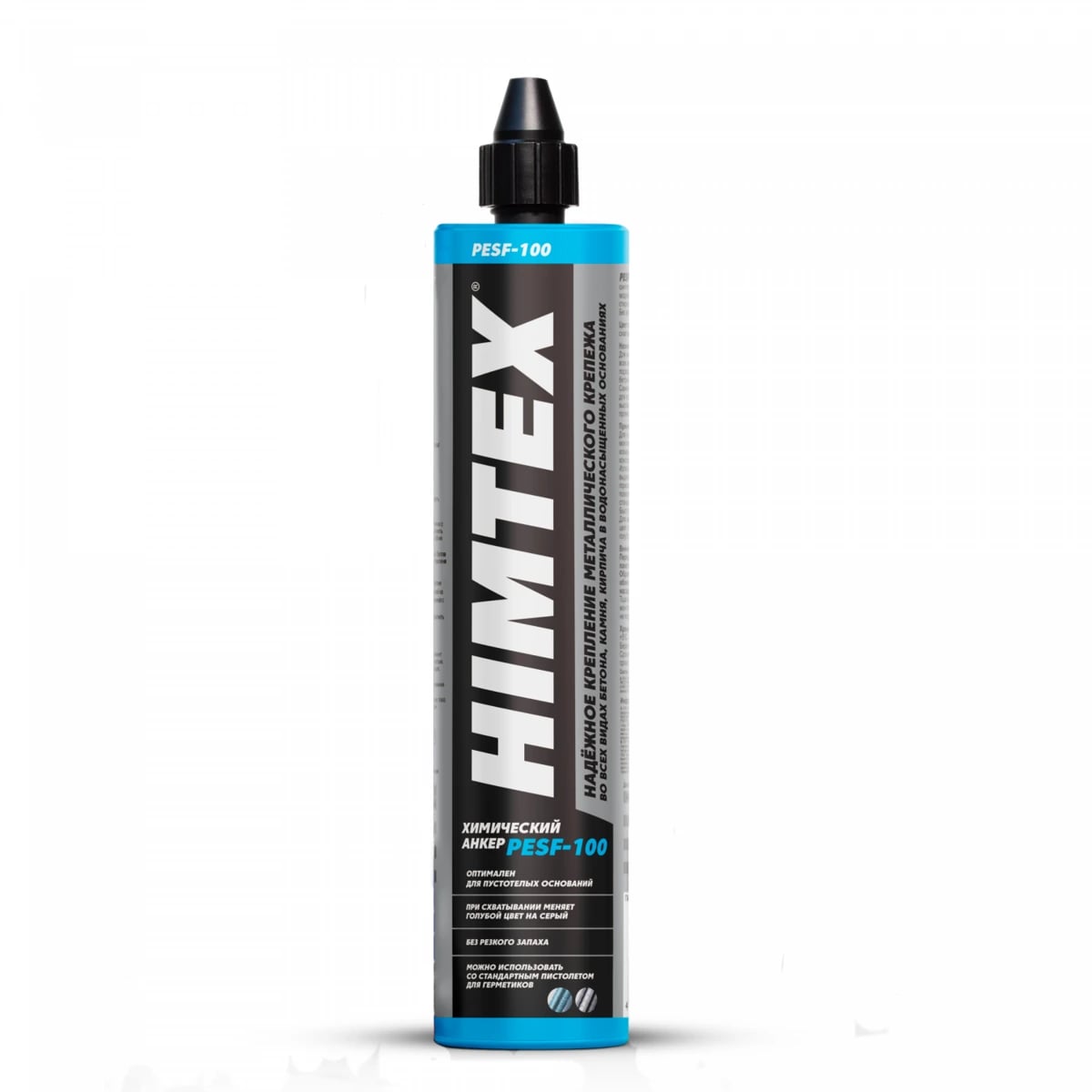

Задача. Нужно установить 8 точек M8 в пустотелый керамический кирпич КОРПУ 1НФ/100/1,4/50. Выбран HIMTEX PESF-100.

Решение. Для этого сочетания берём 8 шпилек M8 и 8 гильз NPS 12×50. Отверстие — Ø12 мм, глубина 50 мм. Гильзу заполняем полностью от заднего конца; гайки и шайбы устанавливаем после выдержки. Нагрузку кронштейна проверяем для выбранного кирпича и расположения точек.

Монтаж с гильзой: четыре этапа

Как выбрать картридж и пистолет?

Объём картриджа определяет запас состава, но не тип дозатора. Одноцилиндровая, коаксиальная и двухцилиндровая упаковки требуют совместимого инструмента. Для работы также нужен штатный смеситель; после длительной остановки затвердевший смеситель заменяют.

Задача. На объекте есть обычный пистолет для 300 мл. Заказываем HIMTEX PESF-100 и выбираем между 300 и 410 мл.

Решение. Картридж 300 мл используем с совместимым пистолетом MET 300. Для коаксиального картриджа 410 мл берём MET 400. Увеличение объёма не позволяет оставить прежний инструмент автоматически.

Параметры выбранного картриджа

Когда устанавливать шпильку и когда нагружать?

Рабочее время ограничивает заполнение отверстия и установку металлического элемента. Выдержка до нагрузки начинается после его установки и зависит от температуры основания и условий отверстия. Температура воздуха, основания и картриджа может различаться.

Задача. HIMTEX PESF-100, сухое основание +15 °C. Шпильку устанавливаем сразу после заполнения отверстия.

Решение. Рабочее время — не более 9 минут, минимальная выдержка до нагрузки — 60 минут. Для влажного бетона эти времена увеличиваются до 18 и 120 минут. Дополнительно изготовитель рекомендует активную эксплуатацию через 24 часа. Эти значения относятся к PESF-100, а не к любой химической смоле.

Температурная таблица PESF-100

Сколько состава заложить в заказ?

Сначала определяют число отверстий, диаметр анкерного элемента, диаметр и глубину заделки. Геометрический объём кольцевого зазора — лишь основа расчёта: дополнительно учитывают стартовую порцию, потери и технологию установки. Для сетчатой гильзы расход берут из данных системы.

Задача. 100 шпилек M12 в полнотелом бетоне, отверстие Ø14 мм, заполненная глубина 110 мм. Для примера закладываем отдельный технологический запас 20%.

Решение. Кольцевой зазор — около 4,49 мл на точку, всего 449 мл. С принятым запасом получаем 539 мл. Два картриджа по 410 мл дают 820 мл; разница 281 мл остаётся на стартовые порции и дополнительные потери. Это предварительный заказ для заданных размеров; расход в пустотелом кирпиче так не считают.

Калькулятор расхода химического анкера

Чем капсула отличается от инъекционного состава?

Капсула дозирует состав для предусмотренного отверстия и анкерного элемента. Её установка может быть вращательной, забивной или совместной со специальным шурупом. Способ определяется системой: название «химический анкер» не делает эти операции взаимозаменяемыми.

Задача. Сравниваем HIMTEX SUPERCUP, Rawlplug R-HAC-V и Hilti HUS4-MAX.

Решение. Для SUPERCUP используем предусмотренный установочный элемент и вращение. R-HAC-V устанавливается забиванием. HUS4-MAX применяется с совместимым шурупом HUS4; эта система допускает немедленное нагружение после правильной установки, а регулировка после отверждения выполняется отдельно по инструкции.

Выбрать капсульную систему
