Кабеленесущие системы

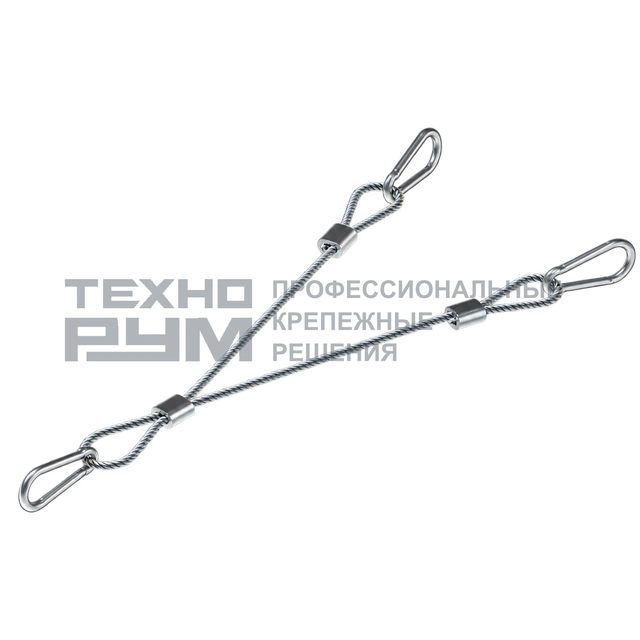

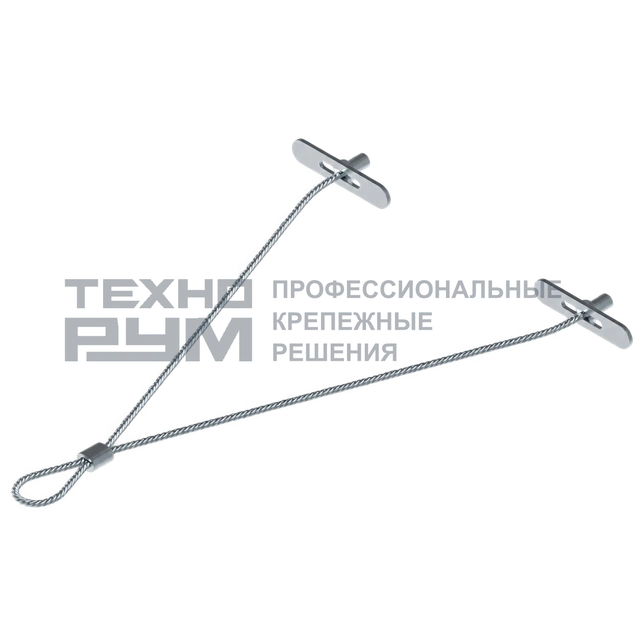

Как подобрать подвес?

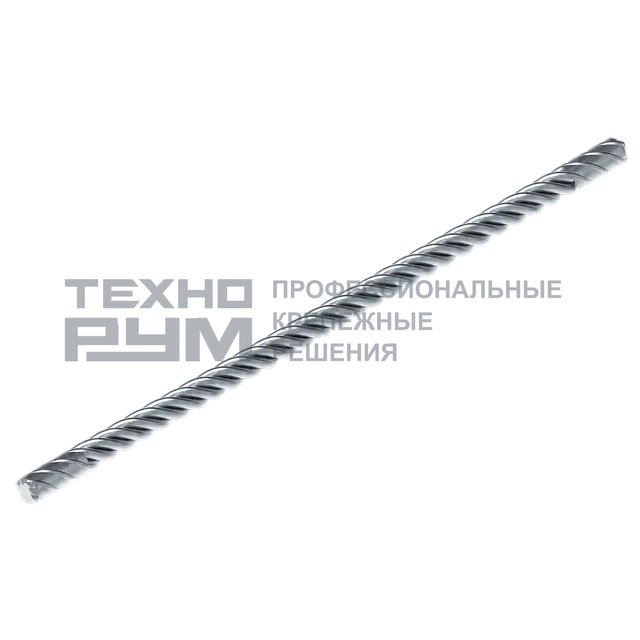

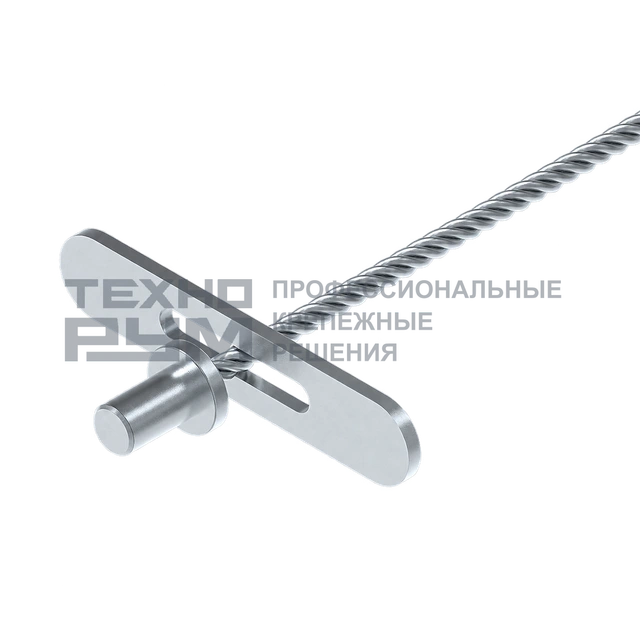

Подбирайте трос, замок и концевые крепления как одну систему. Учитывайте высоту подвеса, нагрузку и направление усилия.

Важно. Диаметр троса не определяет допустимую нагрузку всей сборки.

Практический пример. Длина заготовки учитывает замок и концевые участки, а не только высоту подвеса.

Что подготовить для подбора?

Для комплектации подвеса подготовьте данные об объекте:

• Основание верхнего крепления
• Высоту и схему расположения подвесов
• Массу подвешиваемого участка
• Артикулы или описание существующего узла

Практический пример. При замене замка проверьте допустимый диаметр троса и совместимость соединения. Для подбора укажите оба артикула или опишите существующий узел.

Как выбрать ширину лотка?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Учитывайте раскладку и тепловой режим. Площадь секции сама по себе не определяет допустимое число кабелей.

Практический пример. Размер ряда кабелей — только начало расчёта. Зазоры, разделение линий и запас для расширения учитывают отдельно.

Как посчитать секции и комплектующие?

Разбейте трассу на прямые участки, повороты, ответвления и переходы. Секции считайте по длине, а соединения, опоры и фасонные детали — по схеме монтажа.

Практический пример. На участке 12 м из секций по 3 м — четыре секции без подрезки и три внутренних стыка. Опоры и соединительные детали считают по принятой схеме.

Какое покрытие подходит для помещения и улицы?

Учитывайте влажность, конденсат, осадки и загрязнения. Материал и способ защиты указаны в карточке изделия. Для солевой и химически активной среды одного слова «оцинкованный» недостаточно.

Практический пример. Для сухой серверной и наружной трассы нужны разные исходные условия. Укажите среду для лотков, соединителей и опор.
