Y-образный элемент с карабинами

Артикул: УК

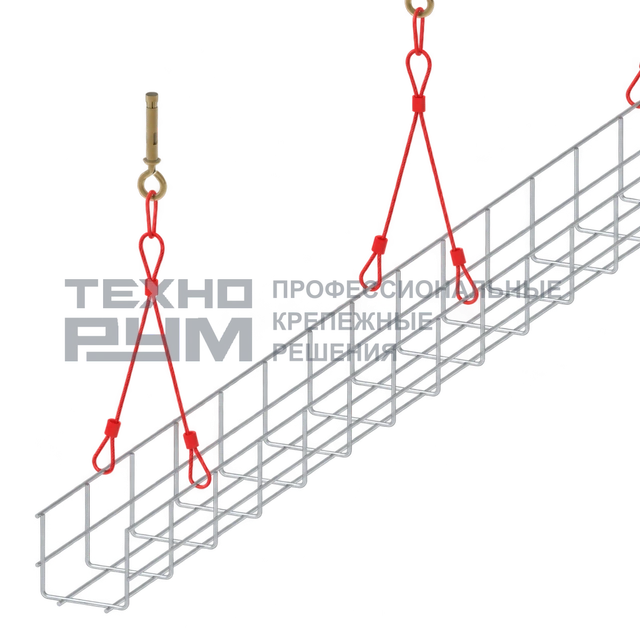

Визуализация фрагмента изделия.

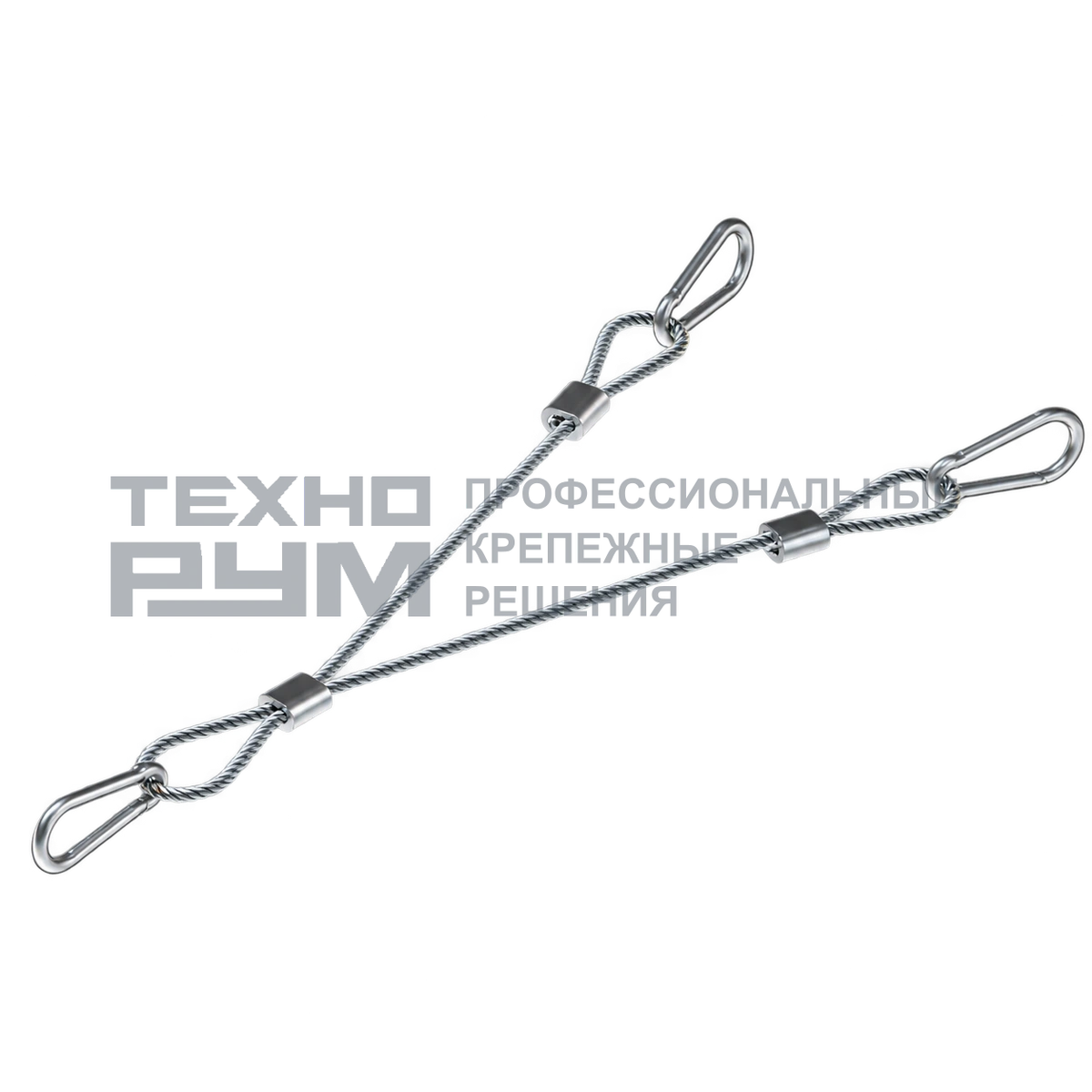

Y-образный элемент с карабинами

Y-образный элемент с карабинами · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Y-образный элемент разделяет верхний подвес на две нижние точки присоединения.

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

Две точки конструкции поддерживаются разветвлённым элементом от общей верхней точки.

Основные характеристики

Как читать параметры

  • Длина ветви относится к отдельному плечу подвеса.
  • Расстояние между нижними точками связано с геометрией развилки.

Размеры и технические данные для проекта

АртикулL, ммD, ммВес, кг/шт
УК15015020,025
УК20020020,030
УК30030020,035
УК50050020,040
УК75075020,045

Размерная схема семейства

Элементы УК150, УК200, УК300, УК500 и УК750: трос D = 2 мм, длина L = 150–750 мм. Примечание о нагрузке относится к стальному тросу указанного диаметра при коэффициенте прочности 5:1 и не задаёт нагрузку всей подвесной системы.

Размерная схема семейства — Элементы УК150, УК200, УК300, УК500 и УК750: трос D = 2 мм, длина L = 150–750 мм. Примечание о нагрузке относится к стальному тросу указанного диаметра при коэффициенте прочности 5:1 и не задаёт нагрузку всей подвесной системы.
Размерная схема семейства · Открыть крупнее ↗

Где используют

  • Сборка тросового подвеса с двумя нижними точками крепления

Как выбрать исполнение

  • Y-элемент создаёт две нижние точки от одного верхнего подвеса.
  • Тип окончаний связан с присоединением к конструкции.
  • Углы ветвей влияют на распределение усилий.

Условия и ограничения

  • Распределение нагрузки зависит от углов ветвей.
  • Карабины и вставки имеют разную форму присоединения.

Сопутствующие элементы

  • Верхний тросовый подвес
  • Две предусмотренные нижние точки крепления
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Y-элемент — Разветвитель подвеса на две нижние ветви.

Зажим троса — Деталь, удерживающая трос в установленном положении.

Полезно перед выбором

Тросовые подвесы: длина, узлы и нагрузка

Как подобрать тросовый подвес для кабельной трассы?

Трос, замок, верхнее и нижнее крепления выбирают одной совместимой системой. Длину считают по монтажной схеме с заправкой замка и концевыми участками. Нагрузку проверяют для всей сборки при её направлении усилия. Диаметр троса сам по себе не определяет допустимую нагрузку всей сборки.

Пример. Трассу опускаем на 1 м. Для выбранной в сценарии схемы инструкция задаёт ещё 200 мм на верхний узел и 150 мм на заправку замка и свободный конец. Нужно 1000 + 200 + 150 = 1350 мм троса: метровую заготовку исключаем, выбираем не короче 1,35 м. Эти припуски заданы для нашего примера; для другой системы их берут из её инструкции, а не копируют как норму.

Тросовые подвесы и применение

Какие данные передать для комплектации подвеса?

В составе подвеса должны совпасть основание верхнего крепления, высота, направление и величина нагрузки, трос и замок. При замене детали сначала проверяют её паспортную совместимость с имеющимся тросом; одинаковый внешний вид замков не подтверждает взаимозаменяемость.

Пример. Имеется трос диаметром 3 мм; сравниваем зажимы из каталога «Квадрат» ЗТ23 для 2–3 мм и ЗТ45 для 4–5 мм. По диаметру выбираем ЗТ23, ЗТ45 исключаем: его диапазон не включает 3 мм. До сборки подтверждаем допустимый тип троса, направление работы и нагрузку связки по инструкции — размерный выбор зажима не является проверкой несущей способности всего подвеса.

Подобрать комплект подвеса

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
