КАБЕЛЬНЫЕ ТРАССЫ И МОНТАЖ

Кабеленесущие системы

Подбор для проектирования и комплектации объектов: лотки, опоры, соединители и крепёж.

Для проектирования

Крепёж и метизы

16 позиций
Гайка шестигранная DIN 934
Метизы

Гайка шестигранная DIN 934

Артикул ГШ

Характеристики изделия

Гайка навинчивается на болт или шпильку и стягивает детали. Соединительная гайка дополнительно позволяет соединить резьбовые стержни по предусмотренной схеме.

Характеристики и подбор

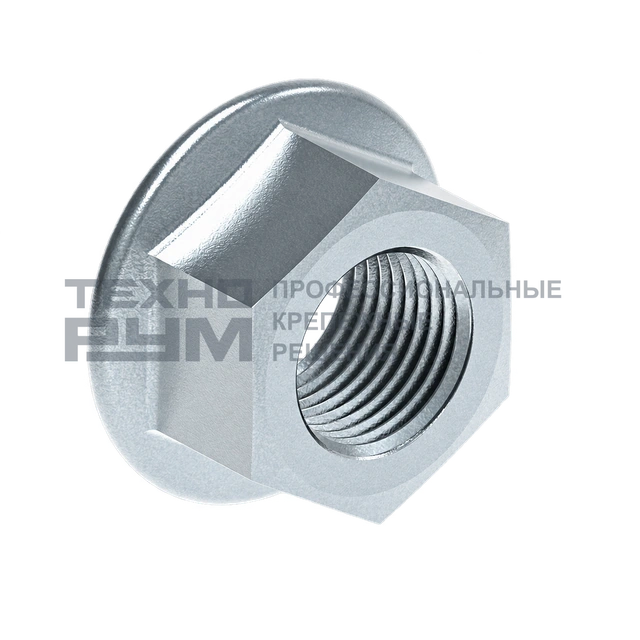

Гайка с фланцем DIN 6923
Метизы

Гайка с фланцем DIN 6923

Артикул ГФ

Характеристики изделия

Гайка навинчивается на болт или шпильку и стягивает детали. Соединительная гайка дополнительно позволяет соединить резьбовые стержни по предусмотренной схеме.

Характеристики и подбор
Анкер клиновой
Метизы

Анкер клиновой

Артикул АК

Характеристики изделия

Анкер закрепляет монтажную деталь в строительном основании. Стальные, латунные, клиновые и другие исполнения имеют разные способы установки.

Характеристики и подбор
Анкерный болт
Метизы

Анкерный болт

Артикул АБ

Характеристики изделия

Анкер закрепляет монтажную деталь в строительном основании. Стальные, латунные, клиновые и другие исполнения имеют разные способы установки.

Характеристики и подбор

Как выбрать метизы для узла?

Сопоставьте резьбу, длину, форму головки, отверстия деталей и защитное исполнение. Длина болта должна соответствовать толщине соединяемого пакета с предусмотренными гайкой и шайбами. Метизы выбирают к конкретному соединению, а не только по диаметру.

Практический пример. Для соединения двух тонких стенок и для крепления толстой опорной пластины могут потребоваться разные длины болта при одной резьбе М8. Сначала соберите состав узла, затем посчитайте метизы.

Метрический крепёж

Как согласовать покрытия деталей?

Защиту деталей подбирают для одной среды эксплуатации с учётом совместимости материалов. Наружная трасса не должна комплектоваться случайными метизами для сухого помещения. При контакте разных металлов и наличии влаги важна коррозионная совместимость соединения.

Практический пример. Если для наружного участка выбран горячецинкованный лоток, укажите наружные условия и для болтов, соединителей и опор. Серебристый цвет деталей не подтверждает одинаковое защитное исполнение.

Материалы и защитные исполнения

Как выбрать ширину лотка?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Учитывайте раскладку и тепловой режим. Площадь секции сама по себе не определяет допустимое число кабелей.

Практический пример. Размер ряда кабелей — только начало расчёта. Зазоры, разделение линий и запас для расширения учитывают отдельно.

Порядок подбора трассы

Как посчитать секции и комплектующие?

Разбейте трассу на прямые участки, повороты, ответвления и переходы. Секции считайте по длине, а соединения, опоры и фасонные детали — по схеме монтажа.

Практический пример. На участке 12 м из секций по 3 м — четыре секции без подрезки и три внутренних стыка. Опоры и соединительные детали считают по принятой схеме.

Опоры и монтажные элементы

Какое покрытие подходит для помещения и улицы?

Учитывайте влажность, конденсат, осадки и загрязнения. Материал и способ защиты указаны в карточке изделия. Для солевой и химически активной среды одного слова «оцинкованный» недостаточно.

Практический пример. Для сухой серверной и наружной трассы нужны разные исходные условия. Укажите среду для лотков, соединителей и опор.

Сравнить защитные исполнения

Собственное производство Технорум. Обсудим конструкцию лотков и комплектующие для вашего объекта. Приезжайте познакомиться — согласуем удобное время.

Обсудить задачу

Система собирается из совместимых элементов

Кабельная трасса состоит из прямых секций, фасонных деталей, опор, соединителей и крепежа. Повороты меняют направление, ответвления разделяют трассу, переходы соединяют участки разной ширины. Размеры лотка определяют пространство для кабелей, а опорная конструкция передаёт нагрузку на стену, перекрытие, пол или другое основание.

Материалы, покрытия и применение →
