Комплект соединительный

Артикул: КС

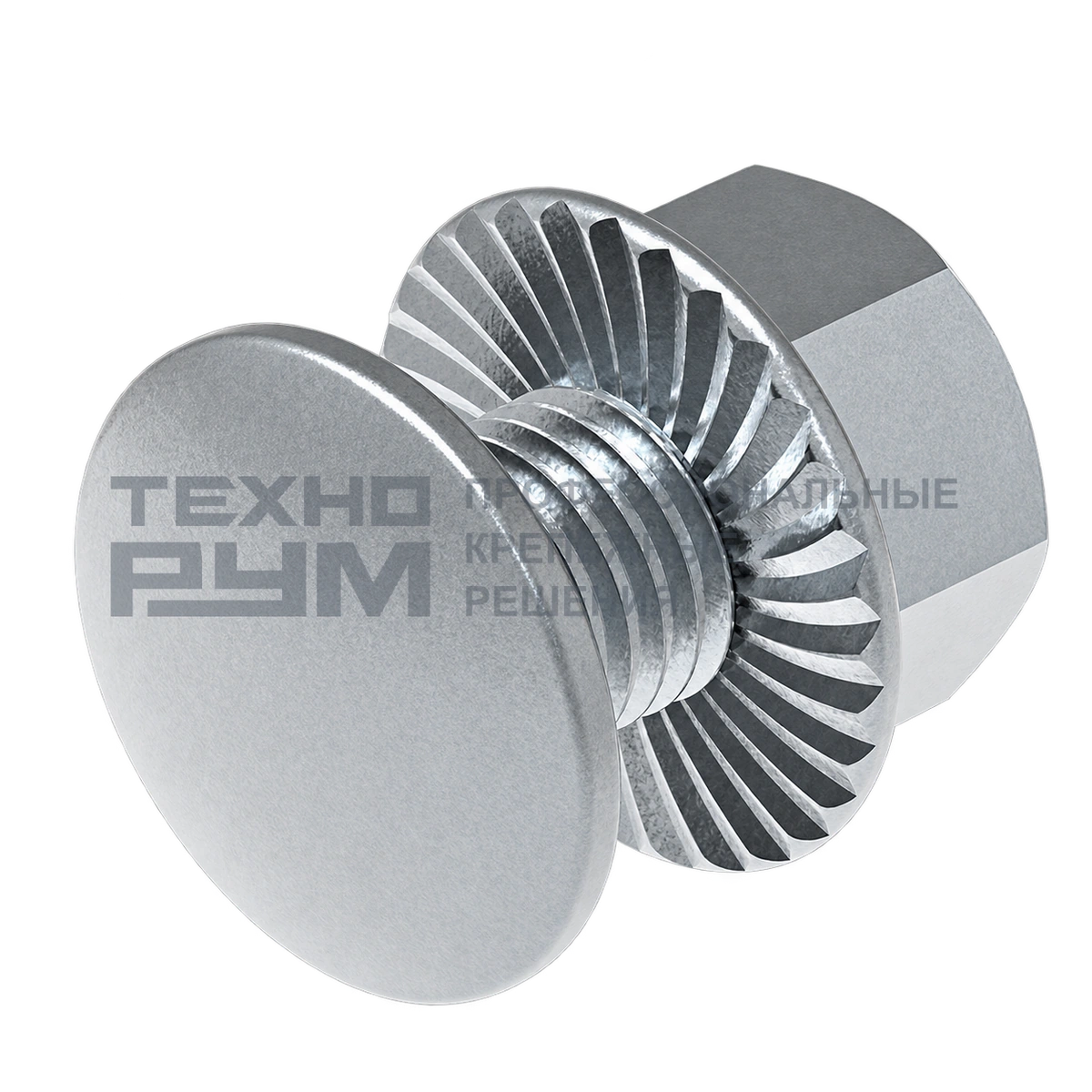

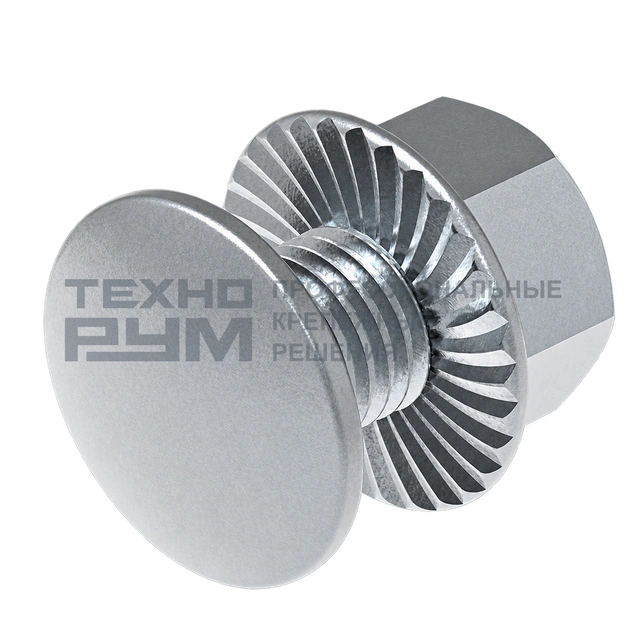

Визуализация фрагмента изделия.
Комплект соединительный

Комплект соединительный · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Болт или винт стягивает детали через ответную резьбу. Соединительный комплект объединяет определённые крепёжные детали одного узла.

Покрытие
Электрохимическое цинкование, Горячее цинкование

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

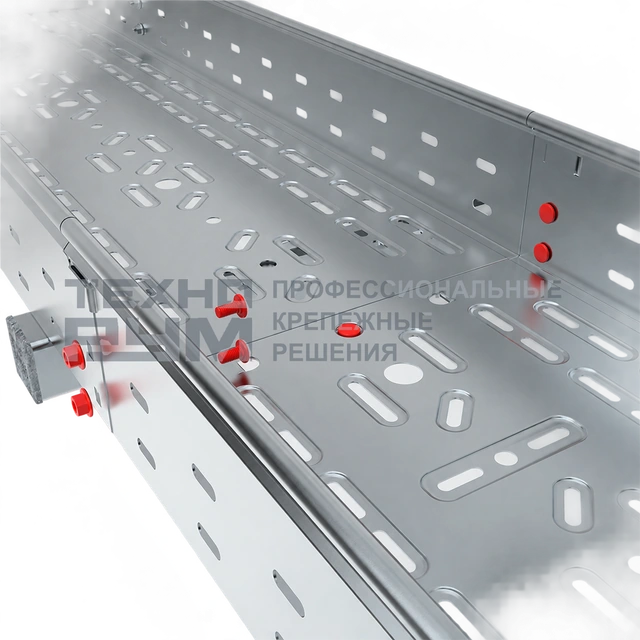

Болт стягивает пластину и профиль через ответную резьбу; комплект объединяет определённые крепёжные детали.

Основные характеристики

Исполнение
Электрохимическое цинкование, Горячее цинкование

Как читать параметры

  • Диаметр резьбы описывает ответное соединение.
  • Длина и форма головки описывают разные части крепежа.

Размеры и технические данные для проекта

АртикулM, ммL, ммКг, шт
КС6106100,007
КС6166160,010

Где используют

  • Сборка стыков лотков и монтажных пластин
  • Крепление деталей к ответной резьбе
  • Сборка крепёжного соединения из деталей комплекта

Как выбрать исполнение

  • Форма головки связана с опорной поверхностью и доступом инструмента.
  • Длина стержня связана с толщиной соединяемого пакета.
  • Класс прочности и покрытие являются отдельными характеристиками.

Условия и ограничения

  • Стандарт формы не является численной характеристикой прочности.
  • Одинаковый диаметр не делает любую длину пригодной для одного узла.

Сопутствующие элементы

  • Гайка или ответная резьба
  • Шайбы по схеме
  • Соединяемые детали
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Пакет соединения — Все детали, совместно стягиваемые крепежом.

Подголовник — Участок стержня непосредственно под головкой крепежа.

Полезно перед выбором

Крепёж кабеленесущих систем: совместимые соединения

Как выбрать метизы для соединения лотков и опор?

Болт подбирают по резьбе, длине, головке, прочности и защитному исполнению для конкретного соединения. Сначала определяют толщину всего пакета и требуемый выход резьбы по сборочному чертежу, затем считают число комплектов болт–гайка–шайбы. Длинный выступающий болт не должен попадать в кабельную зону.

Пример. В нашем узле пакет деталей 8 мм, две шайбы суммарно 3 мм, гайка 6,5 мм; чертёж требует ещё 2,5 мм резьбы за гайкой. Минимальная длина под головкой: 8 + 3 + 6,5 + 2,5 = 20 мм — выбираем М8×20, если именно этот крепёж предусмотрен узлом и выступ не задевает кабели. На четырёх соединениях по четыре таких болта получаем 16 болтов, 16 гаек и 32 шайбы.

Метрический крепёж

Нужны ли одинаковые покрытия у лотка и креплений?

У деталей не обязательно должна совпадать технология покрытия, но все они должны подходить к одной среде и быть совместимы между собой. Болт и гайку с толстым цинковым слоем выбирают согласованным резьбовым комплектом. Случайное смешение нержавеющей стали, алюминия и цинка во влажном узле может вызвать контактную коррозию.

Пример. На наружном участке в городе стоят горячецинкованные лотки; на соединения попадают дождь и роса, морских солей нет. Выбираем предусмотренные системой наружные соединители и согласованный горячецинкованный комплект болтов с гайками. Обычный электрооцинкованный крепёж для сухого помещения не подставляем только потому, что он тоже серебристый. Защитное исполнение указываем отдельной строкой для каждого элемента узла.

Материалы и защитные исполнения

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы

Собственное производство Технорум — приезжайте познакомиться

У Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.

Пример. Для складской трассы с прямыми участками 12 и 6 м при рабочей длине секции 3 м получаем шесть секций. Поворот, его крышку, соединения и опоры включаем отдельными позициями. На встрече можно разобрать именно такой комплект по плану вашего объекта. Время визита согласуем заранее по почте.

Обсудить задачу и визит на производство
