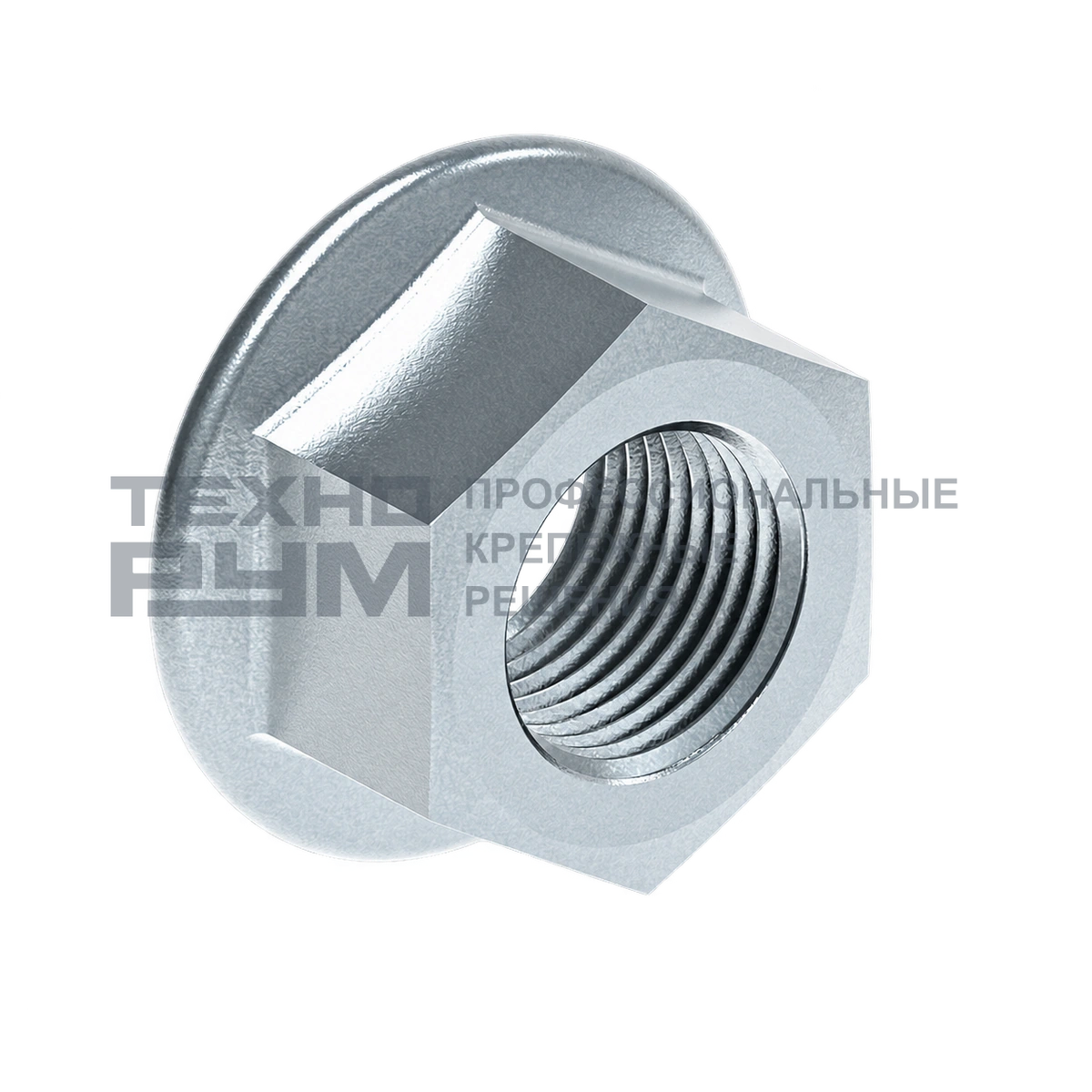

Гайка с фланцем DIN 6923

Артикул: ГФ

Позволяет стянуть детали на болте или шпильке, а соединительным исполнением — состыковать резьбовые стержни.

Покрытие: Электрохимическое цинкование, Горячее цинкование

Размерное исполнение по таблице

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Гайка навинчивается на болт или шпильку и стягивает детали. Соединительная гайка дополнительно позволяет соединить резьбовые стержни по предусмотренной схеме.

Соединительная гайка связывает резьбовые концы двух стержней в продольном узле.

Основные характеристики

Исполнение: Электрохимическое цинкование, Горячее цинкование

Как читать параметры

Диаметр резьбы — номинальный размер соединения.
Шаг — расстояние между соседними витками.

Размеры и технические данные для проекта

Артикул	М, мм	К, мм	D, мм	Кг, шт	Упаковка, шт
ГФ6	6	10	14.2	0,003	400
ГФ8	8	13	17,9	0,006	200
ГФ10	10	15	21,8	0,011	100
ГФ12	12	18	26	0,017	50

Размерная схема семейства

Гайки ГФ6, ГФ8, ГФ10 и ГФ12: резьба М6–М12, размеры под ключ K и фланца D — по строке таблицы.

Где используют

Болтовые соединения монтажных деталей
Сборка подвесов на шпильках
Соединение шпилек соединительной гайкой по схеме

Как выбрать исполнение

Диаметр и шаг резьбы задают навинчивание на болт или шпильку.
Обычная, фланцевая и соединительная формы имеют разные опорные поверхности.
Длина соединительной гайки связана с размещением концов стержней.

Условия и ограничения

Фланец не является универсальной заменой стопорящих деталей.
Прочность соединения шпилек зависит от зацепления резьбы с обеих сторон.

Сопутствующие элементы

Болт или шпилька
Шайба по схеме соединения

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Фланец гайки — Расширенная опорная часть у основания гайки.

Зацепление резьбы — Участок, на котором витки гайки и стержня работают совместно.

Полезно перед выбором

Крепёж кабеленесущих систем: совместимые соединения

Как выбрать метизы для соединения лотков и опор?

Сопоставьте резьбу, длину, форму головки, отверстия деталей и защитное исполнение. Длина болта должна соответствовать толщине соединяемого пакета с предусмотренными гайкой и шайбами. Метизы выбирают к конкретному соединению, а не только по диаметру.

Пример. Для соединения двух тонких стенок и для крепления толстой опорной пластины могут потребоваться разные длины болта при одной резьбе М8. Сначала соберите состав узла, затем посчитайте метизы.

Метрический крепёж

Нужны ли одинаковые покрытия у лотка и креплений?

Защиту деталей подбирают для одной среды эксплуатации с учётом совместимости материалов. Наружная трасса не должна комплектоваться случайными метизами для сухого помещения. При контакте разных металлов и наличии влаги важна коррозионная совместимость соединения.

Пример. Если для наружного участка выбран горячецинкованный лоток, укажите наружные условия и для болтов, соединителей и опор. Серебристый цвет деталей не подтверждает одинаковое защитное исполнение.

Материалы и защитные исполнения

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
