Артикул: УВ

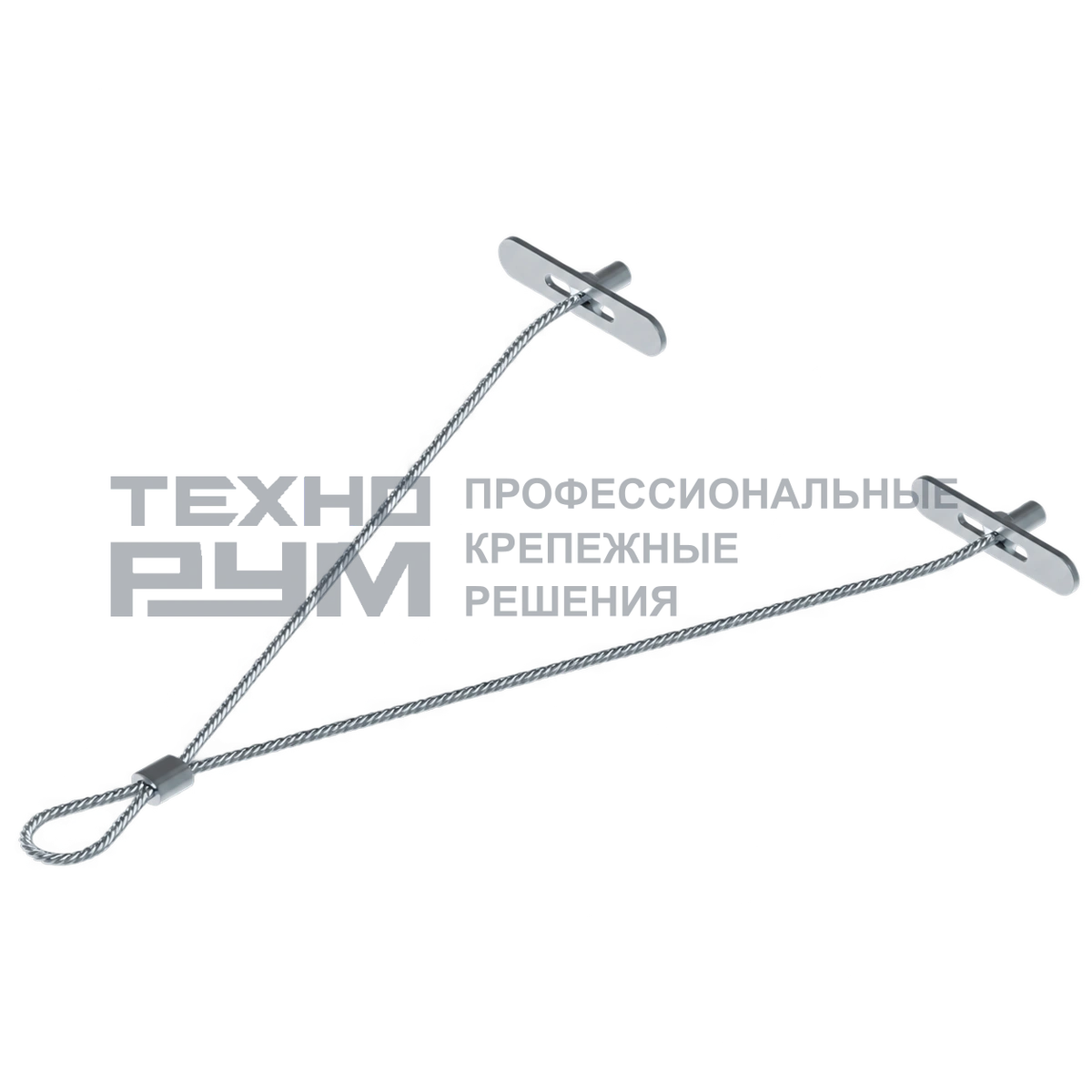

Позволяет присоединить две нижние точки конструкции к одному верхнему подвесу.
Y-образный элемент разделяет верхний подвес на две нижние точки присоединения.
Две точки конструкции поддерживаются разветвлённым элементом от общей верхней точки.
| Артикул | L, мм | D, мм | Вес, кг/шт |
|---|---|---|---|
| УВ150 | 150 | 2 | 0,40 |
| УВ200 | 200 | 2 | 0,50 |
| УВ300 | 300 | 2 | 0,60 |
| УВ500 | 500 | 2 | 0,70 |
| УВ750 | 750 | 2 | 0,90 |
Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.
Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.
Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.
Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.
Запросить документы →Y-элемент — Разветвитель подвеса на две нижние ветви.
Зажим троса — Деталь, удерживающая трос в установленном положении.
Выбирайте подвес как комплект троса, замка и концевых креплений. Для подбора нужны высота подвешивания, направление усилия и нагрузка на узел. Диаметр одного троса не описывает несущую способность всей сборки.
Пример. Если трассу нужно опустить от перекрытия на 1 м, длина заготовки не обязательно составит ровно 1 м: учитываются прохождение через замок и концевые участки принятой системы.
Тросовые подвесы и применениеУкажите основание верхнего крепления, высоту, массу подвешиваемого участка и схему расположения подвесов. Замок и трос должны относиться к совместимому исполнению; это особенно важно при сборке из отдельных позиций.
Пример. При замене замка нельзя выбирать его только по внешнему сходству: сопоставьте допустимый диаметр троса и исполнение соединения. В заявку включите оба артикула или описание существующего узла.
Подобрать комплект подвесаСоставьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
Порядок подбора трассыУ Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.
Пример. Если вы комплектуете новый склад, подготовьте план трассы, список кабелей и условия прокладки. На встрече разберём прямые участки, повороты, опоры и защитное исполнение. Для организации визита напишите нам и согласуйте удобное время.
