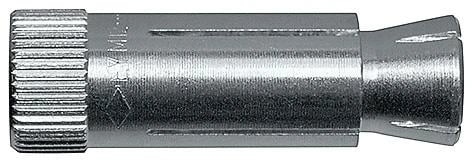

Крепление в пустотелых плитах перекрытия по документации выбранной системы.
Отдел продаж подтвердит цену, наличие и сроки поставки.
Нужны тип плиты, толщина её полки, положение пустот, разрешённая зона сверления и сведения об арматуре. Общая высота плиты не означает такую же доступную глубину сплошного бетона. Тип анкера выбирают для предусмотренного расположения относительно пустоты.
Пример. Задача: плита общей высотой 220 мм, нижняя полка в точке крепления 35 мм. Выбор: ищем систему, допускающую фактическую полку и положение пустоты. Анкер с требуемой сплошной заделкой 60 мм в этой точке исключаем: 220 мм общей высоты не компенсируют тонкую полку. Значения 35 и 60 мм здесь — заданные условия задачи.
В длине крепления учитывают толщину детали, все слои до несущего основания и предусмотренную глубину установки. Эффективная глубина анкеровки, полная глубина заделки и глубина отверстия — разные параметры. Для монтажа с зазором дополнительно проверяют работу крепежа на изгиб и разрешённую схему дистанционного крепления.
Пример. Задача: пластина 20 мм, под ней 15 мм ненесущего слоя и зазор 10 мм — до бетона получается 45 мм. Выбор: не считаем эти 45 мм заделкой в бетон. Предусматриваем опирание пластины на несущую часть либо разрешённую дистанционную схему; одну только общую длину анкера нельзя принять за подтверждение узла.
Для сухого помещения без конденсата и агрессивных примесей рассматривают оцинкованное исполнение с такой областью применения. Для дождя, постоянной сырости, солевых брызг или химической среды нужна подтверждённая защита всей анкерной сборки. Покрытие и материал выбирают по документам точной серии; универсального порога относительной влажности нет.
Пример. Задача: одна опора стоит внутри отапливаемого склада при +20 °C и влажности 40–60 %, другая — снаружи под дождём. Выбор: для первой можно рассматривать исполнение для сухой внутренней среды. Для второй выбираем исполнение с разрешённой наружной применимостью; простой перенос внутреннего оцинкованного анкера исключаем. Температура и влажность заданы для примера, а не как нормативный предел.
Расчёт проверяет крепление под проектные усилия и геометрию: состояние основания, вырыв, срез, их сочетание, влияние края и группы. Испытания решают согласованную задачу для фактического основания или смонтированного крепления. Испытание нескольких точек не подтверждает автоматически все размеры анкеров и все участки объекта.
Пример. Задача: на реконструкции неизвестны свойства старой стены, требуется установить кронштейны. Выбор: сначала обследуем основание и определяем программу испытаний, затем используем результаты в подборе и расчёте. Не принимаем единичное усилие вырыва за готовую допустимую нагрузку на все кронштейны.
