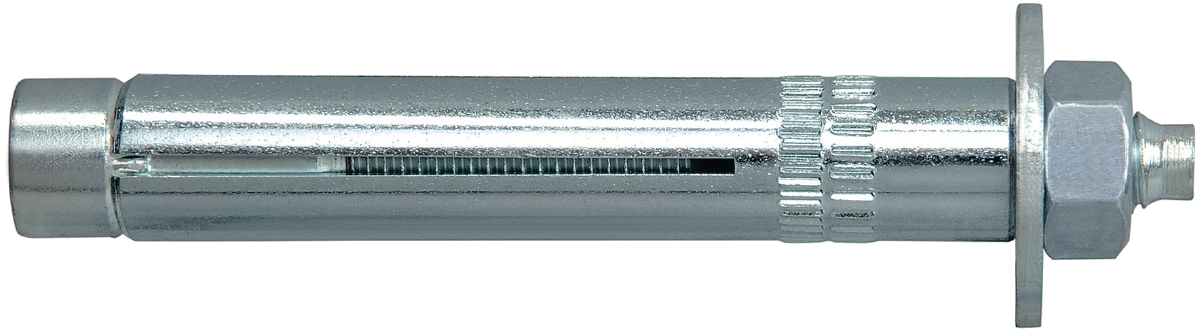

Анкеры для пустотелых плит / HKHАнкер для пустотных плит Hilti HKH 10×93 мм
- Материал
- Углеродистая сталь
- Покрытие
- Цинковое
- Фасовка
- 50 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 01:24 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Сегодня, 9 октябряДежурное авто — по согласованию
HKH
Нагрузочная способность
Нагрузки приведены для указанных оснований и условий установки.
Пустотная предварительно напряжённая плита ≥C45/55, нижняя полка db≥25 мм
Рекомендуемая нагрузка
Нагрузка на одно крепление. Резьба: 10 мм; Нижняя полка минимум: 25 мм; Глубина установки: 55 / 65 мм; От края минимум: 150 мм; Диаметр отверстия: 14 мм.
| Основание | Нагрузка Frec, кН |
|---|---|
| Пустотная предварительно напряжённая плита ≥C45/55, нижняя полка db≥25 мм | 0,9 |
- Один анкер M10.
- Момент затяжки 20 Н·м.
- Frec — одно результирующее усилие; это не два независимых предела растяжения и среза.
Пустотная предварительно напряжённая плита ≥C45/55, нижняя полка db≥30 мм
Рекомендуемая нагрузка
Нагрузка на одно крепление. Резьба: 10 мм; Нижняя полка минимум: 30 мм; Глубина установки: 55 / 65 мм; От края минимум: 150 мм; Диаметр отверстия: 14 мм.
| Основание | Нагрузка Frec, кН |
|---|---|
| Пустотная предварительно напряжённая плита ≥C45/55, нижняя полка db≥30 мм | 1,2 |
- Один анкер M10.
- Момент затяжки 20 Н·м.
- Frec — одно результирующее усилие; это не два независимых предела растяжения и среза.
Пустотная предварительно напряжённая плита ≥C45/55, нижняя полка db≥40 мм
Рекомендуемая нагрузка
Нагрузка на одно крепление. Резьба: 10 мм; Нижняя полка минимум: 40 мм; Глубина установки: 55 / 65 мм; От края минимум: 150 мм; Диаметр отверстия: 14 мм.
| Основание | Нагрузка Frec, кН |
|---|---|
| Пустотная предварительно напряжённая плита ≥C45/55, нижняя полка db≥40 мм | 3 |
- Один анкер M10.
- Момент затяжки 20 Н·м.
- Frec — одно результирующее усилие; это не два независимых предела растяжения и среза.
Условия применения
- Нагрузка на один крепёж при правильном монтаже по инструкции производителя.
- Табличные значения действуют при отсутствии влияния края и соседних креплений.
- При одновременном растяжении и срезе нельзя складывать отдельные предельные значения; требуется проверка сочетания нагрузок.
- Рекомендованная нагрузка отличается от характеристического разрушающего усилия и расчётного сопротивления.
- Только предварительно напряжённые пустотные плиты класса ≥C45/55 и fcc≥50 Н/мм².
- Ширина пустоты w≤4,2×ширина перемычки e; толщину нижней полки db определяют по плите.
- Заделка hs=55–65 мм; отверстие сверлом Ø14 мм для M10; момент затяжки 20 Н·м; толщина детали ≤10 мм.
- Для полной табличной нагрузки расстояние до края c ≥ 150 мм.
- Между крайними анкерами соседних креплений a≥300 мм.
- В таблице символ Frec и сноска разрешает растяжение, срез и все направления; не является два независимых одновременно действующих предела.
Документы Hilti
Технический лист Hilti · HKH · 2023-01 · Метрические данные · стр. 3, 4, 5 Оригинал
Растяжение — усилие вдоль оси анкера; срез — поперёк оси. Два предельных значения нельзя одновременно прикладывать полностью: совместное действие проверяют расчётом. Для группы анкеров, края основания, огня, сейсмики и динамики нужны соответствующие проверки.
Характеристики
- Диаметр анкера
- 10 мм
- Длина
- 93 мм
- Материал
- Углеродистая сталь
- Покрытие
- Цинковое
- Фасовка
- 50 шт
- Артикул
- 371218
- Резьба, например M10
- M10
- Бренд
- Hilti
- Размер анкера
- M10
- Длина анкера
- 93 мм
Общие свойства серии HKH
- Исполнение головки
- Наружная резьба
- Условия эксплуатации
- Сухие помещения
- Материал и коррозионная стойкость
- Углеродистая сталь, цинковое покрытие
- Способ монтажа
- Сквозной монтаж
Общие сведения производителя относятся к серии. Условия допуска и расчётную нагрузку проверяют для выбранного размера и основания.
Где применяется
Для крепления спринклеров к преднапряжённым бетонным пустотным плитам.
Как работает узел
При затяжке сегменты анкера раскрываются над стенкой пустотной плиты. Работу нельзя изображать как обычный анкер в сплошном массиве бетона.
- Изделие
- Для крепления спринклеров к преднапряжённым бетонным пустотным плитам
- Совместимость
- Затяжка присоединяемого болта не заменяет операцию установки забивного анкера.
Порядок установки
Определить положение пустот и предварительно напряжённой арматуры. Не повреждать её.
По схеме технического листа просверлить отверстие в нижней стенке плиты и вставить анкер.
Затянуть с моментом точного размера. После установки контрольная отметка должна оставаться видимой.
Затяжка присоединяемого болта не заменяет операцию установки забивного анкера.
Контроль установки
Данные листа относятся к геометрии пустот w ≤ 4,2e, плитам не ниже C45/55 и бетону с прочностью fcc ≥ 50 Н/мм². Несущая способность зависит от толщины нижней стенки, одиночного или группового крепления и расстояний. Эти условия нельзя заменить одним общим значением нагрузки.
Инструкция и помощь
Русский справочник для этой серии — во вкладке «Документы».
Открыть документы товараПодбор и комплектация · HKH
Геометрия соединения
Измерьте толщину прикрепляемой детали и несущего основания, расстояния до края и между отверстиями. Заделка считается в несущем материале: отделку, воздушный зазор и пустоту не включают в неё. Длина изделия, глубина отверстия h₁ и эффективная заделка hef — разные размеры.
Способ закрепления
Для пустотной плиты проверьте толщину нижней полки и положение пустоты. Допуск для монолитного бетона не подтверждает применение в тонкой полке; учитывайте арматуру и геометрию плиты.
Нагрузка и среда эксплуатации
Для ответственного соединения определите растяжение, срез и их сочетание, а также требования по огню, сейсмике или динамике, если они есть в проекте. Материал и покрытие выбирают по фактической среде; похожий внешний вид не означает равную коррозионную стойкость.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Анкер для пустотных плит Hilti HKH
Анкер для пустотных плит Hilti HKH — изделие для крепления спринклеров к преднапряжённым бетонным пустотным плитам.
При затяжке сегменты анкера раскрываются над стенкой пустотной плиты. Работу нельзя изображать как обычный анкер в сплошном массиве бетона.
