Химические анкеры / EPOXY

Химический анкер GRAF EPOXY 385 мл

Артикул: GRAFEPOXY385
Объём картриджа
Основа состава
Эпоксидный
Вес одного картриджа
0,435 кг
Основание / допуск
Бетон с трещинами; Бетон без трещин; Пустотелый кирпич
Артикул
GRAFEPOXY385
Код производителя
EPOXY385
Химический анкер GRAF EPOXYEPOXY 385 мл
Розничная цена
3 182 ₽
За картридж · с НДС
Наличие: в наличии
Количество картриджей

Склад и получение

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

СамовывозЗавтра, 18 ноября с 08:00

Доставка на объект — время и стоимость согласуем по адресу.

Все способы получения

Самовывоз со склада

Завтра, 18 ноября с 08:00

Готов к выдаче со склада

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

Склады закрыты · 22:12 МСК

Доставка на объект

19 ноября

Время и стоимость согласуем по адресу

Экспресс-доставка

Завтра, 18 ноября

Дежурное авто — по согласованию

ПРИМЕНЕНИЕ И МОНТАЖ · EPOXY

Где применять EPOXY

Эпоксидный состав для вклейки резьбовых шпилек и арматуры в бетон. Подходит для соединений с длительным временем установки; до нагрузки требуется полная выдержка по температуре основания.

Основание

Бетон с трещинами; Бетон без трещин; Пустотелый кирпич

СоставЭпоксидная смола
Выбранное исполнение385 мл
ТехнологияИнъецирование

Монтаж в полнотелом основании

  1. 1

    Подготовьте отверстие

    Диаметр, глубину и способ сверления выбирают под основание и анкерный элемент. Отметьте глубину установки на стержне.

  2. 2

    Очистите на всю глубину

    Удалите пыль щёткой и продувкой. Способ, давление и число циклов указаны в порядке установки этой системы ниже.

  3. 3

    Подготовьте смешивание

    Установите штатный смеситель. Начальную порцию выведите отдельно до однородного смешивания.

  4. 4

    Заполните от дна

    Подавайте состав от дна, постепенно выводя насадку. Количество должно заполнить зазор вокруг стержня без воздушных карманов.

  5. 5

    Введите стержень

    Установите чистый элемент до отметки в пределах рабочего времени. После его окончания не меняйте положение.

  6. 6

    Выдержите и закрепите

    Сначала полное отверждение, затем деталь, шайба и гайка. Затяжка — по выбранной системе и диаметру.

Последовательность для EPOXY

  1. Просверлите и очистите отверстие ёршиком и продувкой.
  2. Установите смеситель и введите состав от дна отверстия.
  3. Погрузите шпильку с небольшим вращением.
  4. Дождитесь полного отверждения, затем закрепите деталь.

ОТДЕЛЬНЫЙ СПОСОБ УСТАНОВКИ

Пустотелый кирпич: с сетчатой гильзой

Гильза удерживает состав в зоне крепления. Через её сетку смола выходит в пустоты и после отверждения образует упоры за перемычками. Диаметр резьбы шпильки и наружный диаметр гильзы — разные размеры.

  1. 1

    Установите гильзу

    Просверлите и очистите отверстие под наружный диаметр и длину системной гильзы. Вставьте её до бортика.

  2. 2

    Заполните от заднего конца

    Введите насадку к заднему концу гильзы. Заполняйте её при постепенном выводе насадки; количество состава задаёт инструкция выбранной гильзы и смолы.

  3. 3

    Введите шпильку

    Плавно введите чистую шпильку с лёгким вращением. Состав проходит через сетку и образует упоры у перемычек кирпича.

  4. 4

    Дождитесь отверждения

    Сохраните шпильку неподвижной на всё время выдержки. Затем установите закрепляемую деталь, шайбу и гайку.

Иллюстрации показывают принцип. Форма кирпича, тип гильзы, её заполнение и размеры относятся к выбранной анкерной системе. Нагрузки для бетона на пустотелую кладку не переносят.

Параметры и подбор комплекта

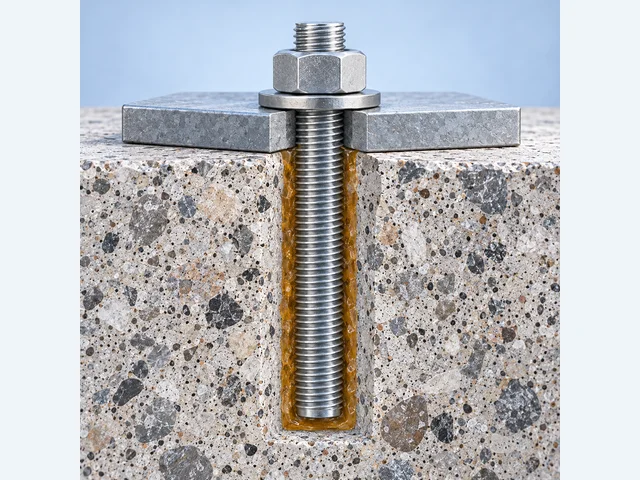

Как работает соединение

Авторская иллюстрация принципа соединения Технорум.

Смола и отвердитель смешиваются в насадке. Состав заполняет зазор между сталью и стенкой отверстия, затем твердеет и удерживает крепёж.

Дозатор и упаковка

Дозатор подбирают по формату и соотношению компонентов картриджа. Один объём в миллилитрах совместимость не определяет.

EPOXY · 385 мл

Основа состава
Эпоксидная смола
Объём картриджа
385 мл
  • Картридж, совместимый дозатор и штатный смеситель
  • Бур, щётка и средство продувки под выбранное отверстие
  • Сетчатая гильза под резьбу шпильки и конкретную кладку
  • Анкерный элемент, гайка, шайба и ключ для окончательной затяжки
Инструмент и принадлежности

Когда можно нагружать

Рабочее время

За это время нужно заполнить отверстие и установить элемент. После его окончания положение не корректируют.

Выдержка до нагрузки

Крепление остаётся неподвижным. Деталь устанавливают и затягивают после полного отверждения.

EPOXY · 385 мл

ОснованиеНа установку шпильки, не болееДо нагрузки, не менее
−5…−1 °C2 ч168 ч
0…+4 °C2 ч48 ч
+6…+9 °C2 ч24 ч
+10…+14 °C1 ч 30 мин16 ч
+15…+19 °C1 ч12 ч
+30…+34 °C15 мин5 ч
+35…+40 °C12 мин4 ч 30 мин

Для основания ниже +5 °C картридж подготавливают до +5 °C. В остальных строках его температура соответствует основанию.

Приведены отдельные режимы стандартного EPOXY. Температурные пробелы между строками не заполняют расчётной интерполяцией.

В мокром или заполненном водой отверстии выдержку до нагрузки увеличивают вдвое.

Температуру измеряют у основания; температуру состава проверяют отдельно. Режим эксплуатации готового узла не заменяет допустимую температуру монтажа.

Инструкции и документы EPOXY

Проверьте перед нагрузкой

  • Состав и анкерный элемент соответствуют выбранной системе.
  • Отверстие очищено на рабочую глубину, элемент установлен до отметки.
  • Для пустотелого кирпича установлена предусмотренная гильза и выполнено её заполнение.
  • Полная выдержка при фактической температуре завершена; элемент не смещался.
  • Деталь закреплена, момент затяжки и расстояния соответствуют проектному узлу.

Комплекты

Подготовьте комплект под вашу задачу: узел крепления, комплектующие, инструмент и расходные материалы.

Подбор

Подготовить комплект под вашу задачу

Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.

Запросить подбор

Подбор и комплектация · EPOXY

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Сначала выберите анкерную систему

Состав, шпилька или арматура, смеситель и при необходимости сетчатая гильза образуют одну систему. Одинаковый объём картриджа не означает одинаковую прочность, допуск основания или время выдержки.

Что измерить в вашем узле

Определите диаметр резьбы, толщину прикрепляемой детали, требуемую заделку и свободную резьбу для шайбы с гайкой. Проверьте толщину несущего основания, расстояния до края и между анкерами. Штукатурку, утеплитель и пустоту не включают в заделку.

Условия отверстия и температура

Различайте сухое, влажное и заполненное водой отверстие; ударное и алмазное сверление также требуют разных допусков. Для пустотелой кладки проверяют точный блок и совместимую гильзу. Ни один из этих режимов не следует из слова «химический».

Измерьте температуру основания, а не только воздуха. По таблице выбранного состава проверьте время на установку и выдержку до нагрузки; зимнее исполнение не отменяет очистку отверстия.

Посмотреть отверстие, заделку и режим установки →

Химический анкер GRAF EPOXY

Эпоксидный состав для вклейки резьбовых шпилек и арматуры в бетон. Подходит для соединений с длительным временем установки; до нагрузки требуется полная выдержка по температуре основания.

Как работает соединение

Смола и отвердитель смешиваются в насадке. Состав заполняет зазор между сталью и стенкой отверстия, затем твердеет и удерживает крепёж.

Бетон с трещинами; Бетон без трещин; Пустотелый кирпич

Выбранное исполнение

EPOXY · 385 мл. Артикул: EPOXY385.

Основа состава: Эпоксидная смола.

Объём картриджа: 385 мл.

Комплект и установка

Дозатор подбирают по формату и соотношению компонентов картриджа. Один объём в миллилитрах совместимость не определяет.

Для пустотелого кирпича используют предусмотренную системой сетчатую гильзу. Её наружный диаметр определяет размер отверстия, а резьба шпильки — совместимый металлический элемент.

Рабочее время ограничивает установку элемента. Нагрузку и окончательную затяжку выполняют после полной выдержки при фактической температуре основания.
