Создаёт на балке точку присоединения выбранного монтажного элемента.
Балочный зажим этого исполнения создаёт точку присоединения через предусмотренную резьбу, винт, пластину, уголок или форму детали.
Резьбовой зажим создаёт у балки точку присоединения подвеса через предусмотренную резьбу.
| Артикул | А, мм | В, мм | Н, мм | L, мм | Вес, кг/шт | Уп., шт | БРН, кг |
|---|---|---|---|---|---|---|---|
| ВБЗ15 | 1-5 | 8 | 49 | 20 | 0,009 | 30 | 70 |
БРН — безопасная рабочая нагрузка при указанном расстоянии между опорами. Несущая способность трассы также зависит от опор, креплений и соединений.

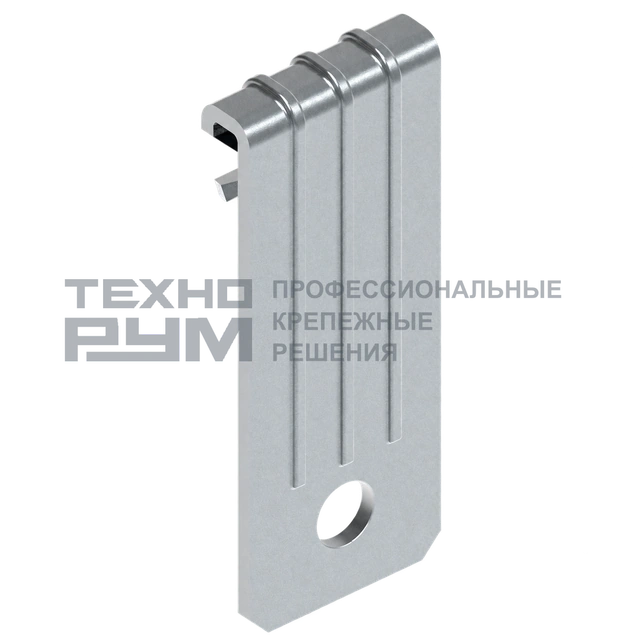

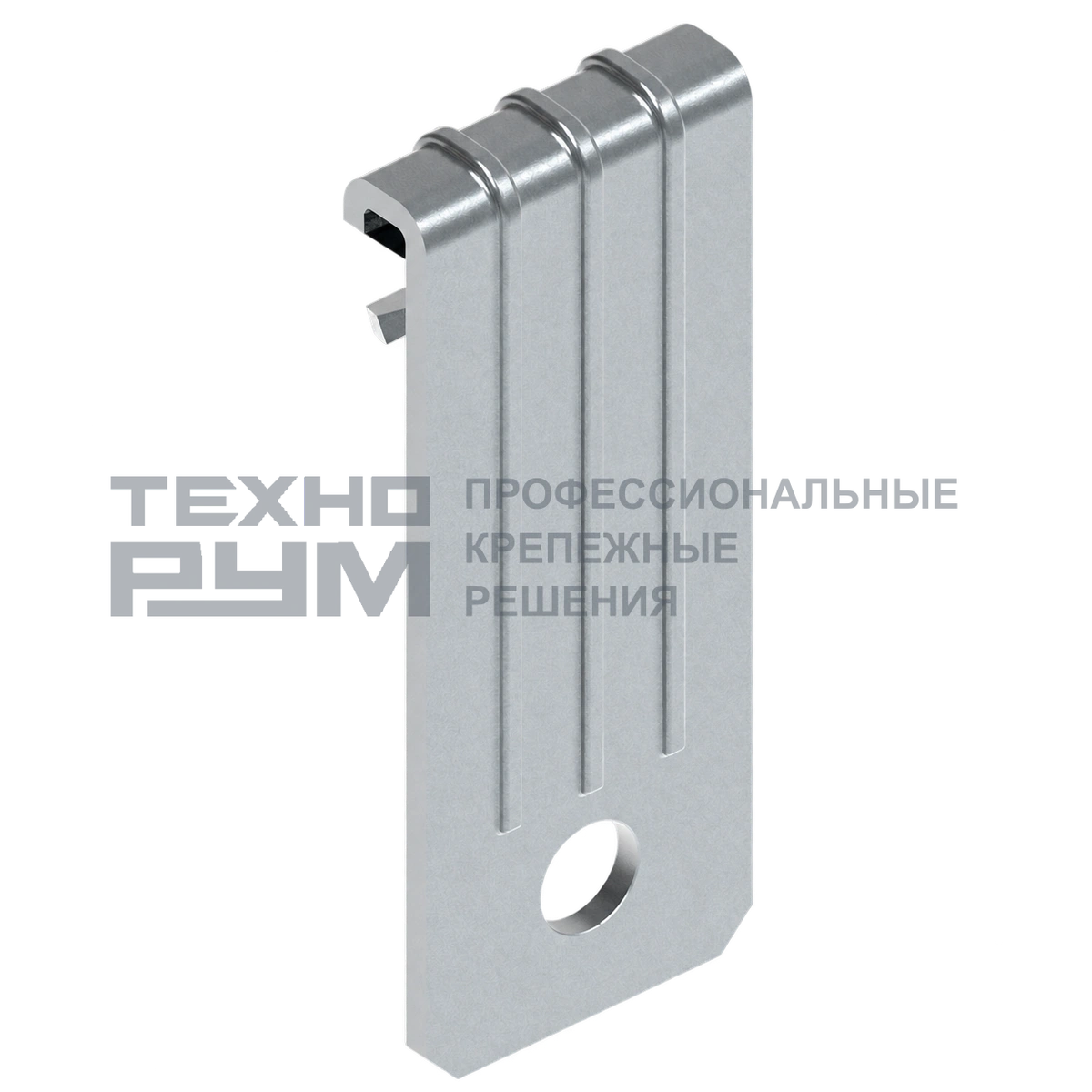

· вертикальный балочный зажим
Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.
Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.
Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.
Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.
Запросить документы →Ответная деталь — Часть конструкции, к которой присоединяется деталь.
Монтажный узел — Соединение деталей, собранное по определённой схеме.
Измерьте толщину и форму полки в месте установки. Затем сопоставьте диапазон захвата, направление нагрузки, резьбу и схему соединения с подвесом. Толщина полки и номинальный размер резьбы — разные параметры.
Пример. Для подвеса на резьбовой шпильке сначала подбирают зажим под фактическую полку балки, затем — соединение под нужную резьбу. Обозначение М10 само по себе не задаёт толщину захватываемой полки.
Применение балочных зажимовБалочный зажим используют в узлах, рассчитанных на захват полки металлоконструкции. Способ крепления должен соответствовать геометрии балки и направлению усилия. В состав такого узла включают сам зажим, подвес и соединительные детали.

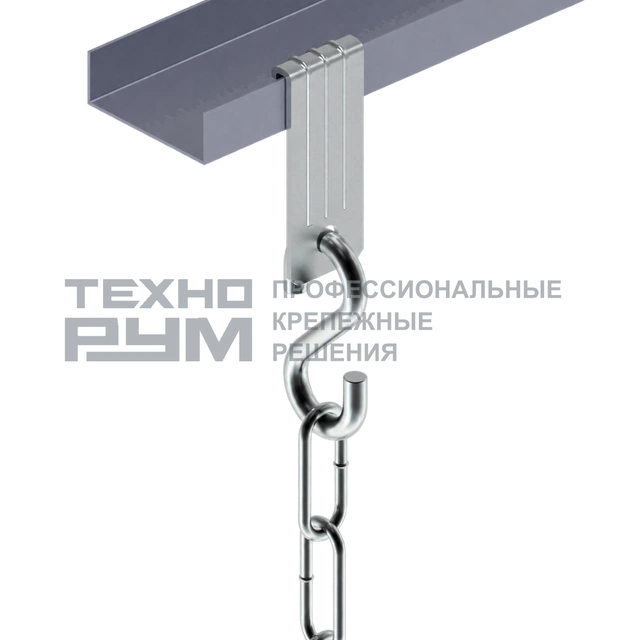

Пример. Когда трасса проходит под двутавром, узел на зажиме позволяет закрепить подвес за подходящую полку. Если доступна только стенка балки, такой зажим без подходящей полки не заменяет другое крепление.
Собрать опорный узелСоставьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.
Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
