Балочный зажим под нейлоновую стяжку

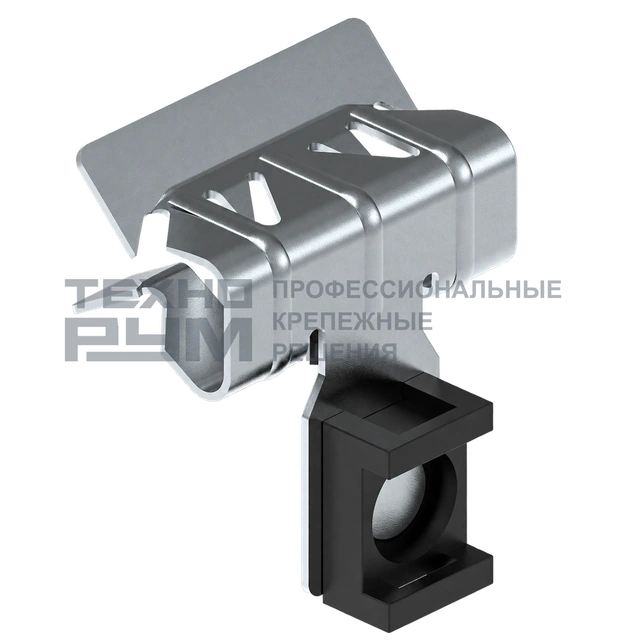

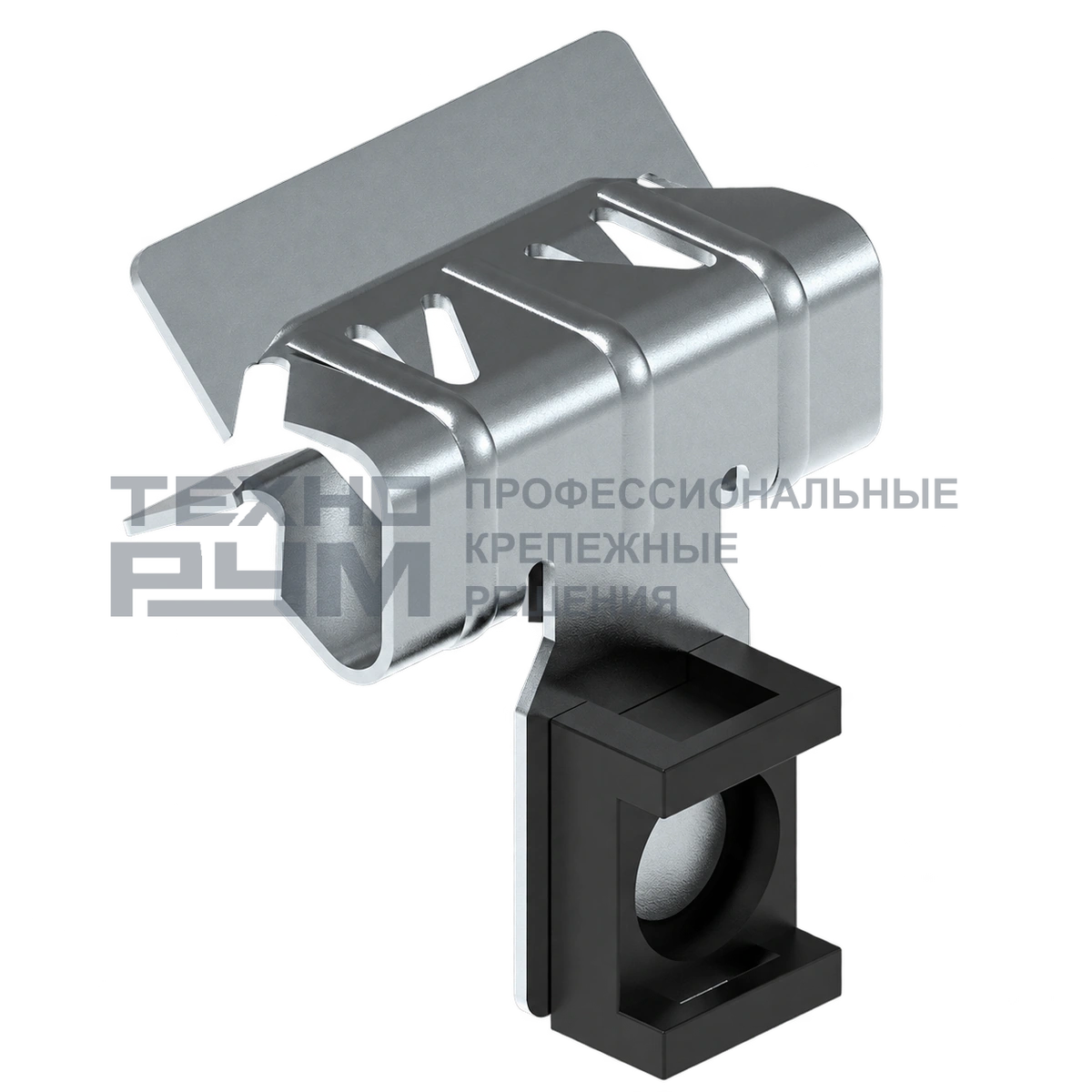

Визуализация фрагмента изделия.
Балочный зажим под нейлоновую стяжку

Балочный зажим под нейлоновую стяжку · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Такой зажим создаёт на балке место для установки нейлоновой стяжки.

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

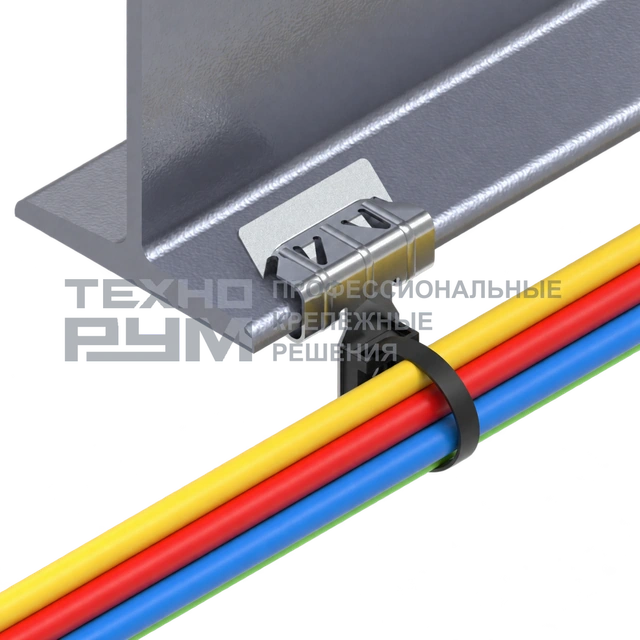

Возле балки зажим создаёт точку, через которую стяжка удерживает кабель. Даёт на балке место, через которое кабель фиксируют нейлоновой стяжкой.

Основные характеристики

Как читать параметры

  • Захват относится к толщине полки балки.
  • Размер стяжки относится к её охвату и месту установки.

Размеры и технические данные для проекта

АртикулА, ммВ, ммН, ммL, ммb, ммC, ммВес, кг/штБРН, кг
БЗ27С2-722303213200,01415
БЗ814С8-1428434419250,02315
БЗ1520С15-2028494419250,02415

БРН — безопасная рабочая нагрузка при указанном расстоянии между опорами. Несущая способность трассы также зависит от опор, креплений и соединений.

Где используют

  • Крепление кабеля возле стальной балки через нейлоновую стяжку

Как выбрать исполнение

  • Балочный захват удерживается на полке.
  • Посадка нижней части связана с нейлоновой стяжкой.
  • Стяжка охватывает закрепляемый кабель.

Условия и ограничения

  • Такой зажим не является несущим подвесом на шпильке.
  • Стойкость и нагрузка стяжки являются отдельными характеристиками.

Сопутствующие элементы

  • Стальная балка
  • Нейлоновая стяжка
  • Закрепляемый кабель
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.

Полезно перед выбором

Балочные зажимы: крепление к металлоконструкциям

Как подобрать зажим к стальной балке?

Толщина полки должна входить в паспортный диапазон захвата зажима. Затем проверяют присоединение подвеса, направление усилия и допустимую нагрузку. Размер резьбы, например М8, описывает соединение со шпилькой, а не толщину полки балки.

Пример. В месте монтажа измерена полка толщиной 10 мм. Для примера сравниваем два зажима, у которых в паспортах указаны диапазоны захвата 2–7 и 8–14 мм. Выбираем второй: 10 мм входит в 8–14 мм, но не входит в 2–7 мм. Если подвес выполнен на шпильке М8, дополнительно выбираем именно совместимое присоединение М8; диапазон захвата не заменяет эту проверку.

Применение балочных зажимов

Когда удобен зажим вместо сверления балки?

Зажим удобен, когда нужно подвесить трассу за доступную полку балки без её сверления и выбранный узел допускает такой монтаж. Установка на полку и крепление к вертикальной стенке балки — разные схемы. Способ затяжки или забивания берут из инструкции конкретной модели.

Пример. Под двутавром нужно шесть одинаковых точек подвеса; сверление проектом запрещено, доступна горизонтальная полка 10 мм. Выбираем шесть зажимов с подходящим захватом полки и шесть совместимых подвесов. Если на соседнем участке доступна только вертикальная стенка, эти зажимы туда не переносим: меняем узел крепления, поскольку поверхности для захвата полки там нет.

Собрать опорный узел

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.
