КАБЕЛЬНЫЕ ТРАССЫ И МОНТАЖ

Кабеленесущие системы

Подбор для проектирования и комплектации объектов: лотки, опоры, соединители и крепёж.

Для проектирования

Монтажные системы

16 позиций
Подбор по выбранным параметрам. Сбросить

Как выбрать опору для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Практический пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

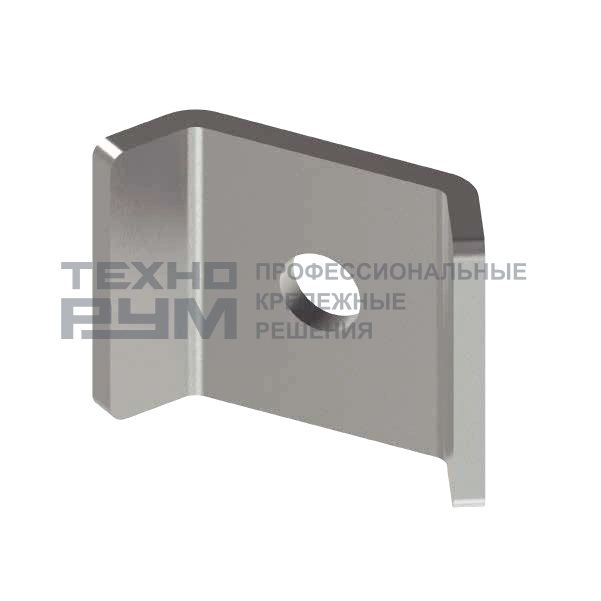

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Практический пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину лотка?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Учитывайте раскладку и тепловой режим. Площадь секции сама по себе не определяет допустимое число кабелей.

Практический пример. Размер ряда кабелей — только начало расчёта. Зазоры, разделение линий и запас для расширения учитывают отдельно.

Порядок подбора трассы

Как посчитать секции и комплектующие?

Разбейте трассу на прямые участки, повороты, ответвления и переходы. Секции считайте по длине, а соединения, опоры и фасонные детали — по схеме монтажа.

Практический пример. На участке 12 м из секций по 3 м — четыре секции без подрезки и три внутренних стыка. Опоры и соединительные детали считают по принятой схеме.

Опоры и монтажные элементы

Какое покрытие подходит для помещения и улицы?

Учитывайте влажность, конденсат, осадки и загрязнения. Материал и способ защиты указаны в карточке изделия. Для солевой и химически активной среды одного слова «оцинкованный» недостаточно.

Практический пример. Для сухой серверной и наружной трассы нужны разные исходные условия. Укажите среду для лотков, соединителей и опор.

Сравнить защитные исполнения

Собственное производство Технорум. Обсудим конструкцию лотков и комплектующие для вашего объекта. Приезжайте познакомиться — согласуем удобное время.

Обсудить задачу

Система собирается из совместимых элементов

Кабельная трасса состоит из прямых секций, фасонных деталей, опор, соединителей и крепежа. Повороты меняют направление, ответвления разделяют трассу, переходы соединяют участки разной ширины. Размеры лотка определяют пространство для кабелей, а опорная конструкция передаёт нагрузку на стену, перекрытие, пол или другое основание.
