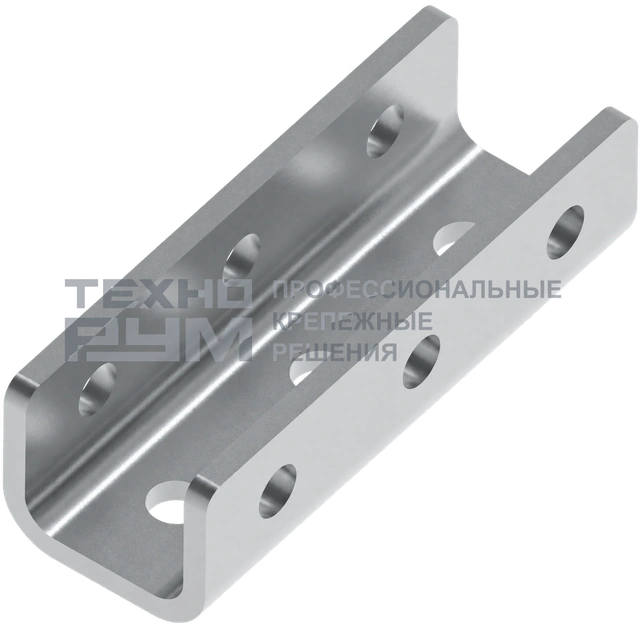

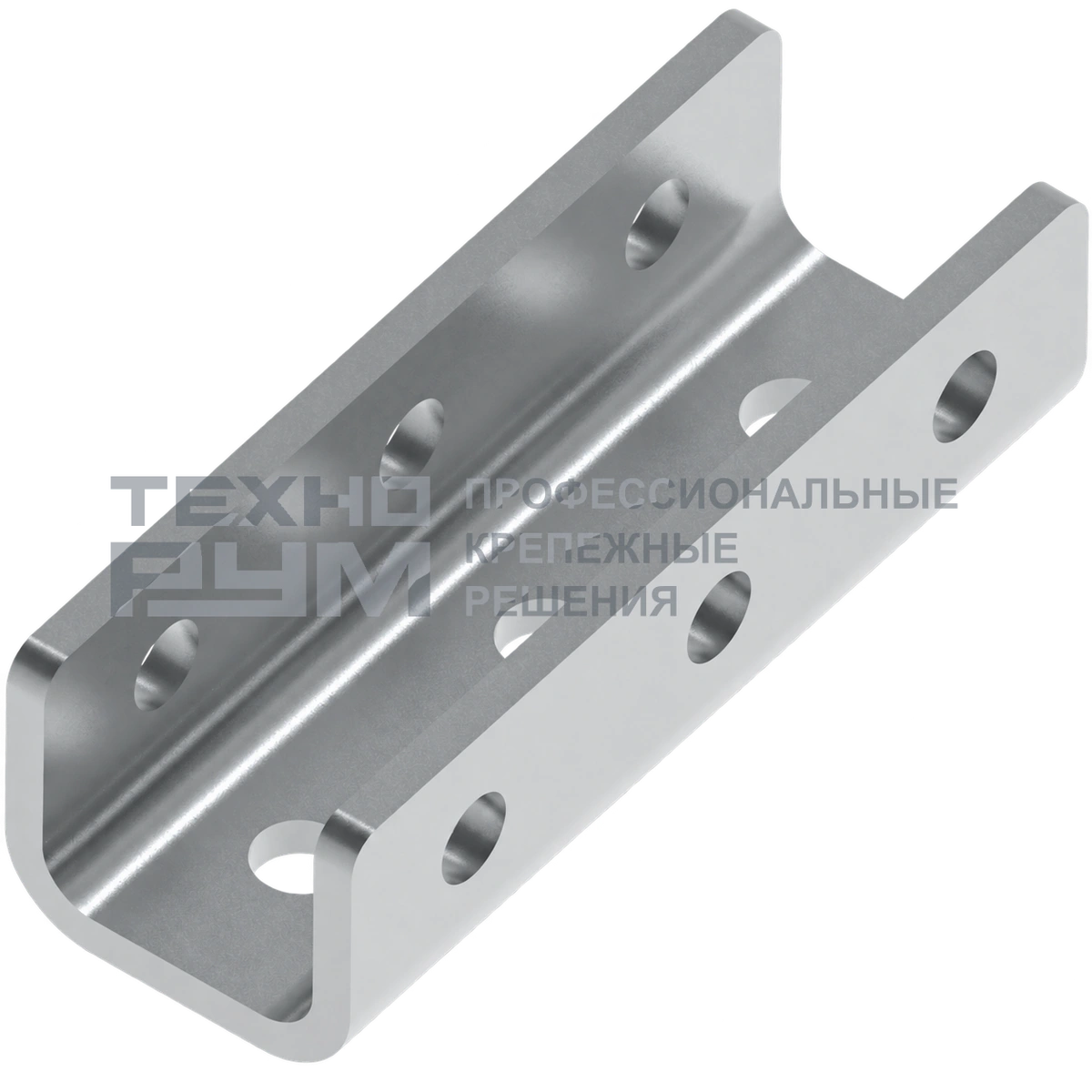

Приварное крепление

Артикул: ПКР

Позволяет выполнить предусмотренное сварное присоединение монтажной конструкции к стальному основанию.

Вес, кг: 1.45
Толщина, мм: 6

Покрытие: Без покрытия

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Приварная деталь соединяет предусмотренный профильный узел с металлическим основанием сваркой.

В сварном узле приварная деталь передаёт усилие от профиля на металлическое основание.

Основные характеристики

Вес, кг: 1.45
Толщина, мм: 6
Исполнение: Без покрытия

Как читать параметры

Посадочная зона относится к профилю.
Зона сварки — участок соединения с несущим металлом.

Размеры и технические данные для проекта

Размерный чертёж изделия

ПКР · приварное крепление

Где используют

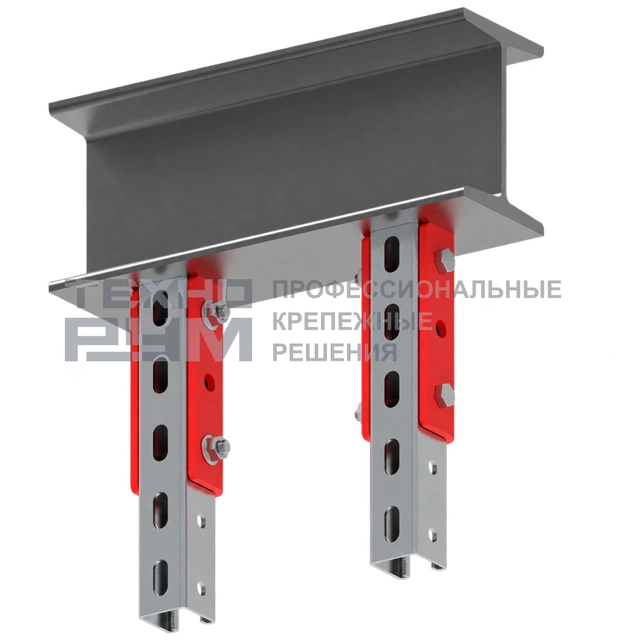

Сварное присоединение профильного узла к металлическому основанию

Как выбрать исполнение

Приварная деталь соединяется с металлическим основанием швом.
Форма посадки связана с присоединяемым профилем.
Состояние защиты в зоне шва отличается от неповреждённой поверхности.

Условия и ограничения

Возможность сварного присоединения зависит от конструкции основания.
Отсутствие покрытия не означает готовность к наружной эксплуатации.

Сопутствующие элементы

Стальная несущая конструкция
Монтажный профиль
Металлическое основание сварного соединения

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.

Порядок подбора трассы

Собственное производство Технорум — приезжайте познакомиться

У Технорума есть собственное производство кабеленесущих систем. Обсудим вашу кабельную трассу, конструкцию лотков и комплектующие для объекта. Мы открыты к знакомству: приезжайте посмотреть производство и обсудить задачу с нашей командой.

Пример. Если вы комплектуете новый склад, подготовьте план трассы, список кабелей и условия прокладки. На встрече разберём прямые участки, повороты, опоры и защитное исполнение. Для организации визита напишите нам и согласуйте удобное время.
