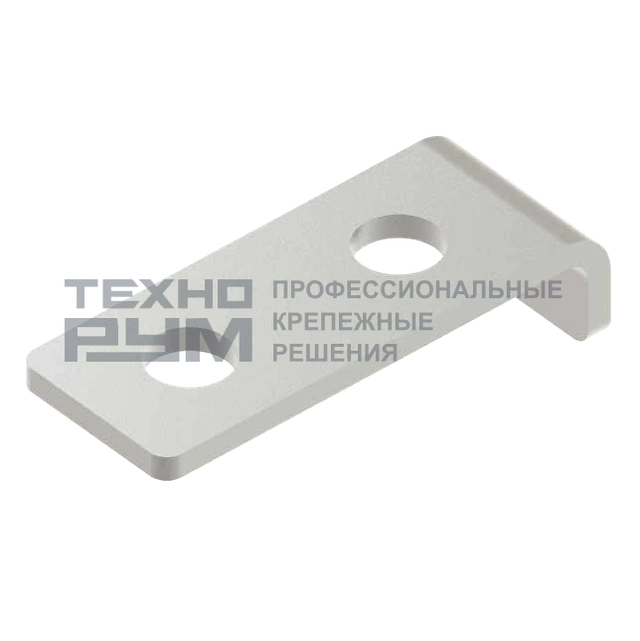

Пластина с ограничителем 2 отверстия

Артикул: ПО2

Помогает собрать предусмотренное опирание трубного хомута на монтажный профиль.

Вес, кг: 0.07
Толщина, мм: 4

Покрытие: Электрохимическое цинкование, Термодиффузионное цинкование

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

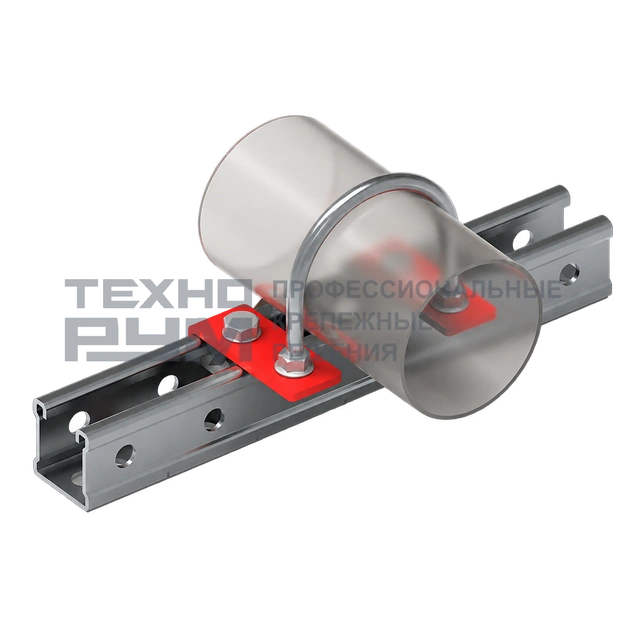

Пластина с ограничителем применяется в предусмотренном узле крепления U-образного хомута трубы.

U-образный хомут удерживает трубу, пластина создаёт опорную часть его присоединения.

Основные характеристики

Вес, кг: 0.07
Толщина, мм: 4
Исполнение: Электрохимическое цинкование, Термодиффузионное цинкование

Как читать параметры

Шаг отверстий связан с расстоянием между концами хомута.
Ограничитель является частью формы опорной детали.

Размеры и технические данные для проекта

Размерный чертёж изделия

ПО2 · пластина с ограничителем 2 отверстия

Где используют

Крепление U-образного трубного хомута через пластину с ограничителем

Как выбрать исполнение

Пластина работает совместно с U-образным хомутом трубы.
Отверстия связаны с концами хомута.
Опорная зона передаёт нагрузку от хомута в профиль.

Условия и ограничения

Пластина под хомут не является универсальным соединителем профилей.
Масса и условия работы трубы действуют на весь крепёжный узел.

Сопутствующие элементы

U-образный трубный хомут
Монтажный профиль
Крепёж хомута

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.
