Соединители
Соединитель универсальный
Артикул СУХарактеристики изделия
Соединительная деталь связывает листовые секции, в том числе после удаления штатной торцевой фиксации при подрезке.
Характеристики и подбор
КАБЕЛЬНЫЕ ТРАССЫ И МОНТАЖ
Для проектирования Кабеленесущие системы
Подбор для проектирования и комплектации объектов: лотки, опоры, соединители и крепёж.
Листовые лотки
7 позицийПодбор по выбранным параметрам. Сбросить
Соединители
Накладка соединительная на основание
Артикул НОСХарактеристики изделия
Накладка перекрывает предусмотренный участок стыка основания листового лотка или крышки.
Характеристики и подбор
Соединители

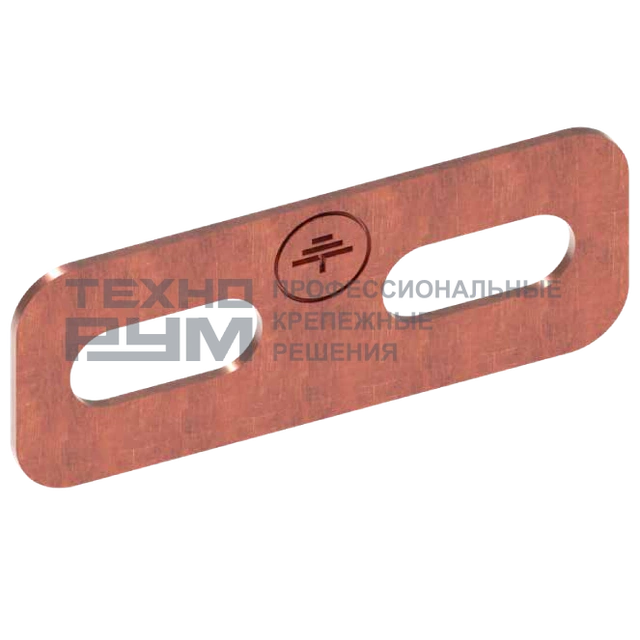

Пластина заземления
Артикул ПЗt 1 мм
Заземляющая пластина является проводящей частью предусмотренного электрического соединения металлической трассы.
Характеристики и подбор
Соединители
Комплект шарнирного соединения
Артикул КШСХарактеристики изделия
Шарнирный комплект позволяет выставить вертикальный угол между листовыми секциями и зафиксировать его.
Характеристики и подбор
Соединители
Переходник по ширине (заглушка)
Артикул ПШЗХарактеристики изделия
Эта деталь может формировать переход ширины или закрывать торец лотка при предусмотренной сборке.
Характеристики и подбор
Соединители
Пластина соединительная h=50 мм
Артикул ПС50Характеристики изделия
Соединительная деталь связывает листовые секции, в том числе после удаления штатной торцевой фиксации при подрезке.
Характеристики и подбор
Соединители

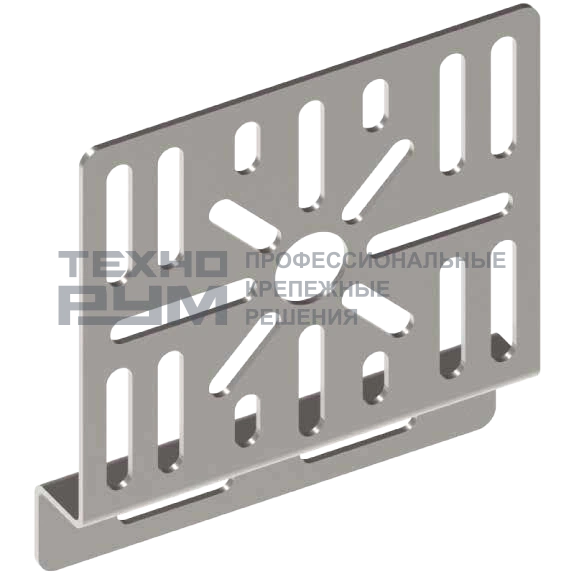

Плата монтажная
Артикул ПМХарактеристики изделия
Монтажная плата создаёт площадку для установки распределительной коробки на лотке.
Характеристики и подборЧто добавить к прямой секции?
Листовые лотки бывают перфорированными и неперфорированными. Для собранной трассы кроме прямых секций нужны соединения, опоры, повороты и ответвления; крышки и перегородки добавляют по задаче. Комплектующие должны соответствовать ширине, высоте, серии и исполнению лотка.
Практический пример. Прямой участок вдоль стены, поворот за угол и ответвление к оборудованию — это три разных узла. В спецификацию войдут прямые секции, горизонтальный поворот, ответвитель, соединители и настенные консоли.
Посмотреть монтажные узлыКакие размеры учитывать?
Ширина задаёт пространство для кабелей поперёк трассы, высота борта — глубину секции, длина — размер прямого участка. Толщина металла является отдельным параметром. Порядок цифр в названии может отличаться, поэтому размеры удобно сопоставлять по подписанным полям карточки.
Практический пример. Если в карточке указаны ширина 100 мм, высота 50 мм и длина 3000 мм, это секция длиной 3 м с основанием 100 мм и бортом 50 мм. Значение 0,7 мм относится к толщине металла, а не к высоте борта.
Подобрать ширину и бортКак выбрать ширину лотка?
Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Учитывайте раскладку и тепловой режим. Площадь секции сама по себе не определяет допустимое число кабелей.
Практический пример. Размер ряда кабелей — только начало расчёта. Зазоры, разделение линий и запас для расширения учитывают отдельно.
Порядок подбора трассыКак посчитать секции и комплектующие?
Разбейте трассу на прямые участки, повороты, ответвления и переходы. Секции считайте по длине, а соединения, опоры и фасонные детали — по схеме монтажа.
Практический пример. На участке 12 м из секций по 3 м — четыре секции без подрезки и три внутренних стыка. Опоры и соединительные детали считают по принятой схеме.
Опоры и монтажные элементыКакое покрытие подходит для помещения и улицы?
Учитывайте влажность, конденсат, осадки и загрязнения. Материал и способ защиты указаны в карточке изделия. Для солевой и химически активной среды одного слова «оцинкованный» недостаточно.
Практический пример. Для сухой серверной и наружной трассы нужны разные исходные условия. Укажите среду для лотков, соединителей и опор.
Сравнить защитные исполненияСистема собирается из совместимых элементов
Кабельная трасса состоит из прямых секций, фасонных деталей, опор, соединителей и крепежа. Повороты меняют направление, ответвления разделяют трассу, переходы соединяют участки разной ширины. Размеры лотка определяют пространство для кабелей, а опорная конструкция передаёт нагрузку на стену, перекрытие, пол или другое основание.
Материалы, покрытия и применение →
