Накладка соединительная на основание

Артикул: НОС

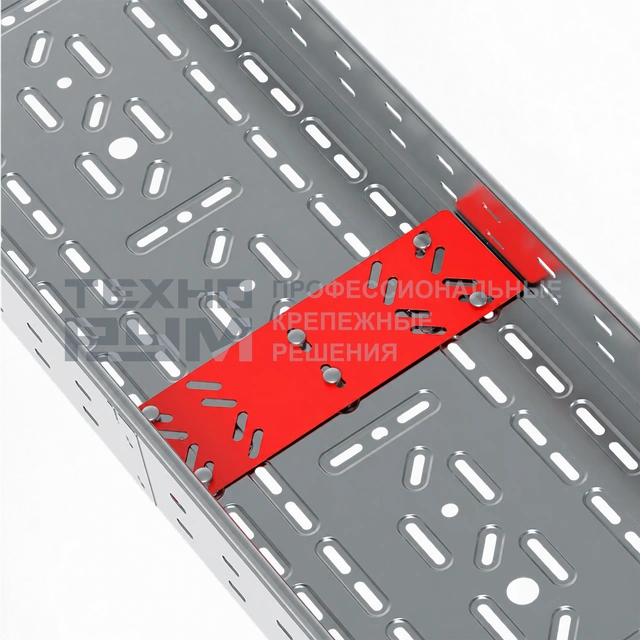

Визуализация фрагмента изделия.

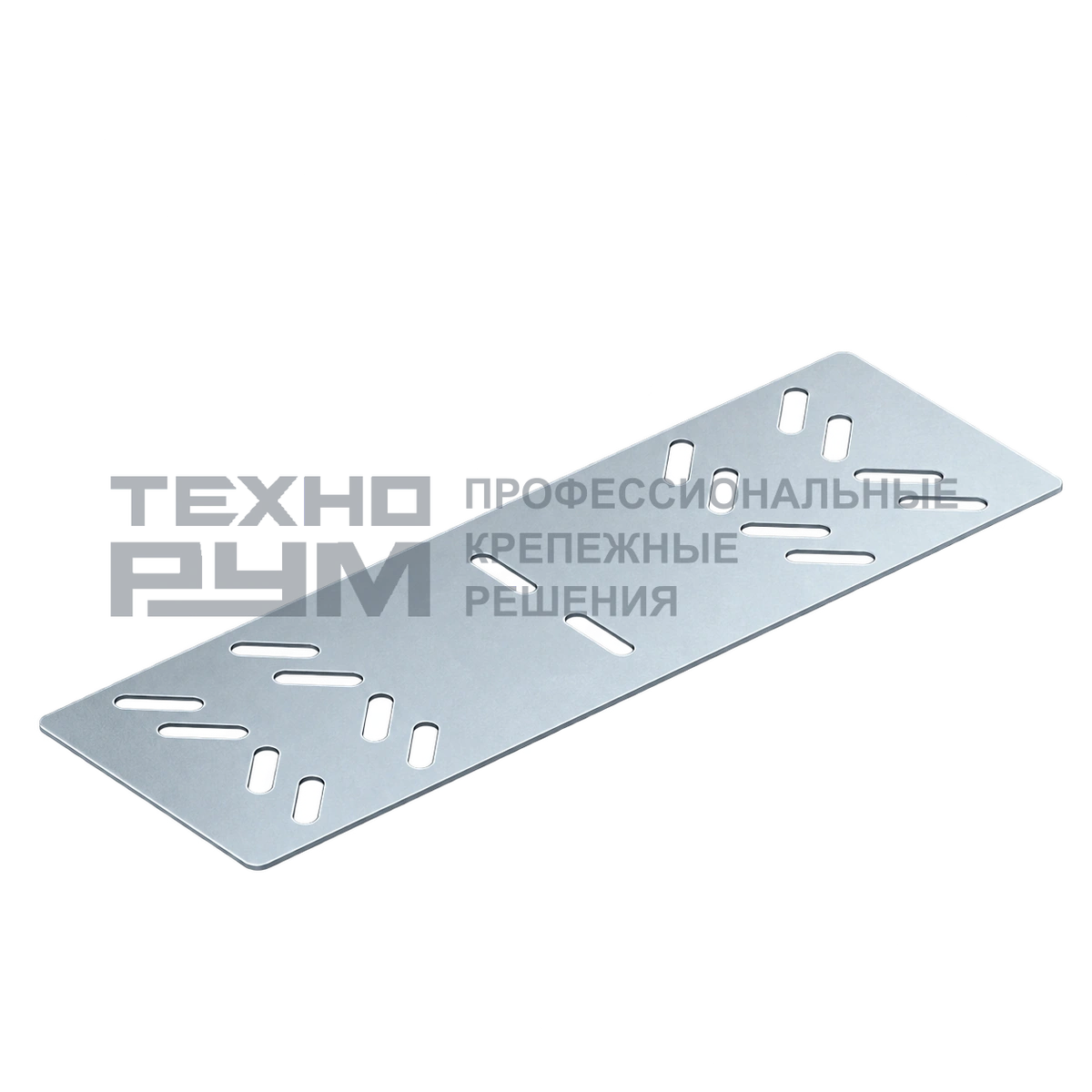

Накладка соединительная на основание

Накладка соединительная на основание · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Перекрывает предусмотренный участок шва между основаниями соседних деталей.

Покрытие
Цинкование методом Сендзимира, Горячее цинкование

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Для чего нужен товар

Накладка перекрывает предусмотренный участок стыка основания листового лотка или крышки.

В стыке основания накладка связывает соседние края листовых секций.

Основные характеристики

Исполнение
Цинкование методом Сендзимира, Горячее цинкование

Как читать параметры

  • Ширина описывает поперечный размер перекрытия.
  • Кромка — край листовой детали.

Размеры и технические данные для проекта

АртикулН, ммB, ммS, ммВес, кг/шт
НОС50200451,00,05
НОС100200951,00,12
НОС1501801451,00,18
НОС2001801951,00,25
НОС3001802951,00,38
НОС4001803951,00,52
НОС5002004951,00,73

Где используют

  • Закрытие стыка основания листовых секций или крышек по монтажной схеме

Как выбрать исполнение

  • Накладка перекрывает участок стыка основания или крышки.
  • Ширина связана с сопрягаемыми краями.
  • Крепёж удерживает накладку относительно соседних частей.

Условия и ограничения

  • Накладка сама по себе не делает стык герметичным.
  • Выступающие острые края в зоне кабеля могут повредить оболочку.

Сопутствующие элементы

  • Листовые секции или крышки по монтажной схеме
  • Крепёж накладки
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.

Полезно перед выбором

Листовые кабельные лотки: размеры, крышки и соединения

Какие листовые лотки есть и что добавить к прямой секции?

К прямым секциям добавляют детали каждого узла: повороты и ответвители, комплекты соединения, опоры и крепёж. Если трасса закрывается сверху, крышки нужны и на прямых участках, и на фасонных деталях. Рабочую длину секции берут из документации: она может отличаться от полного габарита.

Пример. По плану есть прямой участок 6 м, горизонтальный поворот 90° и ещё 3 м прямой трассы; эти длины измерены до краёв поворота. При рабочей длине секции 3 м берём три прямые секции и один поворот. Получаются четыре элемента и три соединения между ними. Для закрытого верха добавляем три прямые крышки и одну крышку поворота той же серии.

Посмотреть монтажные узлы

Что означают ширина, высота борта и толщина металла?

Ширина — место поперёк трассы, высота борта — глубина, длина — протяжённость секции. Толщина металла указана отдельно. Для размещения кабелей важна полезная внутренняя ширина: загибы бортов и соединители могут занимать часть номинального размера.

Пример. В карточке указаны ширина 100 мм, борт 50 мм, рабочая длина 3000 мм и толщина 0,7 мм. Для прямого участка 9 м выбираем три такие секции. Число 0,7 не является ни высотой борта, ни допустимой нагрузкой. Если рассчитанная раскладка кабелей занимает 120 мм, эту секцию сразу исключаем по ширине, даже если её нагрузка подходит.

Подобрать ширину и борт

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
