Цанговый анкер
KF Sw9h9a2
Артикул 200.209

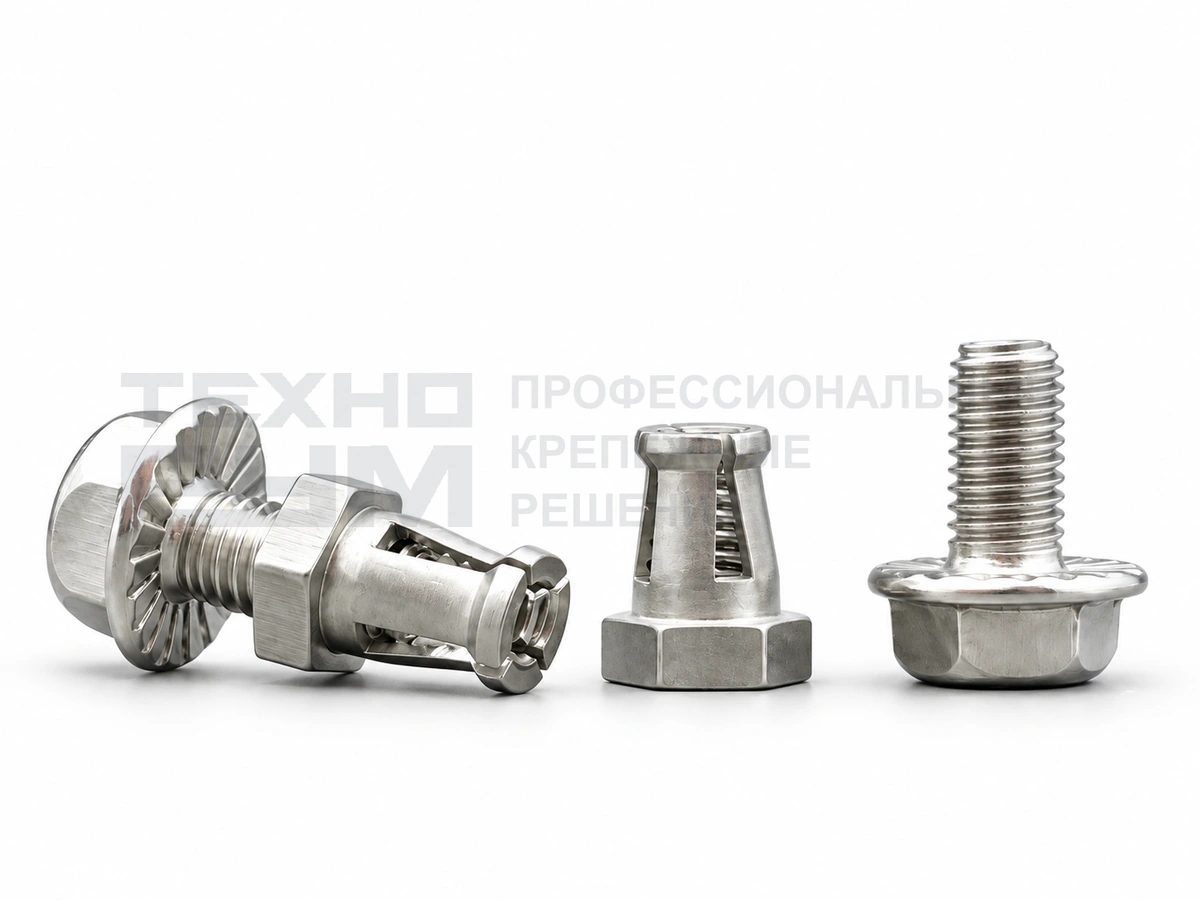

KF, монтажная глубина 9 мм. Визуализация исполнения.
Для скрытого соединения фасадной плиты с аграфой. Устанавливается в отверстие с подрезкой.
- Резьба
- M6
- Монтажная глубина
- 9 мм
- Сталь
- A2 · AISI 304
Выбранное исполнение
Материал
Характеристики исполнения
Параметры относятся к KF Sw9h9a2.
- Монтажная глубина (h)
- 9 мм
- Диаметр распорной зоны анкера
- 9 мм
- Диаметр рядовой зоны анкера
- 7 мм
- Размер шестигранника (Sw)
- 9 мм
- Марка стали
- A2 (AISI 304)
- Распорные элементы
- болт DIN 6921 M6 × 12
Глубина анкеровки показывает, насколько анкер заглублён в плиту. Это не толщина плиты и не готовый размер сверления. Геометрию отверстия и длину резьбовой части согласуют отдельно.
Комплектация и подбор
Комплектация изделия
- Анкерная гильза
- Фланцевый болт DIN 6921 по выбранному исполнению
Отдельно от изделия
- Аграфа и фасадная подсистема
- Сверло и оборудование для подготовки отверстий
- Контрольный калибр; для системы со шпилькой — согласованный монтажный инструмент
Толщину аграфы и длину болта либо рабочее положение гайки согласуют до заказа.
Что проверить перед заказом
- Материал, марка и толщина фасадной плиты
- Монтажная глубина и остаточная толщина перед лицевой поверхностью
- Толщина аграфы и длина комплектного болта
- Расположение точек и проектная нагрузка
Применимость и нагрузку определяют для конкретной марки плиты и схемы крепления. Произвольная замена болта или гайки может изменить монтажное положение.
Куда устанавливается анкер
Анкер устанавливают с тыльной стороны фасадной плиты в глухое отверстие с подрезкой — расширением у дна. Снаружи крепёж остаётся за облицовкой.
Болт соединяет анкер с аграфой — металлическим элементом, который навешивается на фасадную подсистему. Анкер удерживается в плите, аграфа передаёт усилие на подсистему.
Технология и порядок контроля
Документы по исполнению
Уточним применимые документы и монтажные требования по точной модели изделия, материалу панели и вашему узлу.
Справочник Технорум объясняет принцип и порядок подбора. Он не заменяет паспорт изделия и проектную документацию.
