Как работает скрытое крепление

Анкер держится за расширение у дна отверстия. Поэтому качество соединения зависит от всей цепочки: материала плиты, геометрии обработки, крепежа и аграфы.

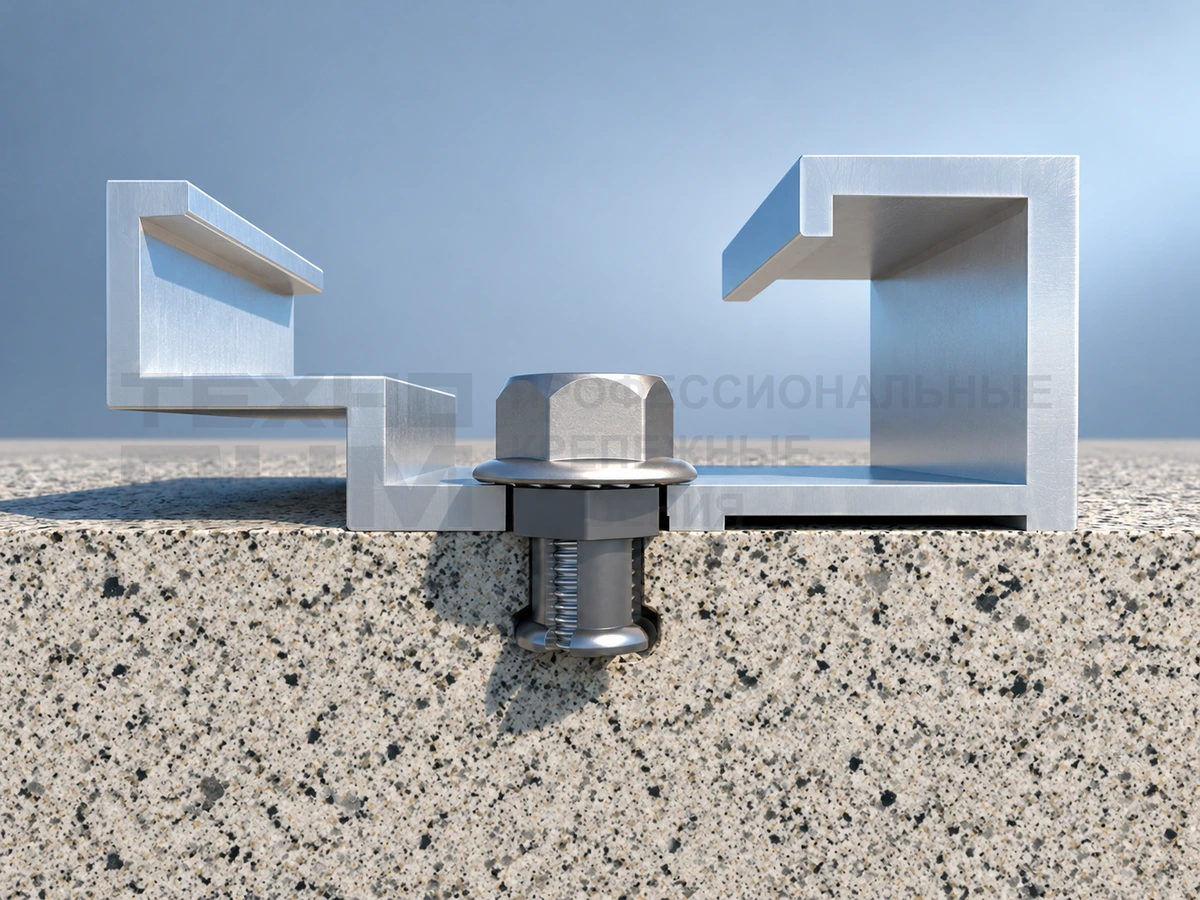

Иллюстрация тыльного анкерного крепления фасадной плиты — Условная схема: не в масштабе, без расчётных размеров

Подрезка создаёт зацепление внутри плиты

С лицевой стороны крепёж не виден. Рабочее соединение находится сзади: анкер в отверстии, аграфа на анкере, аграфа на подсистеме.

У правильно подобранной системы раскрытие гильзы согласовано с геометрией отверстия. Случайный болт, другое сверло или неподходящая глубина меняют условия работы.

Перейти к анкерам

Состав соединения

Что с чем соединяется

Фасадная плита → анкер → аграфа → несущая подсистема. Анкер закреплён внутри плиты, аграфа соединяет его с профилями подсистемы, а подсистема передаёт нагрузку на здание. Это разные элементы: покупка анкера не означает поставку всего фасадного узла.

Подрезка

Расширение у дна глухого отверстия. За него удерживается анкерная гильза.

Аграфа

Металлический навесной элемент на тыльной стороне панели. Связывает анкер и профиль подсистемы.

Оснастка

Сверло готовит отверстие, калибр проверяет его геометрию, монтажный инструмент устанавливает согласованный анкер.

Подсистема

Несущие элементы за облицовкой. Её тип, крепление к зданию и расположение точек определяются проектом.

От заготовки к монтажу

Пять этапов подготовки

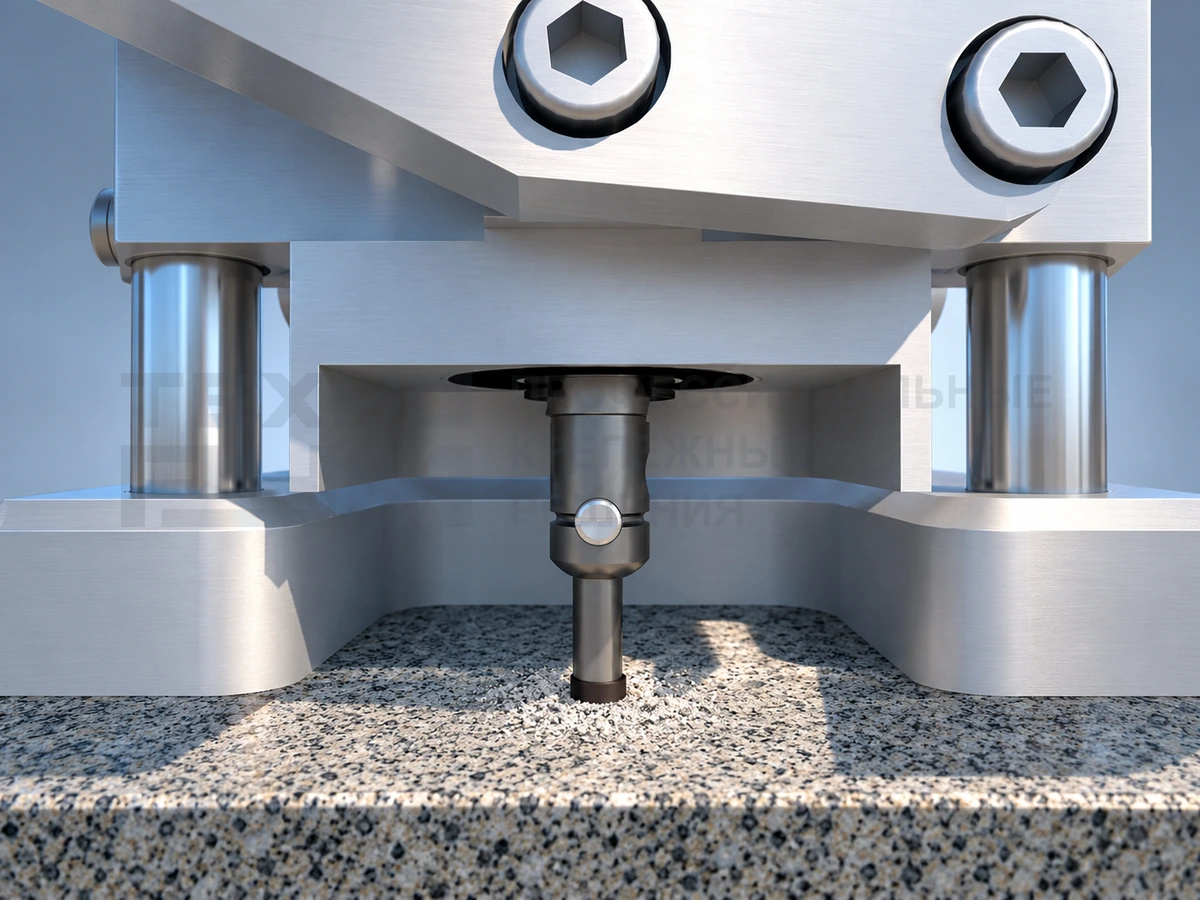

Сверление глухого отверстия

Плиту фиксируют на устойчивом рабочем месте. Цилиндрическую часть отверстия выполняют специальным сверлом с заданной глубиной и охлаждением по требованиям инструмента.

Не повредить лицевую поверхность; выдержать перпендикулярность и глубину.

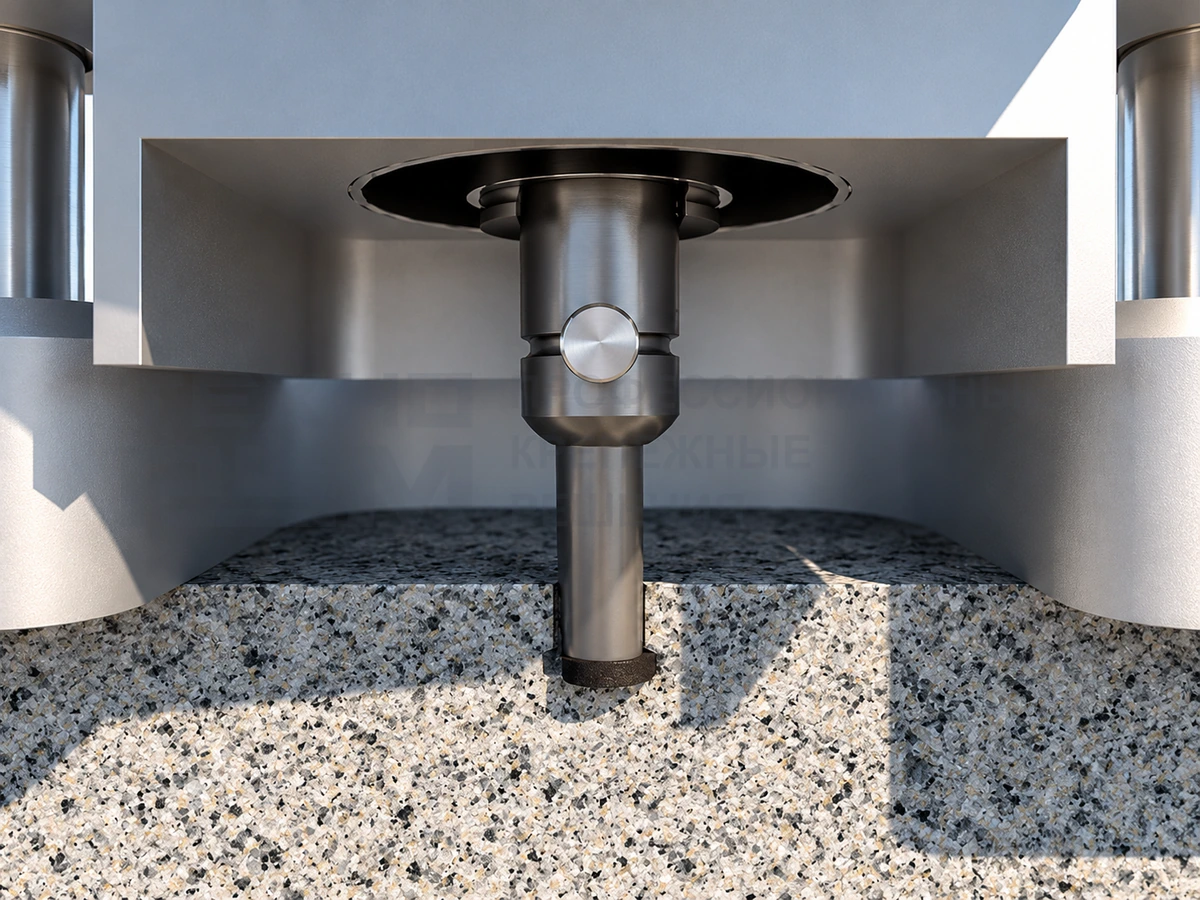

Формирование подрезки

Рабочая часть инструмента формирует расширение у дна. Его форма и размеры должны соответствовать выбранному анкеру. Простое цилиндрическое отверстие не заменяет подрезку.

Согласовать диаметр и профиль расширения, а не только диаметр входа.

Контроль и очистка

Подходящим калибром проверяют геометрию отверстия. Отверстие очищают перед сборкой. Если оснастка изношена или появился люфт, процесс останавливают и восстанавливают настройку.

Калибр соответствует семейству и глубине анкера.

Установка анкера и аграфы

Согласованный анкер устанавливают с тыльной стороны плиты. У KF монтаж выполняют с подобранным болтом; для систем со шпилькой применяют соответствующую процедуру и установочное устройство.

Длина болта и толщина аграфы согласованы; процедура относится к выбранной системе.

Монтаж на подсистему

Панель с установленными аграфами крепят к несущей подсистеме по проекту. Положение, регулировку и фиксацию согласуют для конкретного узла.

Количество и расположение точек определены расчётом и проектной документацией.

Материал задаёт условия

Керамогранит, камень, HPL

У этих материалов разная структура и поведение при обработке. Перечень возможных оснований у серии — отправная точка, а не разрешение на любую плиту из такого материала.

Для выбора передайте точную марку, толщину и формат панели. Затем уточняют допустимую глубину, остаточную толщину и расположение отверстий.

Частые причины переделок

Что проверяем заранее

Сверло не совпадает с требуемой подрезкой
Болт не подходит к толщине аграфы
Изношенная оснастка меняет отверстие
Глубину анкеровки приняли за глубину сверления
Совместимость определили только по названию аналога

Перед подбором и закупкой

Ответы на частые вопросы

Основные отличия крепежа, оснастки и готового узла.

Можно купить крепёж без заказа работ?

Да. Можно заказать отдельный анкер, сверло, инструмент или оборудование. В карточке выберите исполнение и количество, затем добавьте позицию в запрос. Подбор и обработку плит обсуждаем отдельно, если они нужны.

Что такое анкер с подрезкой?

Это крепёж для отверстия, расширенного у дна. Анкерная гильза зацепляется за эту подрезку. При скрытом монтаже фасадных панелей соединение находится с тыльной стороны облицовки.

Чем отличаются KF, KF-R и KF-G?

У KF — короткая гильза с внутренней резьбой и комплектным болтом. У KF-R — шпилька и волнообразная гильза. У KF-G — шпилька, цилиндрическая гильза и отдельная цанга. Размеры отверстия и процедура установки различаются.

Можно ли подобрать анкер только по толщине плиты?

Нет. Нужны точный материал панели, её формат, схема точек, аграфа и проектные нагрузки. Толщина помогает выбрать глубину, но не подтверждает несущую способность узла.

Это замена Keil, Hilti HSU-R или Fischer FZP II?

Такие названия используют при поиске систем похожего назначения. Замена требует проверки точного изделия, отверстия, аграфы, оснастки и документов. Автоматическую взаимозаменяемость по названию не принимают.

Можно ли просверлить отверстие обычным сверлом?

Для подрезки требуется соответствующая рабочая часть и специализированное оборудование. Цилиндрическое отверстие без нужного расширения не создаёт требуемого зацепления.

Как получить стоимость?

Укажите модель, размер, сталь и количество. Для обработки плит добавьте материал, толщину, раскладку отверстий и место работ. Подготовьте запрос — мы уточним комплект, условия и стоимость.
