Цанговый анкер

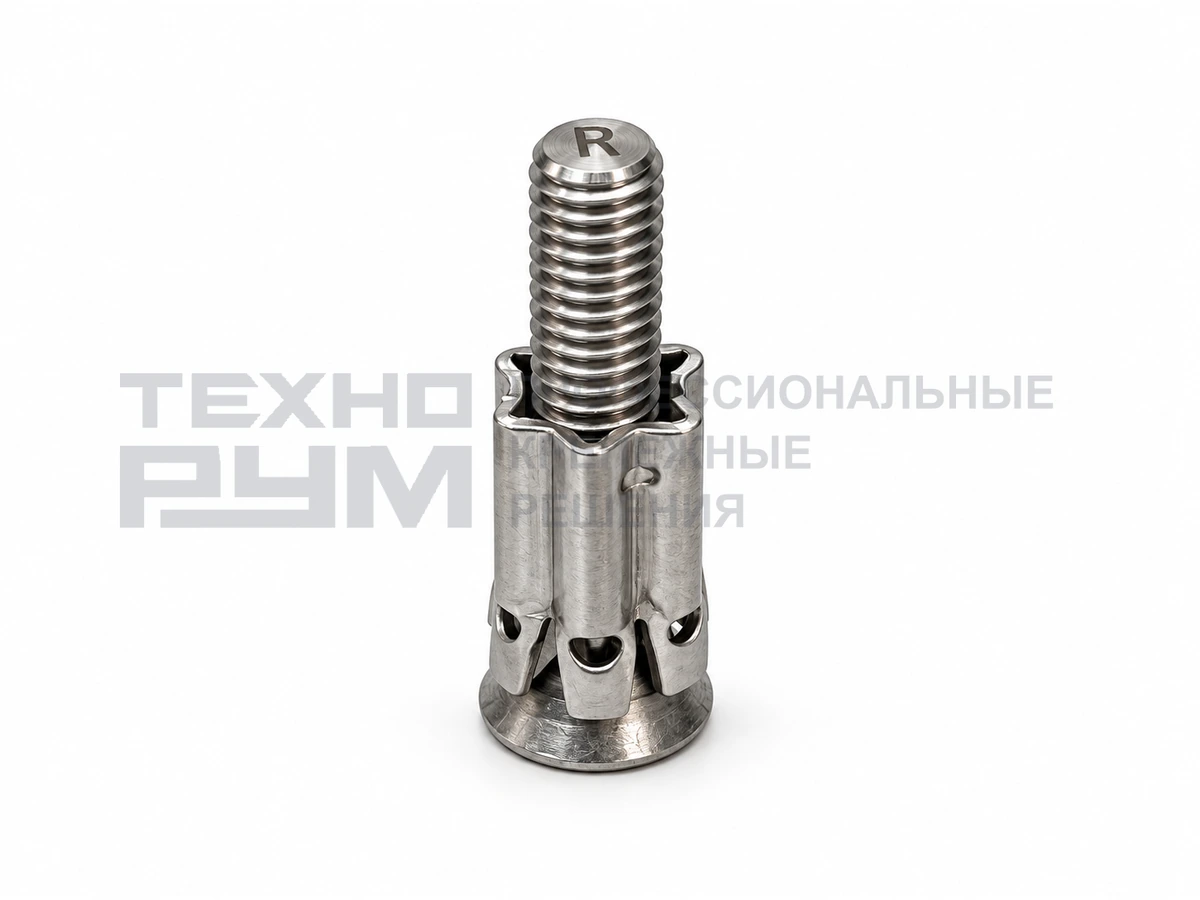

KF-R M6×15/32 A4

Артикул 300.416

Фасадный анкер со шпилькой и волнообразной гильзой для скрытого крепления плит из натурального и искусственного камня.

Длина волнообразной гильзы (h1)
15 мм
Длина резьбовой шпильки (h2)
32 мм
Материал
A4 · AISI 316

Выбранное исполнение

Исполнение KF-R

Характеристики исполнения

Параметры относятся к KF-R M6×15/32 A4.

Длина волнообразной гильзы (h1)
15 мм
Длина резьбовой шпильки (h2)
32 мм
Диаметр отверстия
11 мм
Диаметр подрезки
13,5 мм
Фланцевая гайка
M6 DIN 6923
Марка стали
A4 (AISI 316)
Глубина отверстия
15,5 мм

Глубина анкеровки показывает, насколько анкер заглублён в плиту. Это не толщина плиты и не готовый размер сверления. Геометрию отверстия и длину резьбовой части согласуют отдельно.

Цена по запросу

Укажите количество — подготовим предложение.

Нужен подбор?

Комплектация и подбор

Комплектация изделия

  • Волнообразная гильза
  • Резьбовая шпилька
  • Фланцевая гайка DIN 6923

Отдельно от изделия

  • Аграфа и фасадная подсистема
  • Сверло и оборудование для подготовки отверстий
  • Контрольный калибр и согласованный монтажный инструмент

Гайку устанавливают в рабочее положение по инструкции выбранного исполнения анкера.

Данные для подбора

  • Точная марка камня, толщина и формат панели
  • Геометрия отверстия, включая диаметр подрезки
  • Исполнение установочного устройства
  • Аграфа, положение гайки и проектные нагрузки
Помочь с подбором

Применимость и нагрузку определяют для конкретной марки плиты и схемы крепления. Произвольная замена элементов комплекта может изменить монтажное положение.

Куда устанавливается анкер

Анкер устанавливают с тыльной стороны фасадной плиты в глухое отверстие с подрезкой — расширением у дна. Снаружи крепёж остаётся за облицовкой.

На резьбовой шпильке закрепляют аграфу фланцевой гайкой. Аграфа — металлический элемент, который связывает плиту с фасадной подсистемой. Установку выполняют по процедуре именно этого семейства анкеров.

Технология и порядок контроля
Иллюстрация применения; не монтажный чертёж
Иллюстрация принципа. Параметры узла определяет проект.

Документы по исполнению

Документы на поставку запрашиваются по выбранной модели изделия. Укажите модель и параметры применения.

Справочник Технорум объясняет принцип и порядок подбора. Он не заменяет паспорт изделия и проектную документацию.
