Нержавеющие хомуты

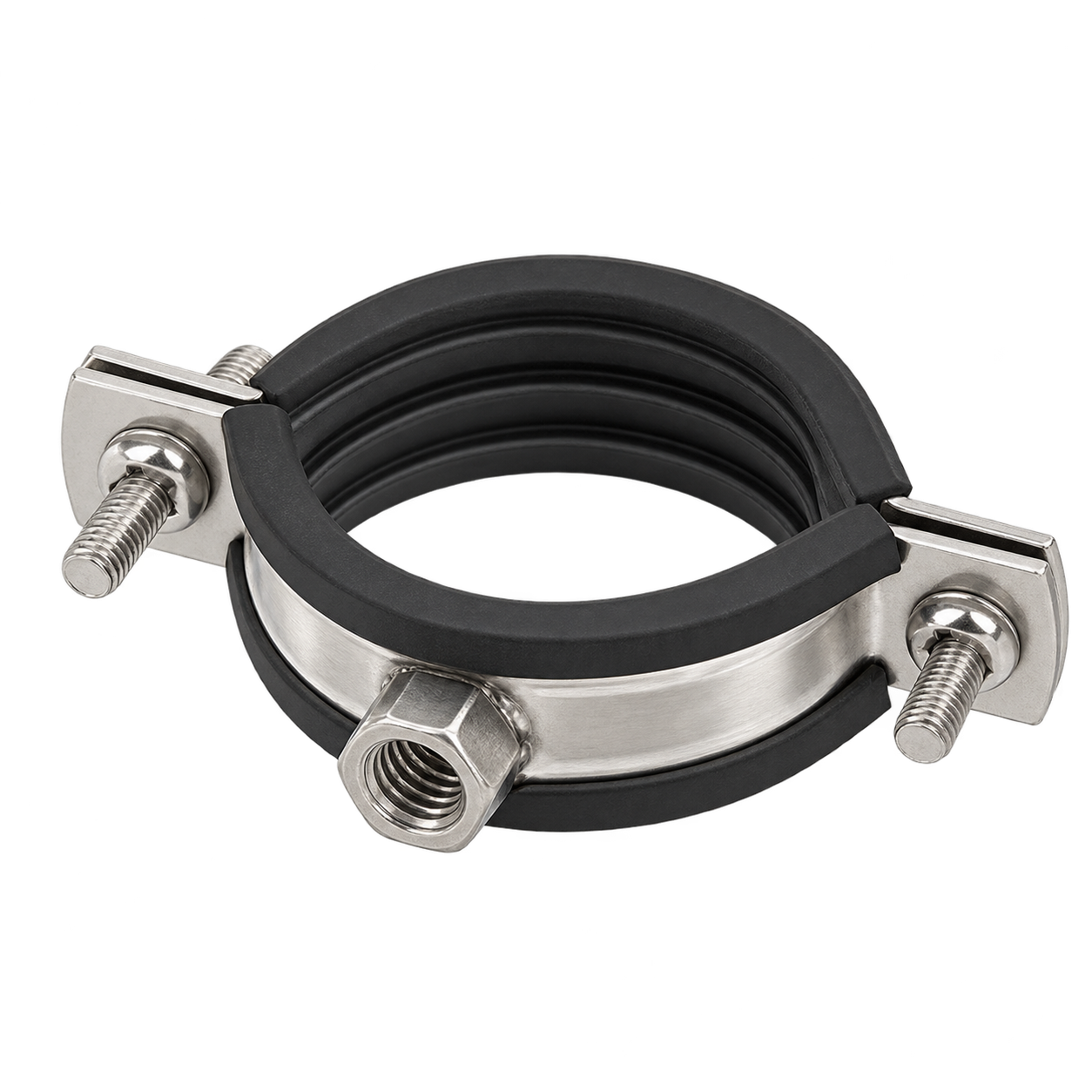

Хомут для труб с двумя винтами RSK-E — A4 · 12-14 мм [1/4"] M8
Выберите размер
Сталь и конструкция заданы этой серией. Здесь выбирают размер и упаковку для заказа.
12-14 мм [1/4"] M8Как читать этот размер
Размер хомута задаёт диапазон охвата трубы или рукава. Число после косой черты, если оно есть, относится к ширине ленты. Сверяйте параметры выбранного хомута ниже.
Общий вид серииХарактеристики выбранного размера
- Материал
- A4
- Стандарт / серия
- RSK
- Охват хомута, мм
- 12-14
Обозначения простыми словами
- A2 / A4
- Группы нержавеющей стали. A2 — хромоникелевая; A4 содержит молибден и имеет повышенную стойкость к локальной коррозии. Выбор зависит от среды, температуры и требований проекта.
- 50 / 70 / 80, H и HV
- 50, 70 и 80 — классы механических свойств. H обозначает класс твёрдости, HV — твёрдость по Виккерсу. Эти обозначения относятся к разным свойствам и не заменяют друг друга.
- M8 × 100
- M8 — метрическая резьба с номинальным диаметром 8 мм; 100 — длина в миллиметрах. Шаг резьбы проверяют отдельно. У гаек и шайб длина в таком виде обычно не задаётся.
- DIN / ISO / АРТ
- DIN и ISO — обозначения стандартов конструкции. АРТ — номер каталожной серии. Одинаковый диаметр не делает разные стандарты взаимозаменяемыми.
- PH / PZ / TX / HEX / SL / S
- PH и PZ — разные крестовые посадки; TX/TORX — звезда; HEX — внутренний шестигранник; SL — прямой паз; S с числом — размер под наружный ключ. Цифры уточняют размер инструмента.
- TPI / UNC / UNF / G
- TPI — число витков на дюйм; UNC и UNF — серии дюймовой резьбы, G — цилиндрическая трубная резьба. Их нельзя подбирать как метрическую резьбу M.
- Упаковка и количество
- В упаковке указано число изделий. В поле заказа вводят общее количество штук: например, 200 штук при упаковке 100 — это количество изделий для двух упаковок. Возможность отгрузки согласуют при подтверждении заявки.
Где применять и что выбрать
Для охвата трубы, рукава или другой детали по конструкции хомута. Размер выбирают по наружному диаметру в месте установки, включая надетый рукав или уплотнение. Материал этой серии — нержавеющая сталь с молибденом.
Диапазон, например 10–16 мм, означает регулируемый охват одного хомута. Это не несколько размеров в упаковке: ваш наружный диаметр должен находиться в этом диапазоне.
Размеры этой серии
Одна строка — один точный размер. Для быстрого поиска используйте выделенный блок в начале карточки. Для нескольких размеров введите количество штук в строках.
| Точный размер | В упаковке, шт. | Вес 1 шт. | Заказать, шт. |
|---|---|---|---|
| 12-14 мм [1/4"] M8Выбран | — | ≈ 37 г |
Выбрано размеров: 0 · изделий: 0
Что учесть при выборе
Почему нержавеющая сталь
Помимо хрома и никеля группа A4 содержит молибден: он повышает стойкость к локальной коррозии по сравнению с A2. Это существенное отличие при подборе для более агрессивной среды. Концентрацию солей, температуру и застой жидкости учитывают отдельно — обозначение A4 не означает стойкость к любой химической среде.
Как проверить размер
Выберите диапазон охвата и форму хомута. Сверьте материал его элементов и требования закрепляемой детали. Диапазон, например 10–16 мм, означает регулируемый охват одного хомута. Это не несколько размеров в упаковке: ваш наружный диаметр должен находиться в этом диапазоне.
Что подобрать к изделию
Хомут располагается в предусмотренной зоне соединения; опора и охватываемая деталь должны соответствовать его конструкции. Проверьте состав поставки выбранного размера; наличие ответной гайки, шайбы или инструмента не следует из фотографии.
Сборка без типичных ошибок
Расположите хомут без перекоса и выполните закрепление подходящим инструментом. Проверьте положение ленты и замка.
Особенности этой серии
В таблице выбирайте точный размер и его упаковку. У изделий с дополнительными буквами или числами в обозначении сверяйте эти признаки вместе с основной геометрией. При замене проверяйте конструкцию «Хомут для труб с двумя винтами RSK-E»: один номер стандарта без формы, привода и комплектации не описывает все различия серии.
Стандарт и замена
Изделия этой серии: RSK →Серия обозначена RSK. При замене DIN, ISO и ГОСТ сверяют размеры, посадку и параметры резьбы. Перечень аналогов используют как направление подбора, затем проверяют геометрию.
Перед заказом
Перед заказом: стандарт RSK; материал A4; точный размер; количество в штуках. Для диапазона толщины или охвата проверьте, входит ли размер ваших деталей в указанную рабочую область.
Дополнительные размеры выбранного изделия
Буквы рядом с размерами соответствуют обозначениям в стандарте серии. Для замены сравнивайте эти размеры вместе с основным диаметром и длиной.
12-14 мм [1/4"] M8
- Тип изделия
- хомут
- Литер по стандарту/артикулу
- E
- Комплектуется
- с 2-мя затяжным винтами М6
- Для стальной трубы DN (Ду)
- 8
- Для стальной трубы (G) inch
- 1/4"
- Хомуты форма
- двухэлементный
- Хомуты с уплотнителем
- с резиновым уплотнителем
- Хомуты тип по применению
- водопроводный
- Дополнительный размер b1 по серии RSK
Как использовать этот параметр
Обозначение b1 относится к отдельному размеру или параметру конструкции RSK. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 20
- Дополнительный размер d1 по серии RSK
Как использовать этот параметр
Обозначение d1 относится к отдельному размеру или параметру конструкции RSK. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 8
- Хомут
- Сантехнический
