Нержавеющие шурупы

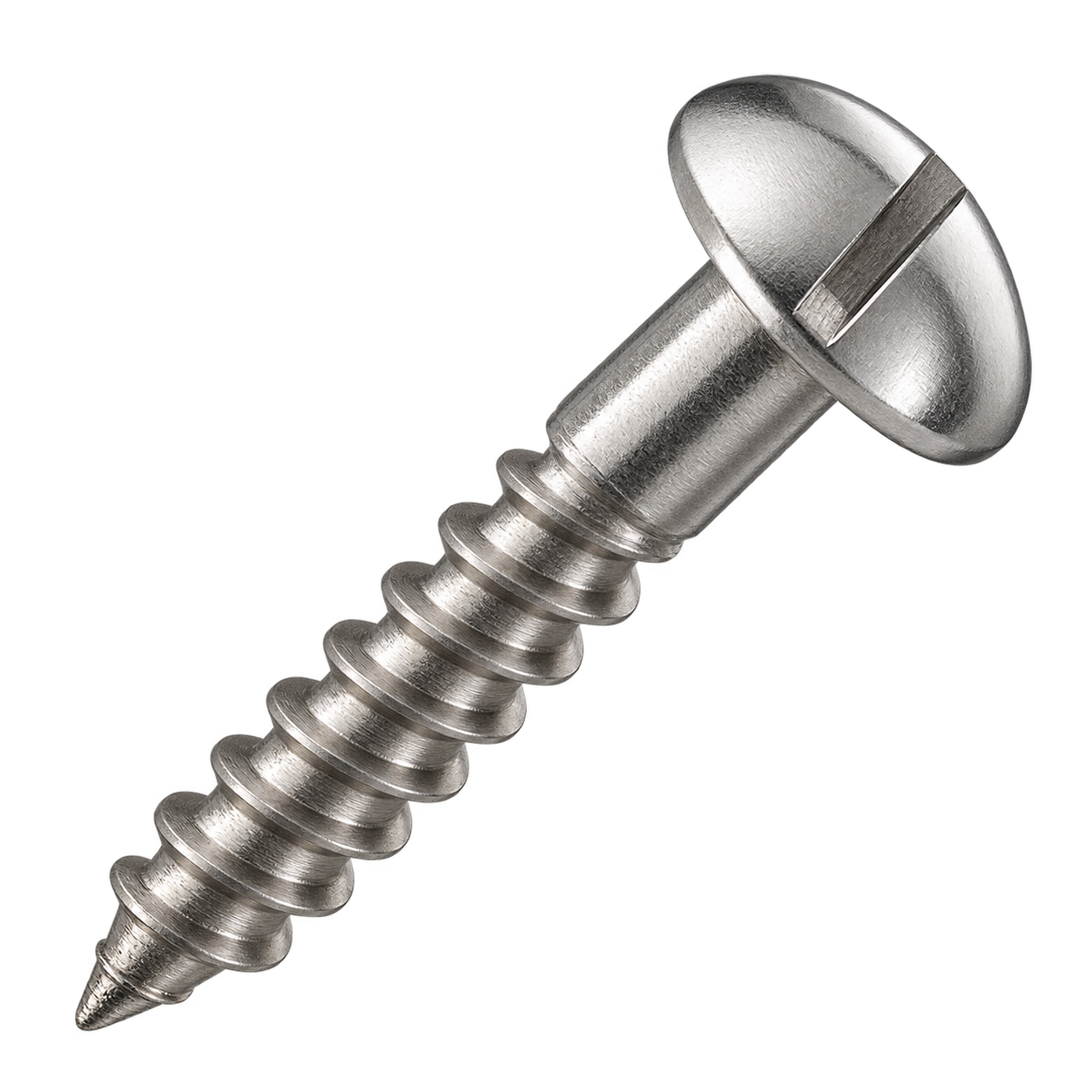

Шуруп с полукруглой головкой, прямой шлиц DIN 96 — A2

Выберите размер

Сталь и конструкция заданы этой серией. Здесь выбирают размер и упаковку для заказа.

Размер ещё не выбран
Шуруп с полукруглой головкой, прямой шлиц DIN 96 — A2Общий вид серии

Общее для этой серии

Материал
A2
Твёрдость
20H — класс твёрдости
Стандарт / серия
DIN 96
Форма головки
Полукруглая
Участок резьбы
неполная
Что означает этот класс

H обозначает класс твёрдости установочного винта, самореза или шурупа. Его нельзя сравнивать напрямую с классом прочности 70 или 80.

Обозначения простыми словами
A2 / A4
Группы нержавеющей стали. A2 — хромоникелевая; A4 содержит молибден и имеет повышенную стойкость к локальной коррозии. Выбор зависит от среды, температуры и требований проекта.
50 / 70 / 80, H и HV
50, 70 и 80 — классы механических свойств. H обозначает класс твёрдости, HV — твёрдость по Виккерсу. Эти обозначения относятся к разным свойствам и не заменяют друг друга.
M8 × 100
M8 — метрическая резьба с номинальным диаметром 8 мм; 100 — длина в миллиметрах. Шаг резьбы проверяют отдельно. У гаек и шайб длина в таком виде обычно не задаётся.
DIN / ISO / АРТ
DIN и ISO — обозначения стандартов конструкции. АРТ — номер каталожной серии. Одинаковый диаметр не делает разные стандарты взаимозаменяемыми.
PH / PZ / TX / HEX / SL / S
PH и PZ — разные крестовые посадки; TX/TORX — звезда; HEX — внутренний шестигранник; SL — прямой паз; S с числом — размер под наружный ключ. Цифры уточняют размер инструмента.
TPI / UNC / UNF / G
TPI — число витков на дюйм; UNC и UNF — серии дюймовой резьбы, G — цилиндрическая трубная резьба. Их нельзя подбирать как метрическую резьбу M.
Упаковка и количество
В упаковке указано число изделий. В поле заказа вводят общее количество штук: например, 200 штук при упаковке 100 — это количество изделий для двух упаковок. Возможность отгрузки согласуют при подтверждении заявки.

Где применять и что выбрать

Для соединения с деревянной опорой: крепления деталей, сборки узлов и установки фурнитуры по конструкции изделия. Подбор зависит от толщины детали и глубины входа в древесину. Материал этой серии — хромоникелевая нержавеющая сталь.

Полукруглая головка остаётся над опорной поверхностью. Проверяйте место для выступа и инструмента; такая форма не заменяет потайную посадку. Подберите инструмент по профилю и номеру привода выбранного размера. Похожая по форме, но неподходящая бита повреждает посадку.

Размеры этой серии

Одна строка — один точный размер. Для быстрого поиска используйте выделенный блок в начале карточки. Для нескольких размеров введите количество штук в строках.

↑ Найти размер
Точный размерВ упаковке, шт.Вес 1 шт.Заказать, шт.
2,5X10500≈ 0,56 г
2,5X12500≈ 0,59 г
2,5X16500≈ 0,67 г
2,5X20500≈ 0,76 г
2,5X25500≈ 0,75 г
3,0X10200≈ 0,76 г
3,0X12200≈ 0,72 г
3,0X16200≈ 0,87 г
3,0X20200≈ 1,03 г
3,0X25200≈ 1,19 г
3,0X30200≈ 1,38 г
3,0X35200≈ 1,55 г
3,0X40200≈ 1,81 г
3,5X12200≈ 1,1 г
3,5X16200≈ 1,26 г
3,5X20200≈ 1,46 г
Выбрано размеров: 0 · изделий: 0

Что учесть при выборе

Почему нержавеющая сталь

Хром помогает поверхности сопротивляться коррозии, никель участвует в формировании аустенитной структуры. A2 выбирают для соединений, которым нужна стойкость к влаге и обычной атмосферной среде. При контакте с солью, хлорсодержащими средствами или технологическими жидкостями материал проверяют отдельно.

Как проверить размер

Сопоставьте толщину детали, глубину входа в древесину, диаметр, головку и привод. Учтите породу дерева, расстояния до края и подготовку отверстия. Проверяйте рабочую длину резьбы, породу древесины и близость к краю. Подготовка отверстия помогает избежать раскалывания; её размеры выбирают для конкретного узла.

Что подобрать к изделию

Закрепляемая деталь прижимается к деревянной опоре. При наличии уплотняющей шайбы учитывайте её состав и правильное положение. Проверьте состав поставки выбранного размера; наличие ответной гайки, шайбы или инструмента не следует из фотографии.

Сборка без типичных ошибок

Разметьте место крепления, подготовьте отверстие по технологии узла и установите шуруп подходящей битой. Контролируйте положение головки.

Особенности этой серии

В этой серии обозначены 20H. H — класс твёрдости, HV — обозначение твёрдости по Виккерсу; их нельзя сравнивать напрямую с прочностью 70/80. В таблице выбирайте точный размер и его упаковку. У изделий с дополнительными буквами или числами в обозначении сверяйте эти признаки вместе с основной геометрией. При замене проверяйте конструкцию «Шуруп с полукруглой головкой, прямой шлиц DIN 96»: один номер стандарта без формы, привода и комплектации не описывает все различия серии.

Стандарт и замена

Изделия этой серии: DIN 96 →

Серия обозначена DIN 96. При замене DIN, ISO и ГОСТ сверяют размеры, посадку и параметры резьбы. Перечень аналогов используют как направление подбора, затем проверяют геометрию.

Перед заказом

Перед заказом: стандарт DIN 96; материал A2; точный размер; количество в штуках. Если подбираете замену, сопоставьте посадку и ответные детали, а не только основной диаметр.
