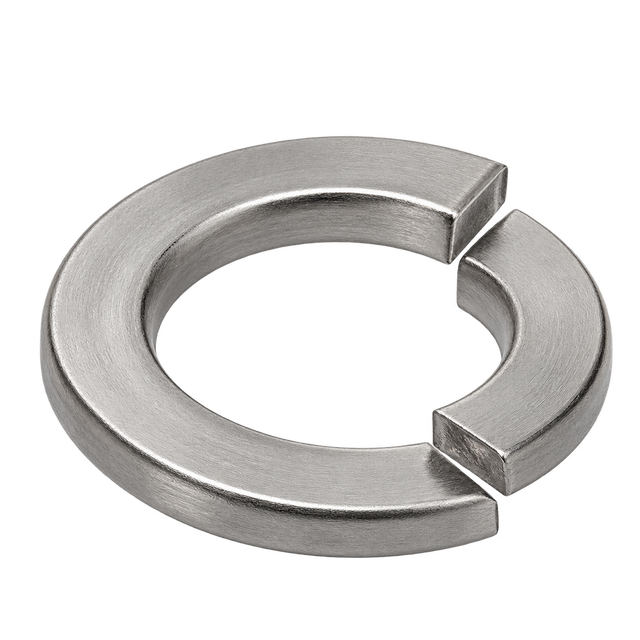

Шайба пружинная [гровер] DIN 127 B — A4
Выберите размер
Сталь и конструкция заданы этой серией. Здесь выбирают размер и упаковку для заказа.

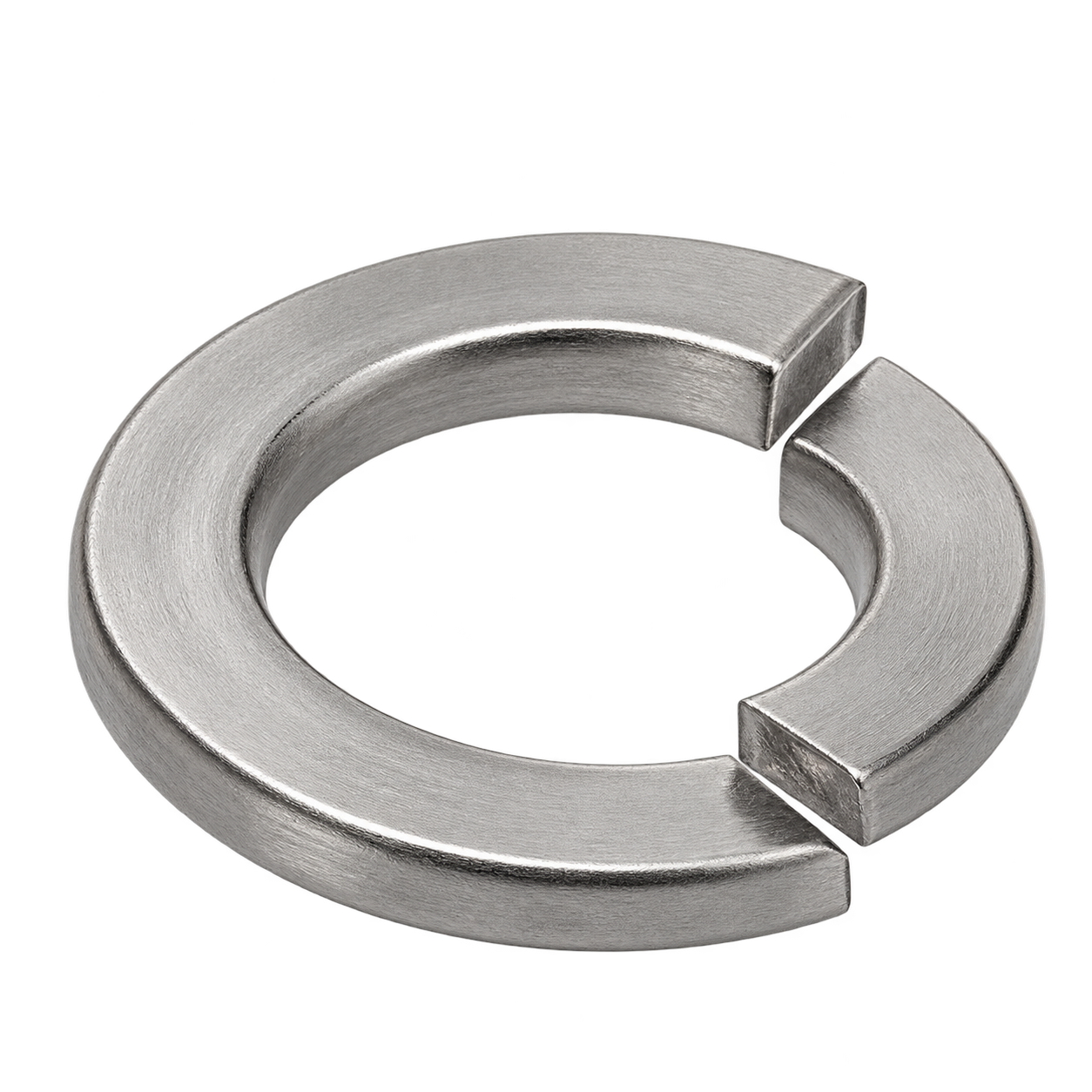

Размер ещё не выбран![Шайба пружинная [гровер] DIN 127 B — A4](/media/stainless-20261013/technorum-stainless-81bf3b7a52473969.png)
Общий вид серииОбщее для этой серии
- Материал
- A4
- Стандарт / серия
- DIN 127
Обозначения простыми словами
- A2 / A4
- Группы нержавеющей стали. A2 — хромоникелевая; A4 содержит молибден и имеет повышенную стойкость к локальной коррозии. Выбор зависит от среды, температуры и требований проекта.
- 50 / 70 / 80, H и HV
- 50, 70 и 80 — классы механических свойств. H обозначает класс твёрдости, HV — твёрдость по Виккерсу. Эти обозначения относятся к разным свойствам и не заменяют друг друга.
- M8 × 100
- M8 — метрическая резьба с номинальным диаметром 8 мм; 100 — длина в миллиметрах. Шаг резьбы проверяют отдельно. У гаек и шайб длина в таком виде обычно не задаётся.
- DIN / ISO / АРТ
- DIN и ISO — обозначения стандартов конструкции. АРТ — номер каталожной серии. Одинаковый диаметр не делает разные стандарты взаимозаменяемыми.
- PH / PZ / TX / HEX / SL / S
- PH и PZ — разные крестовые посадки; TX/TORX — звезда; HEX — внутренний шестигранник; SL — прямой паз; S с числом — размер под наружный ключ. Цифры уточняют размер инструмента.
- TPI / UNC / UNF / G
- TPI — число витков на дюйм; UNC и UNF — серии дюймовой резьбы, G — цилиндрическая трубная резьба. Их нельзя подбирать как метрическую резьбу M.
- Упаковка и количество
- В упаковке указано число изделий. В поле заказа вводят общее количество штук: например, 200 штук при упаковке 100 — это количество изделий для двух упаковок. Возможность отгрузки согласуют при подтверждении заявки.
Где применять и что выбрать
Для оформления опорной поверхности под головкой или гайкой. Выбор зависит от задачи: распределить давление, компенсировать форму опоры или применить предусмотренный способ удержания. Материал этой серии — нержавеющая сталь с молибденом.
Упругая форма работает только при предусмотренной деформации и правильной посадке. Не считайте её универсальным решением против отвинчивания при любой вибрации.
Размеры этой серии
Одна строка — один точный размер. Для быстрого поиска используйте выделенный блок в начале карточки. Для нескольких размеров введите количество штук в строках.
| Точный размер | В упаковке, шт. | Вес 1 шт. | Заказать, шт. |
|---|---|---|---|
| B 2 | 1 000 | ≈ 0,03 г | |
| B 2,2 | 1 000 | ≈ 0,05 г | |
| B 2,5 | 1 000 | ≈ 0,05 г | |
| B 3 | 1 000 | ≈ 0,11 г | |
| B 3,5 | 1 000 | ≈ 0,12 г | |
| B 4 | 1 000 | ≈ 0,18 г | |
| B 5 | 1 000 | ≈ 0,36 г | |
| B 6 | 1 000 | ≈ 0,83 г | |
| B 8 | 1 000 | ≈ 1,6 г | |
| B 10 | 1 000 | ≈ 2,53 г | |
| B 12 | 200 | ≈ 3,82 г | |
| B 14 | 500 | ≈ 6,01 г | |
| B 16 | 250 | ≈ 8,91 г | |
| B 18 | 100 | ≈ 9,73 г | |
| B 20 | 200 | ≈ 15,2 г | |
| B 22 | 100 | ≈ 16,5 г |
Выбрано размеров: 0 · изделий: 0
Что учесть при выборе
Почему нержавеющая сталь
Помимо хрома и никеля группа A4 содержит молибден: он повышает стойкость к локальной коррозии по сравнению с A2. Это существенное отличие при подборе для более агрессивной среды. Концентрацию солей, температуру и застой жидкости учитывают отдельно — обозначение A4 не означает стойкость к любой химической среде.
Как проверить размер
Сверьте профиль, внутренний и наружный диаметры, толщину и место под рабочую деформацию. Проверяйте отверстие, наружный диаметр и толщину. Номер резьбы болта и фактический диаметр отверстия шайбы — разные величины; учитывайте обе.
Что подобрать к изделию
Шайба располагается между крепёжной деталью и предусмотренной для неё поверхностью узла. Проверьте состав поставки выбранного размера; наличие ответной гайки, шайбы или инструмента не следует из фотографии.
Сборка без типичных ошибок
Очистите место установки и расположите шайбу в предусмотренной ориентации. Проверьте прилегание после сборки.
Особенности этой серии
В таблице выбирайте точный размер и его упаковку. У изделий с дополнительными буквами или числами в обозначении сверяйте эти признаки вместе с основной геометрией. При замене проверяйте конструкцию «Шайба пружинная [гровер] DIN 127 B»: один номер стандарта без формы, привода и комплектации не описывает все различия серии.
Стандарт и замена
Изделия этой серии: DIN 127 →Серия обозначена DIN 127. При замене DIN, ISO и ГОСТ сверяют размеры, посадку и параметры резьбы. Перечень аналогов используют как направление подбора, затем проверяют геометрию.
Перед заказом
Перед заказом: стандарт DIN 127; материал A4; точный размер; количество в штуках. Если подбираете замену, сопоставьте посадку и ответные детали, а не только основной диаметр.
