Нержавеющие шурупы

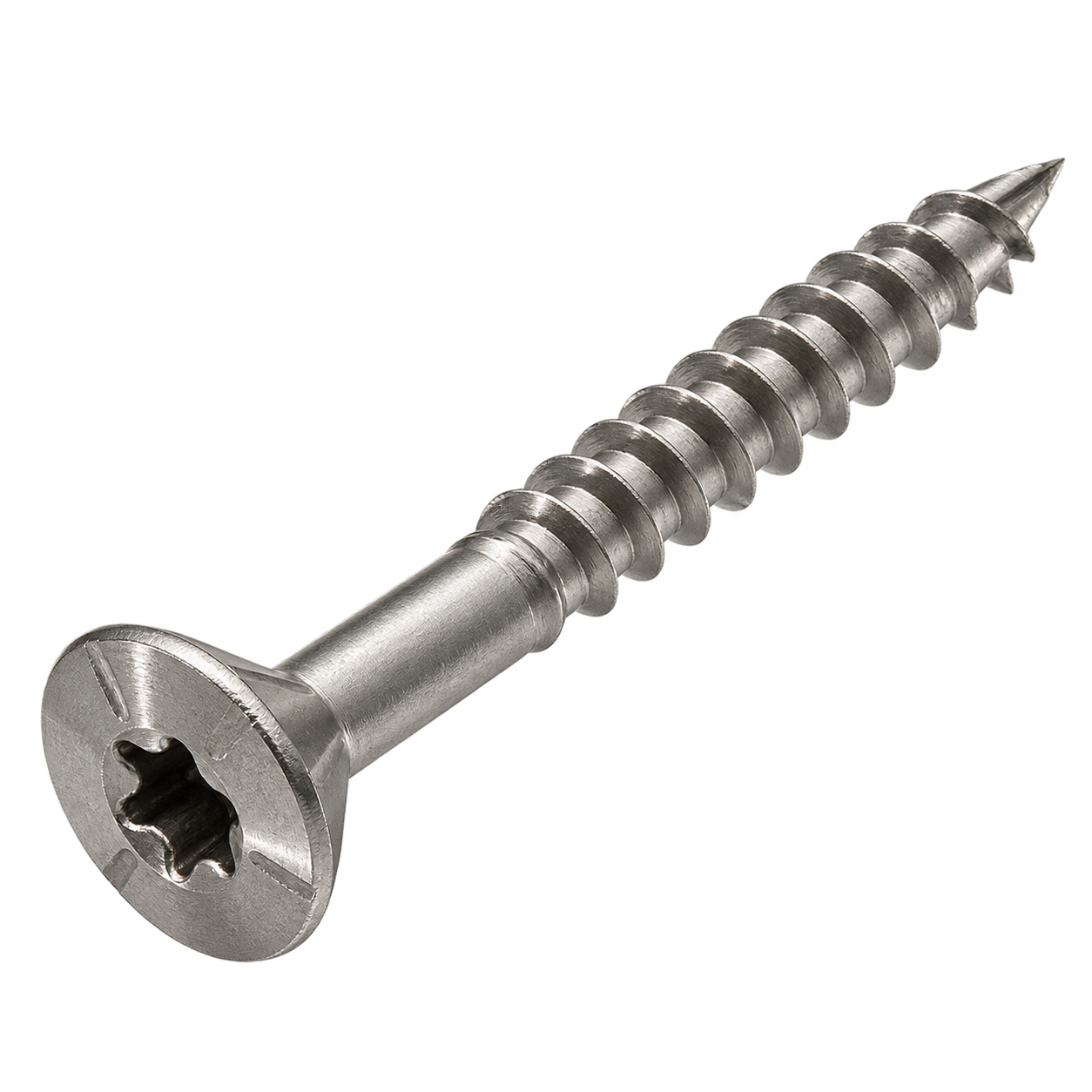

Шуруп самозенкующийся с потайной головкой с режущей кромкой, шлиц TORX ART 9147 — A4
Выберите размер
Сталь и конструкция заданы этой серией. Здесь выбирают размер и упаковку для заказа.
Размер ещё не выбран
Общий вид серииОбщее для этой серии
- Материал
- A4
- Твёрдость
- 20H — класс твёрдости
- Стандарт / серия
- АРТ 9147
- Форма головки
- Потайная
Что означает этот класс
H обозначает класс твёрдости установочного винта, самореза или шурупа. Его нельзя сравнивать напрямую с классом прочности 70 или 80.
Обозначения простыми словами
- A2 / A4
- Группы нержавеющей стали. A2 — хромоникелевая; A4 содержит молибден и имеет повышенную стойкость к локальной коррозии. Выбор зависит от среды, температуры и требований проекта.
- 50 / 70 / 80, H и HV
- 50, 70 и 80 — классы механических свойств. H обозначает класс твёрдости, HV — твёрдость по Виккерсу. Эти обозначения относятся к разным свойствам и не заменяют друг друга.
- M8 × 100
- M8 — метрическая резьба с номинальным диаметром 8 мм; 100 — длина в миллиметрах. Шаг резьбы проверяют отдельно. У гаек и шайб длина в таком виде обычно не задаётся.
- DIN / ISO / АРТ
- DIN и ISO — обозначения стандартов конструкции. АРТ — номер каталожной серии. Одинаковый диаметр не делает разные стандарты взаимозаменяемыми.
- PH / PZ / TX / HEX / SL / S
- PH и PZ — разные крестовые посадки; TX/TORX — звезда; HEX — внутренний шестигранник; SL — прямой паз; S с числом — размер под наружный ключ. Цифры уточняют размер инструмента.
- TPI / UNC / UNF / G
- TPI — число витков на дюйм; UNC и UNF — серии дюймовой резьбы, G — цилиндрическая трубная резьба. Их нельзя подбирать как метрическую резьбу M.
- Упаковка и количество
- В упаковке указано число изделий. В поле заказа вводят общее количество штук: например, 200 штук при упаковке 100 — это количество изделий для двух упаковок. Возможность отгрузки согласуют при подтверждении заявки.
Где применять и что выбрать
Для соединения с деревянной опорой: крепления деталей, сборки узлов и установки фурнитуры по конструкции изделия. Подбор зависит от толщины детали и глубины входа в древесину. Материал этой серии — нержавеющая сталь с молибденом.
Потайная форма нужна, когда выступ над поверхностью нежелателен. До заказа сверяйте угол и диаметр посадки, а также достаточную толщину детали под выборку. Подберите инструмент по профилю и номеру привода выбранного размера. Похожая по форме, но неподходящая бита повреждает посадку.
Размеры этой серии
Одна строка — один точный размер. Для быстрого поиска используйте выделенный блок в начале карточки. Для нескольких размеров введите количество штук в строках.
| Точный размер | В упаковке, шт. | Вес 1 шт. | Заказать, шт. |
|---|---|---|---|
| 3,0X12 TX10 CUT | 500 | ≈ 0,5 г | |
| 3,0X16 TX10 CUT | 500 | ≈ 0,6 г | |
| 3,0X20 TX10 CUT | 500 | ≈ 0,7 г | |
| 3,0X25/18 TX10 CUT | 500 | ≈ 0,8 г | |
| 3,0X30/18 TX10 CUT | 500 | ≈ 1 г | |
| 3,0X40/24 TX10 CUT | 200 | ≈ 1,3 г | |
| 3,5X16 TX10 CUT | 500 | ≈ 0,8 г | |
| 3,5X20 TX10 CUT | 500 | ≈ 0,9 г | |
| 3,5X25/18 TX10 CUT | 500 | ≈ 1,1 г | |
| 3,5X30/18 TX10 CUT | 500 | ≈ 1,3 г | |
| 3,5X35/24 TX10 CUT | 500 | ≈ 1,5 г | |
| 3,5X40/24 TX10 CUT | 200 | ≈ 1,7 г | |
| 3,5X45/30 TX10 CUT | 200 | ≈ 1,9 г | |
| 3,5X50/30 TX10 CUT | 200 | ≈ 2,2 г | |
| 4,0X16 TX20 CUT | 500 | ≈ 1,1 г | |
| 4,0X20 TX20 CUT | 500 | ≈ 1,2 г |
Выбрано размеров: 0 · изделий: 0
Что учесть при выборе
Почему нержавеющая сталь
Помимо хрома и никеля группа A4 содержит молибден: он повышает стойкость к локальной коррозии по сравнению с A2. Это существенное отличие при подборе для более агрессивной среды. Концентрацию солей, температуру и застой жидкости учитывают отдельно — обозначение A4 не означает стойкость к любой химической среде.
Как проверить размер
Сопоставьте толщину детали, глубину входа в древесину, диаметр, головку и привод. Учтите породу дерева, расстояния до края и подготовку отверстия. Проверяйте рабочую длину резьбы, породу древесины и близость к краю. Подготовка отверстия помогает избежать раскалывания; её размеры выбирают для конкретного узла.
Что подобрать к изделию
Закрепляемая деталь прижимается к деревянной опоре. При наличии уплотняющей шайбы учитывайте её состав и правильное положение. Проверьте состав поставки выбранного размера; наличие ответной гайки, шайбы или инструмента не следует из фотографии.
Сборка без типичных ошибок
Разметьте место крепления, подготовьте отверстие по технологии узла и установите шуруп подходящей битой. Контролируйте положение головки.
Особенности этой серии
В этой серии обозначены 20H. H — класс твёрдости, HV — обозначение твёрдости по Виккерсу; их нельзя сравнивать напрямую с прочностью 70/80. В таблице выбирайте точный размер и его упаковку. У изделий с дополнительными буквами или числами в обозначении сверяйте эти признаки вместе с основной геометрией. При замене проверяйте конструкцию «Шуруп самозенкующийся с потайной головкой с режущей кромкой, шлиц TORX ART 9147»: один номер стандарта без формы, привода и комплектации не описывает все различия серии.
Стандарт и замена
Изделия этой серии: АРТ 9147 →Серия обозначена АРТ 9147. ART — номер товарной серии. При подборе используют её фактическую геометрию.
Перед заказом
Перед заказом: стандарт АРТ 9147; материал A4; точный размер; количество в штуках. Если подбираете замену, сопоставьте посадку и ответные детали, а не только основной диаметр.
