Нержавеющие гайки

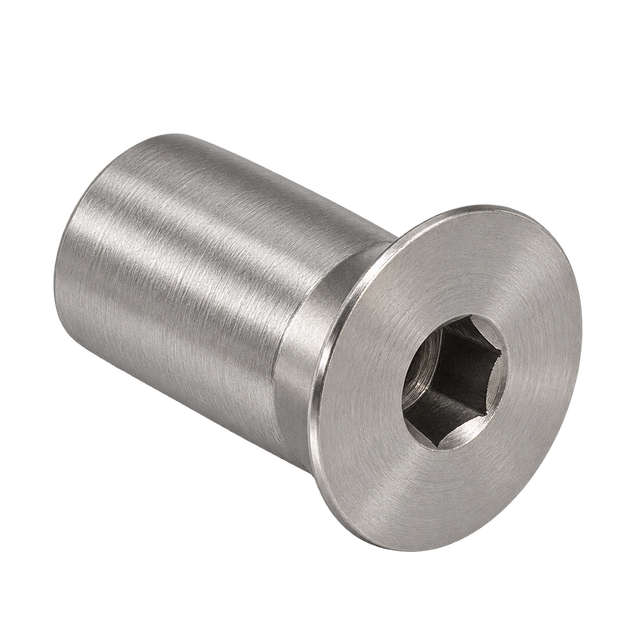

Гайка Эриксона с потайной головкой, внутренний шестигранник ART 9062 — A4 · M 8X16
Выберите размер
Сталь и конструкция заданы этой серией. Здесь выбирают размер и упаковку для заказа.
M 8X16Как читать этот размер
M обозначает метрическую резьбу; номинальный диаметр — 8 мм. Шаг резьбы — 1.25 мм.

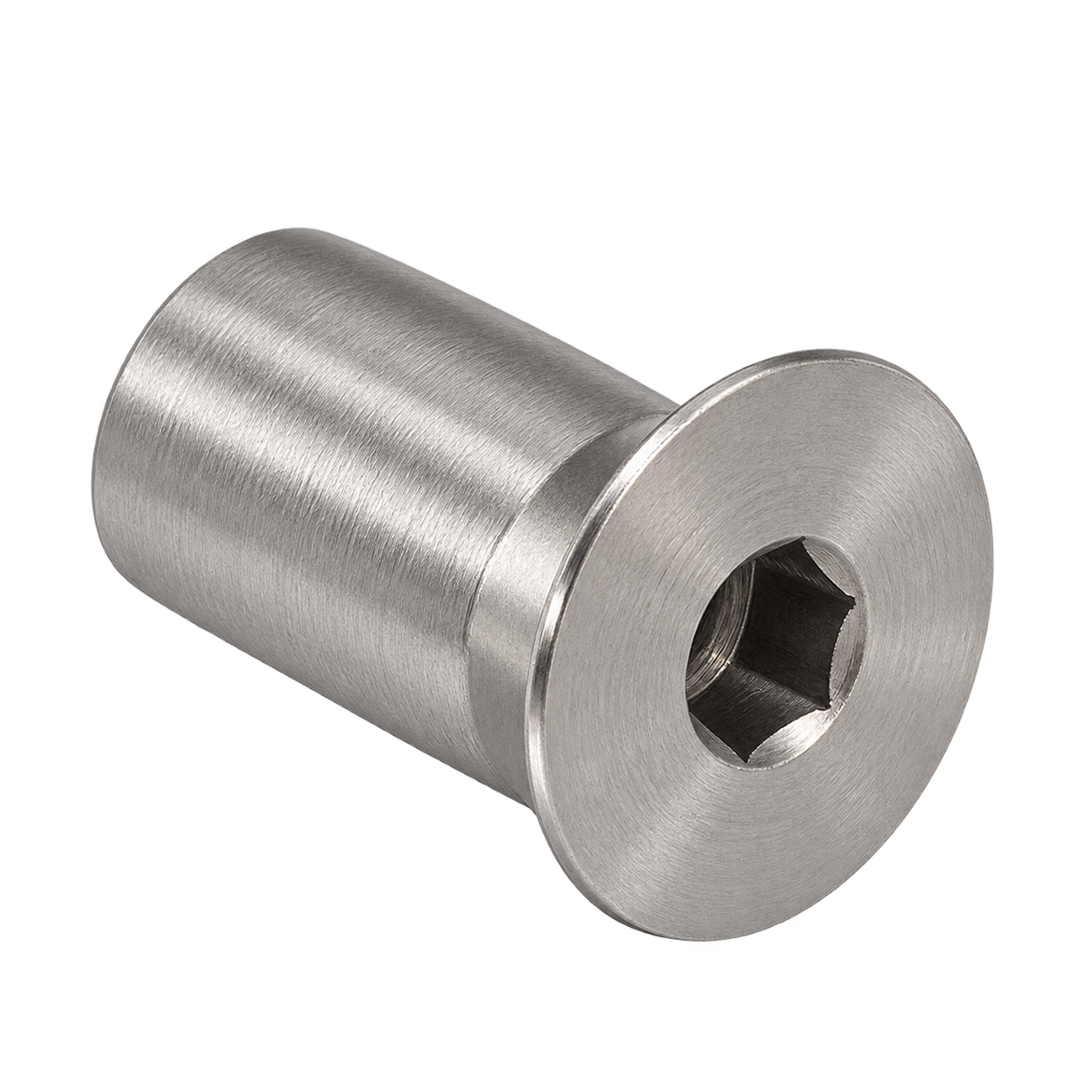

Общий вид серииХарактеристики выбранного размера
- Материал
- A4
- Стандарт / серия
- АРТ 9062
- Диаметр / резьба, мм или дюймы
- 8
- Направление резьбы
- правая
- Инструмент / шлиц
- Внутренний шестигранник (HEX5)
- Шаг резьбы, мм
- 1.25
- Фасовка
- 100 шт.
Обозначения простыми словами
- A2 / A4
- Группы нержавеющей стали. A2 — хромоникелевая; A4 содержит молибден и имеет повышенную стойкость к локальной коррозии. Выбор зависит от среды, температуры и требований проекта.
- 50 / 70 / 80, H и HV
- 50, 70 и 80 — классы механических свойств. H обозначает класс твёрдости, HV — твёрдость по Виккерсу. Эти обозначения относятся к разным свойствам и не заменяют друг друга.
- M8 × 100
- M8 — метрическая резьба с номинальным диаметром 8 мм; 100 — длина в миллиметрах. Шаг резьбы проверяют отдельно. У гаек и шайб длина в таком виде обычно не задаётся.
- DIN / ISO / АРТ
- DIN и ISO — обозначения стандартов конструкции. АРТ — номер каталожной серии. Одинаковый диаметр не делает разные стандарты взаимозаменяемыми.
- PH / PZ / TX / HEX / SL / S
- PH и PZ — разные крестовые посадки; TX/TORX — звезда; HEX — внутренний шестигранник; SL — прямой паз; S с числом — размер под наружный ключ. Цифры уточняют размер инструмента.
- TPI / UNC / UNF / G
- TPI — число витков на дюйм; UNC и UNF — серии дюймовой резьбы, G — цилиндрическая трубная резьба. Их нельзя подбирать как метрическую резьбу M.
- Упаковка и количество
- В упаковке указано число изделий. В поле заказа вводят общее количество штук: например, 200 штук при упаковке 100 — это количество изделий для двух упаковок. Возможность отгрузки согласуют при подтверждении заявки.
Где применять и что выбрать
Для соединения с болтом или шпилькой, когда нужна ответная внутренняя резьба. Форма гайки важна для места установки, доступа инструмента и способа стопорения. Материал этой серии — нержавеющая сталь с молибденом.
Потайная форма нужна, когда выступ над поверхностью нежелателен. До заказа сверяйте угол и диаметр посадки, а также достаточную толщину детали под выборку.
Размеры этой серии
Одна строка — один точный размер. Для быстрого поиска используйте выделенный блок в начале карточки. Для нескольких размеров введите количество штук в строках.
| Точный размер | В упаковке, шт. | Вес 1 шт. | Заказать, шт. |
|---|---|---|---|
| M 8X16Выбран | 100 | ≈ 8,26 г |
Выбрано размеров: 0 · изделий: 0
Что учесть при выборе
Почему нержавеющая сталь
Помимо хрома и никеля группа A4 содержит молибден: он повышает стойкость к локальной коррозии по сравнению с A2. Это существенное отличие при подборе для более агрессивной среды. Концентрацию солей, температуру и застой жидкости учитывают отдельно — обозначение A4 не означает стойкость к любой химической среде.
Как проверить размер
Сверьте номинальный диаметр, шаг, направление резьбы, высоту гайки и доступное место под ключ. Сначала сверяйте диаметр и шаг с болтом, затем высоту, размер под ключ и класс гайки. Для левой или дюймовой резьбы нужна соответствующая ответная деталь.
Что подобрать к изделию
Гайка работает вместе с наружной резьбой и опорной поверхностью. Подберите шайбу, если она предусмотрена конструкцией. Проверьте состав поставки выбранного размера; наличие ответной гайки, шайбы или инструмента не следует из фотографии.
Сборка без типичных ошибок
Наденьте гайку без перекоса и сначала заверните вручную. Примените инструмент, соответствующий форме гайки. Не начинайте сборку с перекосом: сначала проверьте свободное сопряжение резьбы. Для нержавеющих пар учитывайте заедание; смазку и затяжку выбирайте совместно для узла.
Особенности этой серии
В таблице выбирайте точный размер и его упаковку. У изделий с дополнительными буквами или числами в обозначении сверяйте эти признаки вместе с основной геометрией. При замене проверяйте конструкцию «Гайка Эриксона с потайной головкой, внутренний шестигранник ART 9062»: один номер стандарта без формы, привода и комплектации не описывает все различия серии.
Стандарт и замена
Изделия этой серии: АРТ 9062 →Серия обозначена АРТ 9062. ART — номер товарной серии. При подборе используют её фактическую геометрию.
Перед заказом
Перед заказом: стандарт АРТ 9062; материал A4; точный размер; количество в штуках. Если подбираете замену, сопоставьте посадку и ответные детали, а не только основной диаметр.
Дополнительные размеры выбранного изделия
Буквы рядом с размерами соответствуют обозначениям в стандарте серии. Для замены сравнивайте эти размеры вместе с основным диаметром и длиной.
M 8X16
- Тип изделия
- гайка
- Гайки фланец/буртик/головка/вставка/кольцо
- с потайной головкой
- Гайки шипы/точки/шлицы/отверстия/фаски
- с прямым шлицем
- Гайки тип по применению
- стяжная
- Дополнительный размер d2 по серии АРТ 9062
Как использовать этот параметр
Обозначение d2 относится к отдельному размеру или параметру конструкции АРТ 9062. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 11
- Наружный диаметр гайки dk, мм
Как использовать этот параметр
Обозначение dk относится к отдельному размеру или параметру конструкции АРТ 9062. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 16
- Высота головки / бортика k, мм
Как использовать этот параметр
Обозначение k относится к отдельному размеру или параметру конструкции АРТ 9062. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 2.8
- Дополнительный размер l1 по серии АРТ 9062
Как использовать этот параметр
Обозначение l1 относится к отдельному размеру или параметру конструкции АРТ 9062. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 16
- Дополнительный размер l2 по серии АРТ 9062
Как использовать этот параметр
Обозначение l2 относится к отдельному размеру или параметру конструкции АРТ 9062. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 9
- Размер шестигранника s, мм
Как использовать этот параметр
Обозначение s относится к отдельному размеру или параметру конструкции АРТ 9062. Оно помогает проверить посадку при точной замене. Основной размер для заказа выбирают в выделенном блоке выше; дополнительные значения сверяют вместе с формой детали и её стандартом.
- 5
- Гайка
- Эриксона
