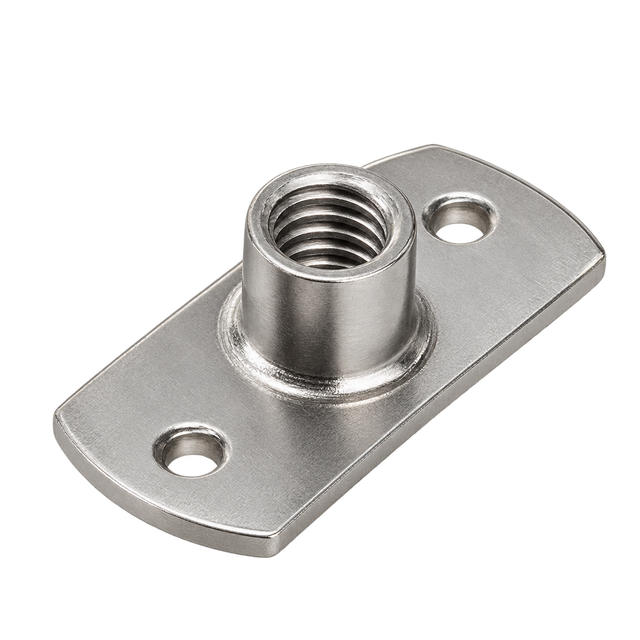

Гайка приварная с фланцем, 4 точки ART 9060 — A2-50
Выберите размер
Сталь и конструкция заданы этой серией. Здесь выбирают размер и упаковку для заказа.
Размер ещё не выбран
Общий вид серииОбщее для этой серии
- Материал
- A2
- Класс прочности
- 50 — класс прочности
- Стандарт / серия
- АРТ 9060
- Направление резьбы
- правая
Что означает этот класс
Класс гайки относится к её механическим свойствам. Гайку подбирают к болту по стандарту, размеру и требованиям соединения.
Обозначения простыми словами
- A2 / A4
- Группы нержавеющей стали. A2 — хромоникелевая; A4 содержит молибден и имеет повышенную стойкость к локальной коррозии. Выбор зависит от среды, температуры и требований проекта.
- 50 / 70 / 80, H и HV
- 50, 70 и 80 — классы механических свойств. H обозначает класс твёрдости, HV — твёрдость по Виккерсу. Эти обозначения относятся к разным свойствам и не заменяют друг друга.
- M8 × 100
- M8 — метрическая резьба с номинальным диаметром 8 мм; 100 — длина в миллиметрах. Шаг резьбы проверяют отдельно. У гаек и шайб длина в таком виде обычно не задаётся.
- DIN / ISO / АРТ
- DIN и ISO — обозначения стандартов конструкции. АРТ — номер каталожной серии. Одинаковый диаметр не делает разные стандарты взаимозаменяемыми.
- PH / PZ / TX / HEX / SL / S
- PH и PZ — разные крестовые посадки; TX/TORX — звезда; HEX — внутренний шестигранник; SL — прямой паз; S с числом — размер под наружный ключ. Цифры уточняют размер инструмента.
- TPI / UNC / UNF / G
- TPI — число витков на дюйм; UNC и UNF — серии дюймовой резьбы, G — цилиндрическая трубная резьба. Их нельзя подбирать как метрическую резьбу M.
- Упаковка и количество
- В упаковке указано число изделий. В поле заказа вводят общее количество штук: например, 200 штук при упаковке 100 — это количество изделий для двух упаковок. Возможность отгрузки согласуют при подтверждении заявки.
Где применять и что выбрать
Для соединения с болтом или шпилькой, когда нужна ответная внутренняя резьба. Форма гайки важна для места установки, доступа инструмента и способа стопорения. Материал этой серии — хромоникелевая нержавеющая сталь.
Фланец увеличивает опорную поверхность. Проверьте его диаметр и место вокруг отверстия; он не отменяет требования проекта к отдельной шайбе. Приварное изделие выбирают вместе с материалом опоры и технологией сварки. После сварки важны сохранность резьбы и качество самого соединения.
Размеры этой серии
Одна строка — один точный размер. Для быстрого поиска используйте выделенный блок в начале карточки. Для нескольких размеров введите количество штук в строках.
| Точный размер | В упаковке, шт. | Вес 1 шт. | Заказать, шт. |
|---|---|---|---|
| тип A M 6 d22 / h8,5 | 100 | ≈ 3,4 г | |
| тип A M 8 d22 / h8,5 | 100 | ≈ 3,7 г | |
| тип A M 8 d26 / h11 | 100 | ≈ 6,43 г | |
| тип A M 10 d26 / h10,5 | 100 | ≈ 6,21 г |
Выбрано размеров: 0 · изделий: 0
Что учесть при выборе
Почему нержавеющая сталь
Хром помогает поверхности сопротивляться коррозии, никель участвует в формировании аустенитной структуры. A2 выбирают для соединений, которым нужна стойкость к влаге и обычной атмосферной среде. При контакте с солью, хлорсодержащими средствами или технологическими жидкостями материал проверяют отдельно.
Как проверить размер
Сверьте резьбу, форму корпуса, опорные участки, толщину детали и совместимость выбранной технологии сварки с материалами узла. Сначала сверяйте диаметр и шаг с болтом, затем высоту, размер под ключ и класс гайки. Для левой или дюймовой резьбы нужна соответствующая ответная деталь.
Что подобрать к изделию
Гайка закреплена сваркой на опорной детали. Винт или болт устанавливается после подготовки и проверки сварного соединения. Проверьте состав поставки выбранного размера; наличие ответной гайки, шайбы или инструмента не следует из фотографии.
Сборка без типичных ошибок
Подготовьте поверхность и закрепите гайку по технологии выбранного соединения. Проверьте сварку и сохранность внутренней резьбы перед сборкой. Не начинайте сборку с перекосом: сначала проверьте свободное сопряжение резьбы. Для нержавеющих пар учитывайте заедание; смазку и затяжку выбирайте совместно для узла.
Особенности этой серии
В этой серии обозначены 50. Класс механических свойств проверяйте вместе с формой изделия и стандартом; число не является готовой допускаемой нагрузкой на узел. В таблице выбирайте точный размер и его упаковку. У изделий с дополнительными буквами или числами в обозначении сверяйте эти признаки вместе с основной геометрией. При замене проверяйте конструкцию «Гайка приварная с фланцем, 4 точки ART 9060»: один номер стандарта без формы, привода и комплектации не описывает все различия серии.
Стандарт и замена
Изделия этой серии: АРТ 9060 →Серия обозначена АРТ 9060. ART — номер товарной серии. При подборе используют её фактическую геометрию.
Перед заказом
Перед заказом: стандарт АРТ 9060; материал A2; точный размер; количество в штуках. Если подбираете замену, сопоставьте посадку и ответные детали, а не только основной диаметр.
