Анкеры для лёгких креплений / MHD-S

MHD-S Анкер для пустотелых конструкций с винтом (оцинкованная сталь) M4 · винт 46 мм · лист 3–20 мм

Артикул: 1870142
Резьба винта
Толщина листа
Длина винта
Материал
оцинкованная сталь
Покрытие
Цинковое
MHD-S Анкер для пустотелых конструкций с винтом (оцинкованная сталь)MHD-S M4 · винт 46 мм · лист 3–20 мм
Розничная цена
Согласуем
Цену подтвердим в счёте
Наличие:срок поставки согласуем
Количество изделий

Склад и получение

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

СамовывозЗавтра, 23 ноября с 08:00

Доставка на объект — время и стоимость согласуем по адресу.

Все способы получения

Самовывоз со склада

Завтра, 23 ноября с 08:00

Сборка — к следующему рабочему дню

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

Склады закрыты · 15:59 МСК

Доставка на объект

24 ноября

Время и стоимость согласуем по адресу

Экспресс-доставка

Завтра, 23 ноября

Дежурное авто — по согласованию

Применение

Лёгкие полки, светильники, направляющие и зеркальные шкафы на листовых пустотелых конструкциях внутри помещения.

Основание

Кирпич пустотелый; Гипсокартон, ДСП , ЦСП

Монтаж

Подготовьте инструмент

  • сверло диаметр отверстия
  • клещи MHD-WZ под резьбу
  • отвёртка комбинированного шлица

Порядок установки MHD-S

  1. Измерить толщину обшивки; выбрать артикул, в чей диапазон толщина листа она входит.
  2. Просверлить ровное отверстие диаметром диаметр отверстия выбранного исполнения, сохранив кромки листа.
  3. Вставить собранную гильзу с винтом до прилегания бортика к листу.
  4. Захватить головку винта подходящими клещами MHD-WZ, опирая инструмент на бортик.
  5. Плавно выполнить установочную вытяжку:прорезанная гильза должна сложиться за листом и прижать его с обратной стороны.
  6. Освободить инструмент; для предварительно установленной гильзы вывернуть винт, приложить деталь и вновь завернуть штатный винт без смятия листа.

Размеры и параметры для M4 · винт 46 мм · лист 3–20 мм

Как работает крепление

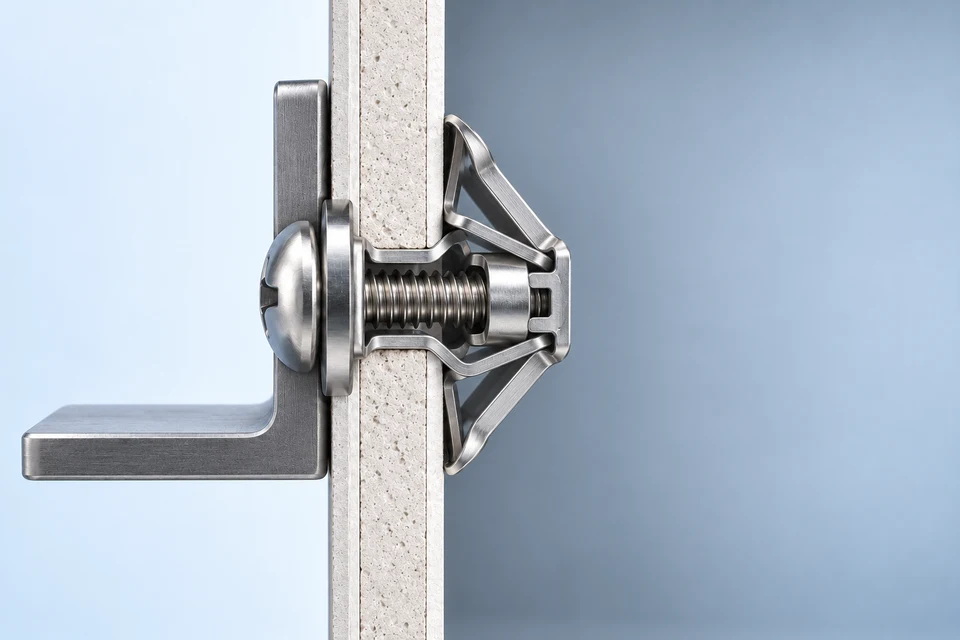

Клещи вытягивают винт относительно бортика, складывая прорезанную гильзу в опорные лапки за листом.

Бортик опирается на лицевую сторону листа, раскрытые лапки — на обратную; винт присоединяет деталь.

  • прорезанная металлическая гильза
  • лицевой бортик
  • метрический винт

Параметры выбранного артикула

Резьба
M4
Длина гильзы, мм
46
Диаметр отверстия d₀, мм
8
Толщина панели, мм
3–20
Толщина закрепляемой детали, мм
21
Материал
оцинкованная сталь
Покрытие
Цинковое
Полезная длина крепления
21 мм
Метрическая резьба
M4
Диаметр отверстия d 0, мм
8
Длина винта L s, мм
46
Толщина базового материала L k, мм
3–20
Открыть документы товара

Как выбрать исполнение

Измерьте толщину листа и свободное пространство за ним. Выберите анкер с подходящим диапазоном зажима, затем отдельно сопоставьте допустимую толщину прикрепляемой детали. Длину гильзы и рабочий диапазон зажима учитывают как разные параметры.

Ошибки при монтаже

  • Ставить короткую зону захвата на толстый лист.
  • Путать толщину листа толщина листа с толщиной детали толщина закрепляемой детали.
  • Назначать момент клинового анкера.

Комплекты

Подготовьте комплект под вашу задачу: узел крепления, комплектующие, инструмент и расходные материалы.

Подбор

Подготовить комплект под вашу задачу

Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.

Запросить подбор

Подбор и комплектация · MHD-S

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Толщина обшивки и место за ней

Измерьте толщину листа или пакета обшивки и свободное пространство за ним. Раскрывающиеся крылья или складная гильза должны полностью разместиться в полости и опереться на обратную сторону листа.

Форма раскрытия и нагрузка

Подберите диапазон зажима и длину винта под толщину обшивки. Проверьте материал и состояние листа: несущая способность соединения ограничивается также прочностью обшивки. Самосверлящий дюбель для гипсокартона не заменяет анкер в несущем бетоне.

Посмотреть отверстие, заделку и режим установки →

MHD-S Анкер для пустотелых конструкций с винтом (оцинкованная сталь)

MHD-S для анкерного крепления к основанию. Материал исполнения: оцинкованная сталь. Размер и монтажные параметры выбирают в карточке конкретного исполнения.

Лёгкие полки, светильники, направляющие и зеркальные шкафы на листовых пустотелых конструкциях внутри помещения.

Как работает крепление

Клещи вытягивают винт относительно бортика, складывая прорезанную гильзу в опорные лапки за листом.

Выбранное исполнение

оцинкованная сталь · Цинковое.

Артикул: 1870142.

Применение и выбор

Измерьте толщину листа и свободное пространство за ним. Выберите анкер с подходящим диапазоном зажима, затем отдельно сопоставьте допустимую толщину прикрепляемой детали. Длину гильзы и рабочий диапазон зажима учитывают как разные параметры.
