Крепление теплоизоляции / ГС5

ГС5 Гибкая связь металлическая 4×200 мм

Артикул: ГС5200
Диаметр анкера
Длина
Розничная цена
Согласуем
Цену подтвердим в счёте
Наличие:срок поставки согласуем
Количество изделий

Самовывоз со склада

Завтра, 23 ноября с 08:00

Сборка — к следующему рабочему дню

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

Склады закрыты · 15:34 МСК

Доставка на объект

24 ноября

Время и стоимость согласуем по адресу

Экспресс-доставка

Завтра, 23 ноября

Дежурное авто — по согласованию

ГС5

ГС5 для крепления изоляционных материалов. Размер и монтажные параметры выбирают в карточке конкретного исполнения.

Характеристики

Диаметр дюбеля
4 мм
Длина
200 мм
Основание / допуск
Гипсокартон, ДСП, ЦСП; Дерево
Артикул
ГС5200
Диаметр связи d, мм
4
Длина связи L, мм
200
Бренд
HOLDEX

Где применять и как выбрать

Основание
Гипсокартон, ДСП, ЦСП; Дерево
Выбор исполнения
Выбрать именно ГС5 Гибкая связь металлическая; отдельно сопоставить материал/состояние основания, длину и покрытие изделия, закрепляемую толщину, глубину отверстия, глубину установки и эффективную глубину установки, краевые/межосевые расстояния, влажность и условия эксплуатации. Таблицы соседней модели не применять.

Как установить

  1. Выбрать ГС5 или TA8/TA10-ГС и совместимое несущие основание.

  2. Определить проектные длину связи, положение шва и расстояния между связями.

  3. Подготовить посадочное место в несущем основании по инструкции точной связи.

  4. Установить внутренний конец связи; не подменять неизвестную посадку обычным пластиковым гвоздем.

  5. Уложить изоляцию и предусмотренную тарелку с требуемым контактом.

  6. Замонолитить Zобразный наружный конец в выбранном растворном шве облицовки.

  7. Проверить слои и отсутствие произвольного перегиба/срезания связи.

Как работает узел

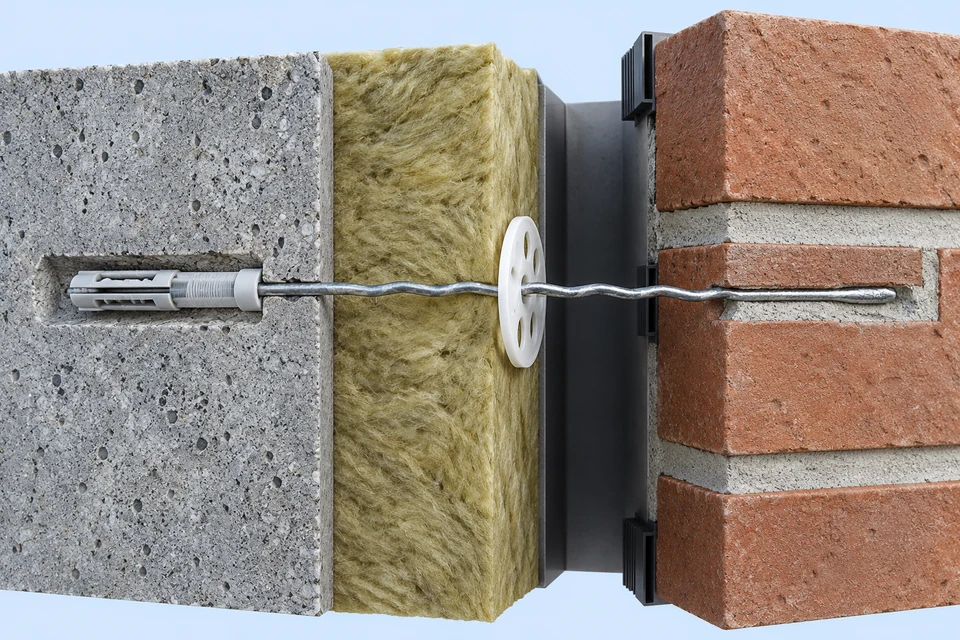

Связь несущей стены и кирпичной облицовки

Нержавеющая гибкая связь соединяет несущую часть с облицовочной кладкой. Изогнутый наружный конец фиксируется в растворном шве; у TA-ГС внутренняя часть совмещена с пластиковой тарельчатой гильзой, у ГС5 виден резьбовой конец для деревянной конструкции.

  1. 1несущая стена либо древесина по модели
  2. 2нержавеющий стержень связи
  3. 3изоляция
  4. 4тарелка/гильза только у TA-ГС
  5. 5вентилируемый промежуток если предусмотрен проектом
  6. 6кирпичная облицовка
  7. 7растворный шов с Zконцом

Условия применения

Связаться с инженером

Параметры установки · 4 × 200 мм

Инженер Технорум поможет подобрать параметры отверстия и установки для вашего основания и нагрузки.

Все характеристики исполнения

Контроль и ошибки монтажа

  • Не объявлять рекламные3кН допустимой нагрузкой стены/системы.

Комплекты

Подготовьте комплект под вашу задачу: узел крепления, комплектующие, инструмент и расходные материалы.

Подбор

Подготовить комплект под вашу задачу

Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.

Запросить подбор

Подбор и комплектация · ГС5

Проверка основания

Материал из карточки сопоставьте с фактическим основанием. Допуск по трещинам, пустотам, влажности и нагрузке проверяют для этой системы и размера в разделе «Параметры установки».

Основание и утеплитель

Сопоставьте тип несущей стены с допуском конкретного дюбеля. Толщину штукатурки и клея учитывают при выборе длины, но не включают в рабочую заделку. Диаметр тарелки выбирают по прочности и типу утеплителя.

Стержень и глубина

Пластиковый стержень, металлический гвоздь и резьбовой винт имеют разные способы установки. Проверьте конструкцию выбранной серии, длину, заделку и требования к теплопроводности/огнестойкости. Не меняйте стержень произвольно.

Схема крепления

Число и расположение креплений определяются системой фасада или кровли, основанием и ветровой нагрузкой. Тарелка должна прижимать утеплитель без его разрушения и непредусмотренного продавливания.

Посмотреть отверстие, заделку и режим установки →

ГС5 Гибкая связь металлическая

ГС5 для крепления изоляционных материалов. Размер и монтажные параметры выбирают в карточке конкретного исполнения.

Крепление детали или изоляции к основанию.

При подборе HOLDEX ГС5 сопоставляют: Материал и состояние основания, закрепляемая деталь, глубина установки, длина и конструкция дюбеля, условия эксплуатации.

Длина дюбеля должна учитывать толщину закрепляемой детали, ненесущие слои и рабочую глубину установки в основании. Штукатурку и другие ненесущие слои в глубину анкеровки не включают.

Нержавеющая гибкая связь соединяет несущую часть с облицовочной кладкой. Изогнутый наружный конец фиксируется в растворном шве; у TA-ГС внутренняя часть совмещена с пластиковой тарельчатой гильзой, у ГС5 виден резьбовой конец для деревянной конструкции.

несущая стена либо древесина по модели; нержавеющий стержень связи; изоляция; тарелка/гильза только у TA-ГС; вентилируемый промежуток если предусмотрен проектом; кирпичная облицовка; растворный шов с Zконцом

Выбранное исполнение

Исполнение 4 × 200 мм: Диаметр изделия — 4 мм; длина — 200 мм.

Артикул выбранного исполнения — ГС5200.

Применение и выбор

Выбрать именно ГС5 Гибкая связь металлическая; отдельно сопоставить материал/состояние основания, длину и покрытие изделия, закрепляемую толщину, глубину отверстия, глубину установки и эффективную глубину установки, краевые/межосевые расстояния, влажность и условия эксплуатации. Таблицы соседней модели не применять.
