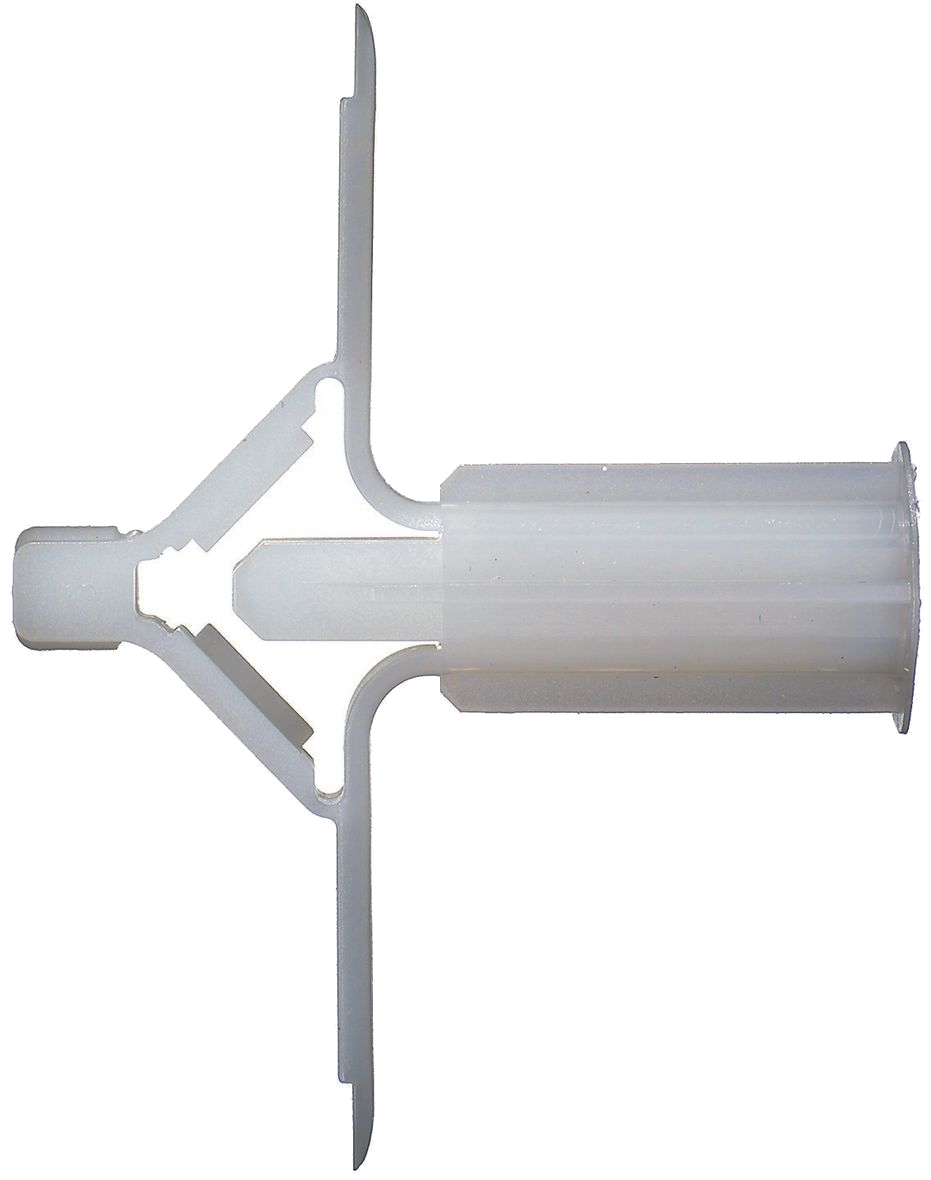

Складные анкеры / HLDРаскладной пластиковый дюбель Hilti HLD 10×35 мм
- Материал
- Полиамид
- Фасовка
- 100 шт
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 01:25 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Сегодня, 9 октябряДежурное авто — по согласованию
HLD
Нагрузочная способность
Нагрузки приведены для указанных оснований и условий установки.
Бетон без трещин ≥C16/20
Рекомендуемая нагрузка
Нагрузка на одно крепление. Монтажная глубина: 42 мм; Глубина отверстия минимум: 56 мм; Минимальная длина шурупа без толщины детали: 46 мм.
| Основание | Нагрузка Frec, кН |
|---|---|
| Бетон без трещин ≥C16/20 | 0,4 |
- Принцип C; шуруп Ø5–6 мм.
- Frec — одно результирующее усилие; это не два независимых предела растяжения и среза.
Условия применения
- Нагрузка на один крепёж при правильном монтаже по инструкции производителя.
- Табличные значения действуют при отсутствии влияния края и соседних креплений.
- При одновременном растяжении и срезе нельзя складывать отдельные предельные значения; требуется проверка сочетания нагрузок.
- Рекомендованная нагрузка отличается от характеристического разрушающего усилия и расчётного сопротивления.
- FRec действует для любого направления нагрузки.
- Для принципов A/B шуруп Ø4–5 мм; для принципа C Ø5–6 мм.
- Глобальный γ=5 к характеристическим нагрузкам и γ=1,4 к расчётным.
- Указанный температурный режим эксплуатации: −40…+80 °C; максимальная длительная температура +50 °C, кратковременная +80 °C. Монтаж −10…+40 °C по таблице источника.
Документы Hilti
Технический лист Hilti · HLD · 2023-01 · Метрические данные · стр. 2, 3, 4 Оригинал
Растяжение — усилие вдоль оси анкера; срез — поперёк оси. Два предельных значения нельзя одновременно прикладывать полностью: совместное действие проверяют расчётом. Для группы анкеров, края основания, огня, сейсмики и динамики нужны соответствующие проверки.
Характеристики
- Диаметр анкера
- 10 мм
- Длина
- 35 мм
- Материал
- Полиамид
- Фасовка
- 100 шт
- Артикул
- 335507
- Бренд
- Hilti
- Размер анкера
- 10 мм
- Длина анкера
- 35 мм
- Максимальная толщина панели
- 25 мм
Общие свойства серии HLD
- Условия эксплуатации
- Влажные помещения, Сухие помещения, Снаружи помещений
- Материал
- Полиамид
- Способ монтажа
- Сквозной монтаж, Предварительный монтаж
Общие сведения производителя относятся к серии. Условия допуска и расчётную нагрузку проверяют для выбранного размера и основания.
Где применяется
Для пустотелого кирпича и гипсокартона со стандартными шурупами по дереву.
Как работает узел
Опорная часть раскрывается с обратной стороны листа или перегородки. Винт стягивает деталь с этой опорой.
- Опора
- Работает за стенкой основания.
- Винт
- Стягивает деталь с опорой.
- Стенка
- Должна иметь допустимую толщину и свободное пространство сзади.
Порядок установки
Просверлить отверстие 10 мм. Сложить раскрывающиеся элементы, вставить анкер в отверстие и завернуть подходящий шуруп. Выбирать схему A/B по толщине листа; для сплошного основания использовать параметры схемы C.
Пластиковый HLD и металлический HTB-3 имеют разные опорные элементы и совместимые винты.
Контроль установки
Монтажная температура от -10 до +40 °C. Длительная температура эксплуатации не более +50 °C, кратковременная не более +80 °C. Различать толщину листа и толщину прикрепляемой детали. Таблицы одной схемы крепления нельзя применять к другой.
Инструкция и помощь
Русский справочник для этой серии — во вкладке «Документы».
Открыть документы товараПодбор и комплектация · HLD
Толщина обшивки и место за ней
Измерьте толщину листа или пакета обшивки и свободное пространство за ним. Раскрывающиеся крылья или складная гильза должны полностью разместиться в полости и опереться на обратную сторону листа.
Форма раскрытия и нагрузка
Подберите диапазон зажима и длину винта под толщину обшивки. Проверьте материал и состояние листа: несущая способность соединения ограничивается также прочностью обшивки. Самосверлящий дюбель для гипсокартона не заменяет анкер в несущем бетоне.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Альтернативы — в личном кабинете
Зарегистрируйтесь или войдите, чтобы посмотреть варианты замены.
Раскладной пластиковый дюбель Hilti HLD
Раскладной пластиковый дюбель Hilti HLD — изделие для пустотелого кирпича и гипсокартона со стандартными шурупами по дереву.
Опорная часть раскрывается с обратной стороны листа или перегородки. Винт стягивает деталь с этой опорой.
