Анкеры для лёгких креплений / MSAАнкер латунный MSA M10
- Материал
- Латунь
- Фасовка
- 50 шт
- Вес одного изделия
- 0,0148 кг
Склад и получение
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
СамовывозСрок выдачи уточним при заказе
Доставка на объект — время и стоимость согласуем по адресу.
Все способы получения
Самовывоз со склада
Срок выдачи уточним при заказеНужное количество подтвердит менеджер
Щербинка, Рязановское шоссе, 8/1с1
Пн–пт 08:00–17:00 · Сб–вс выходные
Склады закрыты · 12:22 МСК
Доставка на объект
Дату согласуем при заказеВремя и стоимость согласуем по адресу
Экспресс-доставка
Завтра, 26 октябряДежурное авто — по согласованию
Где применяется
MSA — латунный анкер с внутренней резьбой для компактных креплений в плотном основании.
- Основание по каталогу серии
- Полнотелый глиняный кирпич; Полнотелый легкий керамзит; Природный камень; Пустотелая плита; Растянутая зона бетона; Силикатный кирпич; Сжатая зона бетона
Типовые задачи применения
- Кабельные каналы
- Воздуховоды
- Временные крепления
- Трубы вентиляционных каналов
- Внутренняя отделка
- Вентиляция, кондиционирование и водопроводные крепления
- Водосточные трубы
- Монтаж датчиков движения, камер
- Дистанционный монтаж
- Электромонтаж
- Монтаж элементов интерьера и внутренней отделки
Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.
Как работает узел
При вворачивании болта или шпильки разрезная часть латунной втулки расширяется; наружная накатка препятствует проворачиванию.

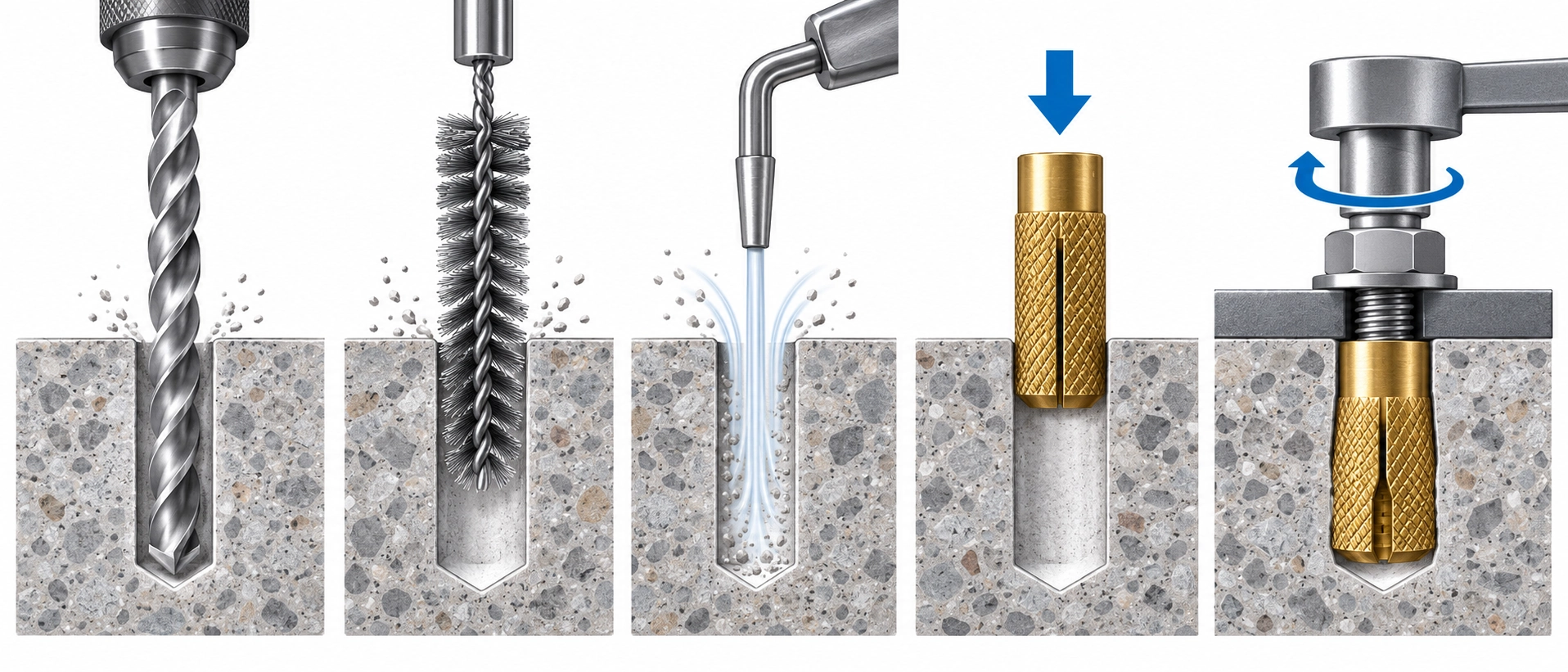

Порядок установки
Просверлить отверстие по данным исполнения.
Очистить отверстие и установить втулку.
Ввернуть болт или шпильку требуемой длины.
Проверить посадку и затяжку без повреждения мягкой втулки.
Параметры выбранного исполнения
M10 · арт. 9640072210
- GTIN-13
- 6416031722103
- Страна производства
- Россия
- Вес (гр.)
- 14.80
- Размер
- M10
- Материал
- Латунь
- Длина (мм)
- 34
- Диаметр сверла (d0) диаметр
- 12
- Расчетная глубина анкеровки (Hnom)
- 25
Технические данные системы · 2 строк
| Материал основания | Тип нагрузки | Глубина анкеровки (h nom ) | Направление нагрузки | Значение нагрузки |
|---|---|---|---|---|
| Сжатая зона бетона C20/25 | N Rec | 34 мм | Растягивающая сила | 2.1 кН |
| Сжатая зона бетона C20/25 | V Rec | 34 мм | срез | 2.1 кН |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Технические данные системы · 1 строк
| Размер | Диаметр резьбы | Длина анкера, мм | Диаметр сверла мм | Мин. глубина анкеровки, мм | Длина винта мм |
|---|---|---|---|---|---|
| MSA 10 | M10 | 34 | 12 | 34 | 34+tfix |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Контроль установки
Проверьте резьбу ответной детали, глубину её захода и основание. Этот тип не следует подменять забивным анкером с отдельным установочным пуансоном.
Подбор и помощь
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Обсудить узел с инженеромПодбор и комплектация · MSA
Выбранное исполнение
MSA · M10. Артикул производителя: 9640072210.
Что определяет выбор
Проверьте резьбу ответной детали, глубину её захода и основание. Этот тип не следует подменять забивным анкером с отдельным установочным пуансоном.
Что передать для комплектации
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Анкер латунный MSA
MSA — латунный анкер с внутренней резьбой для компактных креплений в плотном основании.
Конструкция и работа
При вворачивании болта или шпильки разрезная часть латунной втулки расширяется; наружная накатка препятствует проворачиванию.
Выбранное исполнение
M10. Артикул производителя: 9640072210.
Размер: M10.
Материал: Латунь.
Длина (мм): 34.
Условия выбора
Проверьте резьбу ответной детали, глубину её захода и основание. Этот тип не следует подменять забивным анкером с отдельным установочным пуансоном.
Основания, указанные для серии: Полнотелый глиняный кирпич; Полнотелый легкий керамзит; Природный камень; Пустотелая плита; Растянутая зона бетона; Силикатный кирпич; Сжатая зона бетона. Применимость к конкретному узлу проверяют по документации выбранного исполнения.
