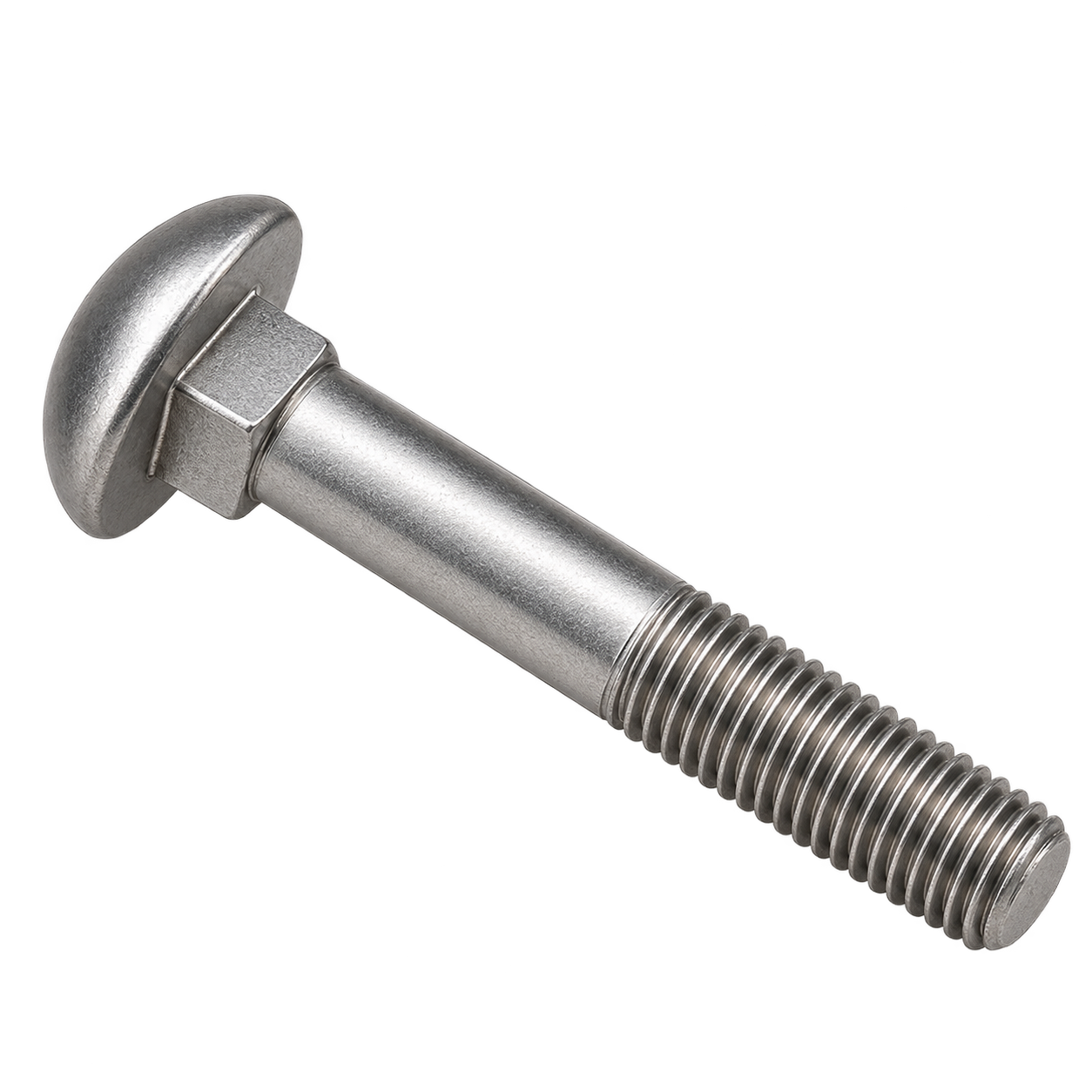

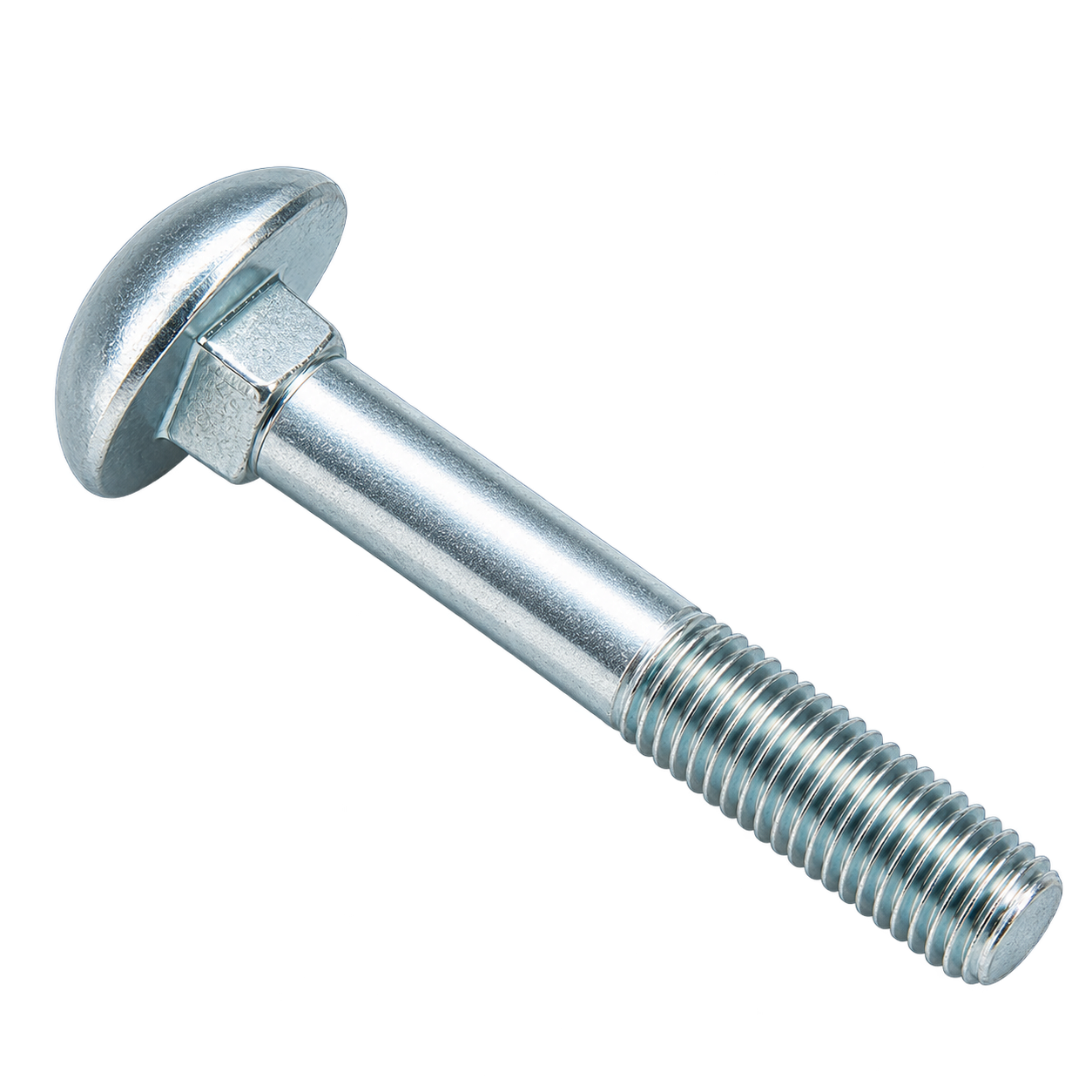

Болты с полукруглой головкой и квадратным подголовком DIN 603

Полукруглая головка и квадратный подголовок

Болт с полукруглой головкой и квадратным подголовком применяют в соединениях, где с одной стороны нужна гладкая наружная головка, а затяжка выполняется со стороны гайки. Такая конструкция встречается в деревянных и металлических сборках с подходящим посадочным местом.

Квадратный участок под головкой помогает удерживать болт от проворачивания, когда он входит в предусмотренное отверстие или посадку. В обычном свободном круглом отверстии этот эффект нельзя считать обеспеченным. При замене проверьте не только резьбу, но и размеры подголовка.

Со стороны гайки учитывайте шайбу и площадь опоры, особенно при соединении материалов, которые могут сминаться. Полукруглая головка остаётся над поверхностью; если требуется крепление заподлицо, нужен другой тип изделия и соответствующее отверстие.

Что сохранить в заявке по DIN 603

Для повторения этой позиции в заявке сохраняйте DIN 603, точный размер и количество. Материал, покрытие и прочность выбирайте по требованиям узла. Диапазон длин в исходной номенклатуре не заменяет конкретный размер изделия для заказа.

Если требуется заменить крепёж другого стандарта, сравните размеры и конструкцию по документации. Близкое название и одинаковое обозначение М не подтверждают совместимость всех элементов. Для партии разных размеров разделяйте строки заявки — это упрощает комплектацию и проверку при получении.

ГОСТ, DIN и ISO: что меняется при подборе

ГОСТ, DIN и ISO — обозначения систем стандартов. Номер стандарта помогает определить конструкцию и установленные требования к изделию. При этом материал, покрытие и класс прочности проверяют у выбранной позиции: один номер стандарта не описывает все условия применения.

У крепежа бывают близкие аналоги по разным стандартам, но одинаковое название и размер не подтверждают полную взаимозаменяемость. Могут различаться размеры головки, высота гайки, длина резьбы и допуски. Если в чертеже указан конкретный стандарт, сохраняйте его при заказе; замену сравнивайте по параметрам изделий и требованиям узла.

Стопорение и замена стандартов: когда это работает

Сопротивление отвинчиванию создают разные решения: стопорная вставка гайки, контровка, специальные шайбы и другие предусмотренные конструкцией элементы. У них различаются принцип действия и условия применения. Неметаллическая вставка гайки взаимодействует с резьбой, а кромки гровера — с опорными поверхностями. Название «стопорный» не означает одинаковый результат для любой вибрации, температуры и поверхности.

У гровера сопротивление повороту зависит, в частности, от возможности кромок взаимодействовать с поверхностью. При высоких динамических нагрузках или смазанных поверхностях его нельзя считать достаточным подтверждённым решением против самоотвинчивания. Для таких условий выбирают способ стопорения по требованиям узла.

Замена близкого ГОСТ, DIN или ISO возможна, когда совпадают необходимые для узла размеры, свойства и требования. Таблица аналогов помогает найти кандидата на замену, после чего сравнивают конкретные изделия. Например, болты с полной и неполной резьбой одного диаметра нельзя объединять только по похожей головке. Если совместимость отдельной пары не установлена, сохраните оба обозначения в вопросе о подборе и передайте чертёж — так важное требование останется в заявке.

Как подготовить заявку и проверить её при получении

Начните с чертежа, спецификации или снятого изделия. Укажите конструкцию, стандарт, точный размер, необходимые материал и покрытие, прочность и количество. Каждый размер должен быть отдельной строкой. Гайки и шайбы добавляйте отдельными позициями, сохраняя их связь с соответствующими болтами.

Количество в штуках, масса изделий и фасовка — разные данные. Упаковка 5 кг содержит разное число крупных и мелких изделий. Справочный вес помогает подготовить закупку и доставку, но не заменяет фактическую массу партии. Для шпилек заранее различайте длину поставляемого стержня и длину деталей после раскроя.

При приёмке удобно сверять обозначение стандарта, размеры, маркировку прочности и комплектность с сохранённой заявкой. Для повторной закупки оставьте точные обозначения позиций: это уменьшает риск выбрать внешне похожую деталь с другой конструкцией.
