Комплектующая
Вал с охлаждением в сборе

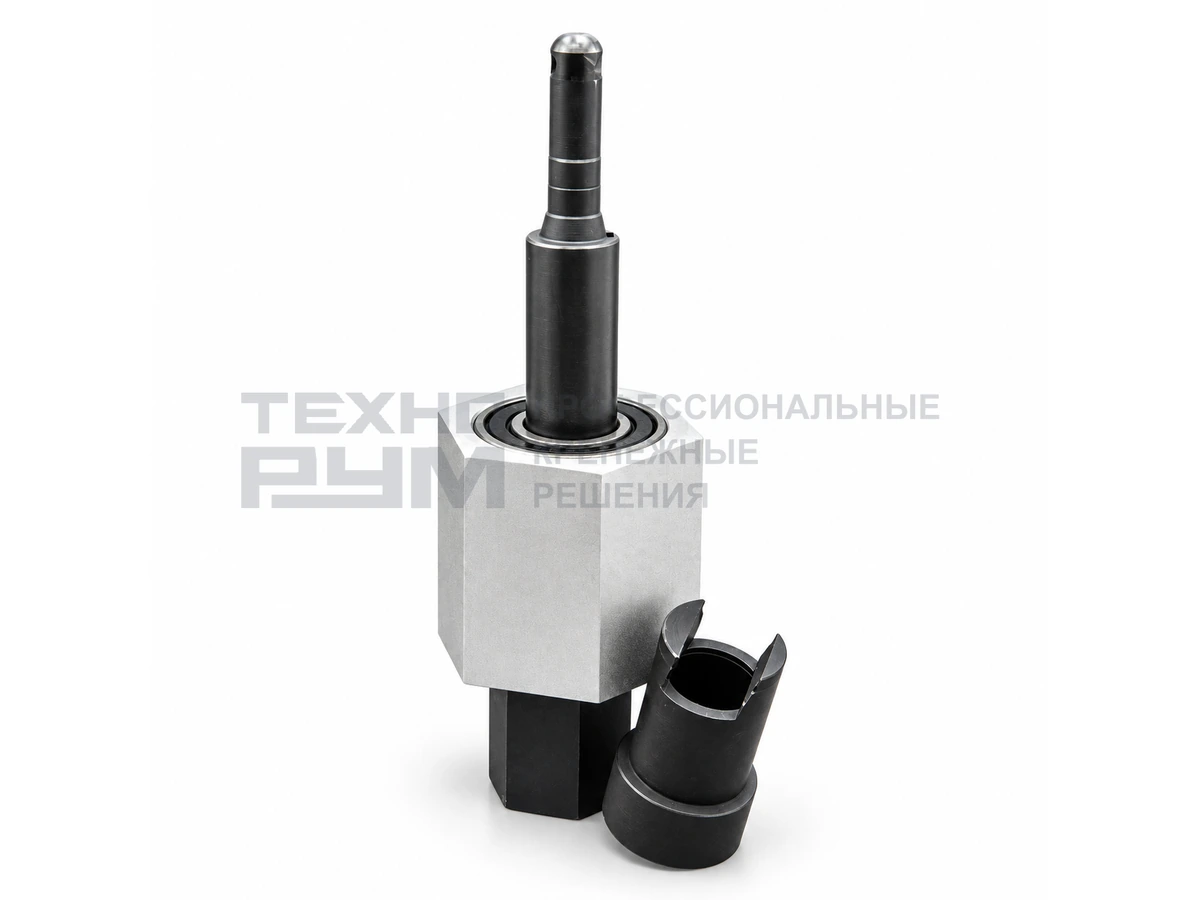

Визуализация серии Вал с охлаждением в сборе. Параметры выбранного исполнения — в характеристиках.
Переходной вал с муфтой и элементами узла подрезки для ремонта сверлильного оборудования.
- Посадочный диаметр вала
- 14 мм
Характеристики исполнения
Параметры относятся к Вал с охлаждением в сборе.
- Посадочный диаметр вала
- 14 мм
Комплектация и подбор
Комплектация изделия
- Вал
- Шестигранная муфта
- Два подшипника
- Два сальника
- Втулка узла подрезки
Окончательный состав поставки фиксируют в предложении по выбранной модели.
Что проверить перед заказом
- Модель и серийные данные станка
- Посадочные размеры
- Состояние муфты и системы охлаждения
Куда устанавливается узел
Исправная геометрия вала важна для точности отверстия; замену подбирают по посадке и конкретному станку.
Вал с охлаждением — ремонтный узел сверлильного оборудования. Его устанавливают в совместимый станок, а не в фасадную плиту.
Для подбора нужны модель станка, фотографии и посадочные размеры заменяемого узла. После ремонта проверяют подачу охлаждения, работу механизма подрезки и геометрию пробного отверстия.
Технология и порядок контроля
Документы по исполнению
Уточним применимые документы и монтажные требования по точной модели изделия, материалу панели и вашему узлу.
Справочник Технорум объясняет принцип и порядок подбора. Он не заменяет паспорт изделия и проектную документацию.
