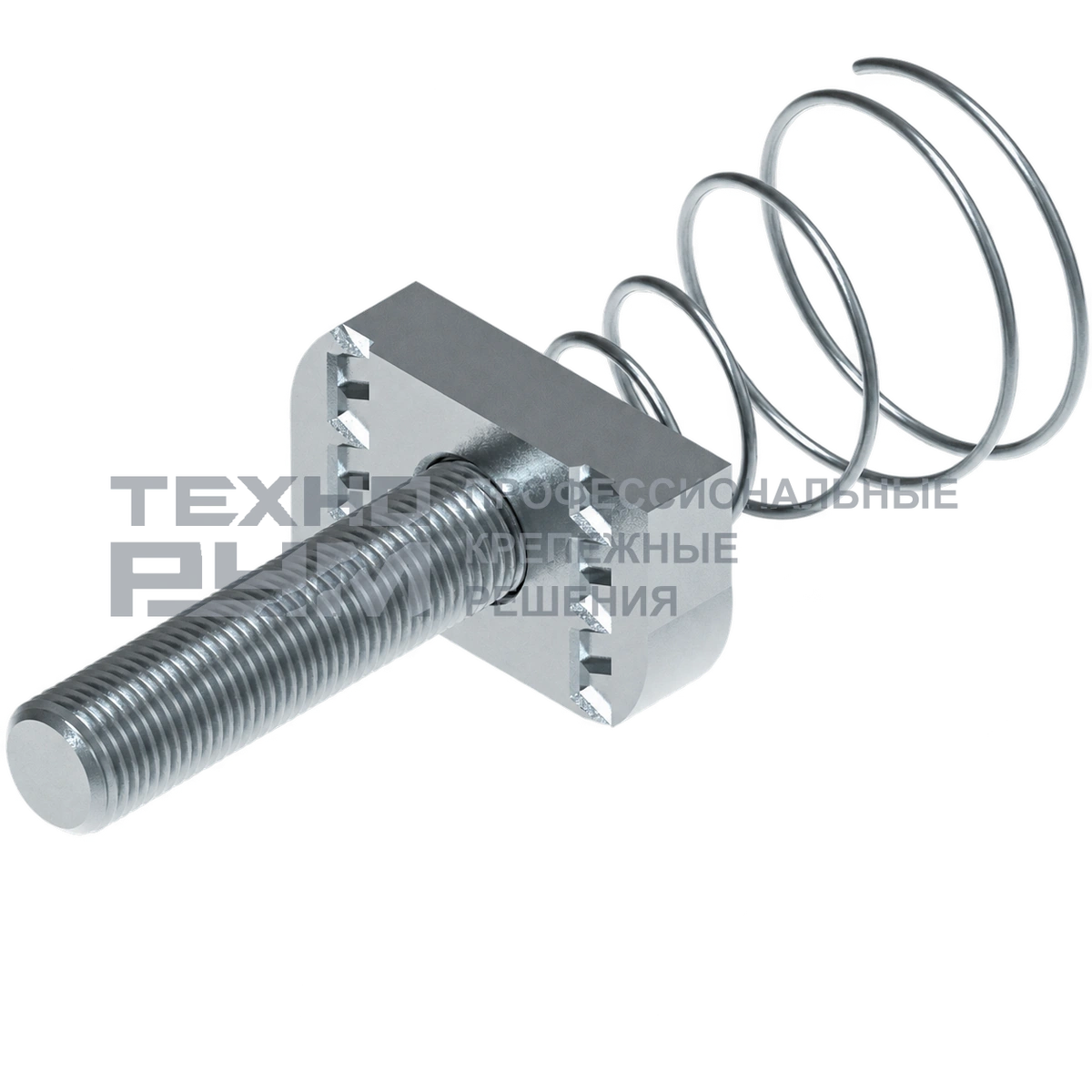

Т-болт с пружиной

Артикул: ТБП

Позволяет присоединить деталь к каналу профиля через предусмотренную головку болта.

Покрытие: Электрохимическое цинкование, Термодиффузионное цинкование

Размерное исполнение по таблице

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Т-болт зацепляется специальной головкой за канал профиля. Т-комплект представляет предусмотренный набор деталей для такого узла.

Т-болт удерживает деталь снаружи профиля, опираясь головкой на края паза изнутри.

Основные характеристики

Исполнение: Электрохимическое цинкование, Термодиффузионное цинкование

Как читать параметры

Размер головки относится к пазу.
Резьба относится к ответной гайке.

Размеры и технические данные для проекта

Артикул	М, мм	L, мм	S, мм	Вес, кг/шт
ТБП830	8	30	6	0,041
ТБП840	8	40	6	0,043
ТБП850	8	50	6	0,045
ТБП860	8	60	6	0,047
ТБП1030	10	30	8	0,055
ТБП1040	10	40	8	0,060
ТБП1050	10	50	8	0,065
ТБП1060	10	60	8	0,070
ТБП1230	12	30	10	0,064
ТБП1240	12	40	10	0,069
ТБП1250	12	50	10	0,074
ТБП1260	12	60	10	0,079

Где используют

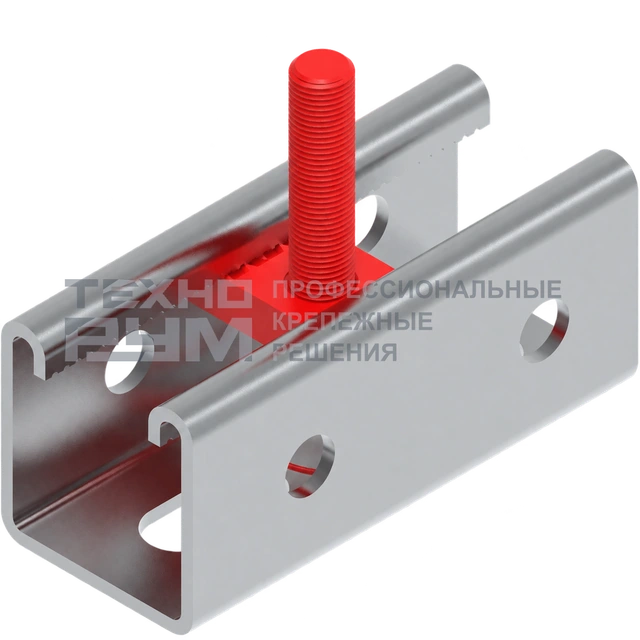

Крепление монтажной детали к профилю Т-болтом

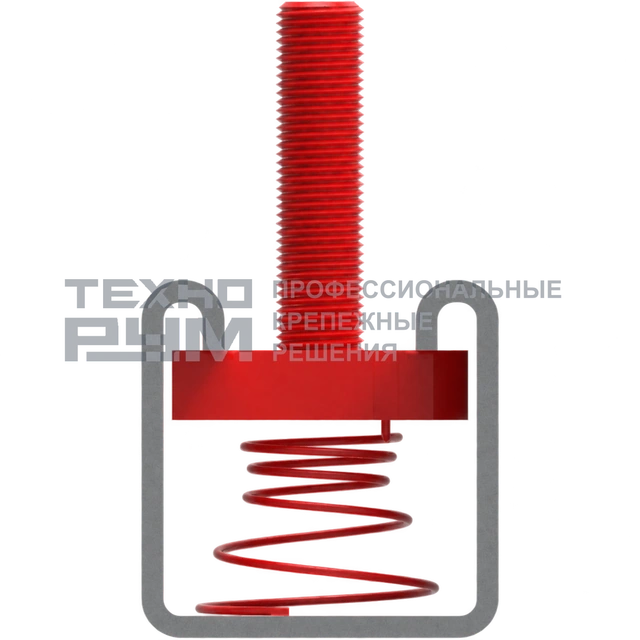

Сборка соединения в канале профиля с Т-болтом

Как выбрать исполнение

Специальная головка зацепляется за края канала.
Длина связана с толщиной закрепляемых деталей.
Т-комплект объединяет определённые части соединения.

Условия и ограничения

Неправильная посадка головки не образует рабочего зацепления.
Резьба не описывает форму головки и её совместимость с каналом.

Сопутствующие элементы

Монтажный профиль
Ответная гайка
Соединяемый элемент

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Т-болт — Болт с головкой для зацепления за канал профиля.

Позиционирование — Удержание детали в выбранном месте перед окончательной фиксацией.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
