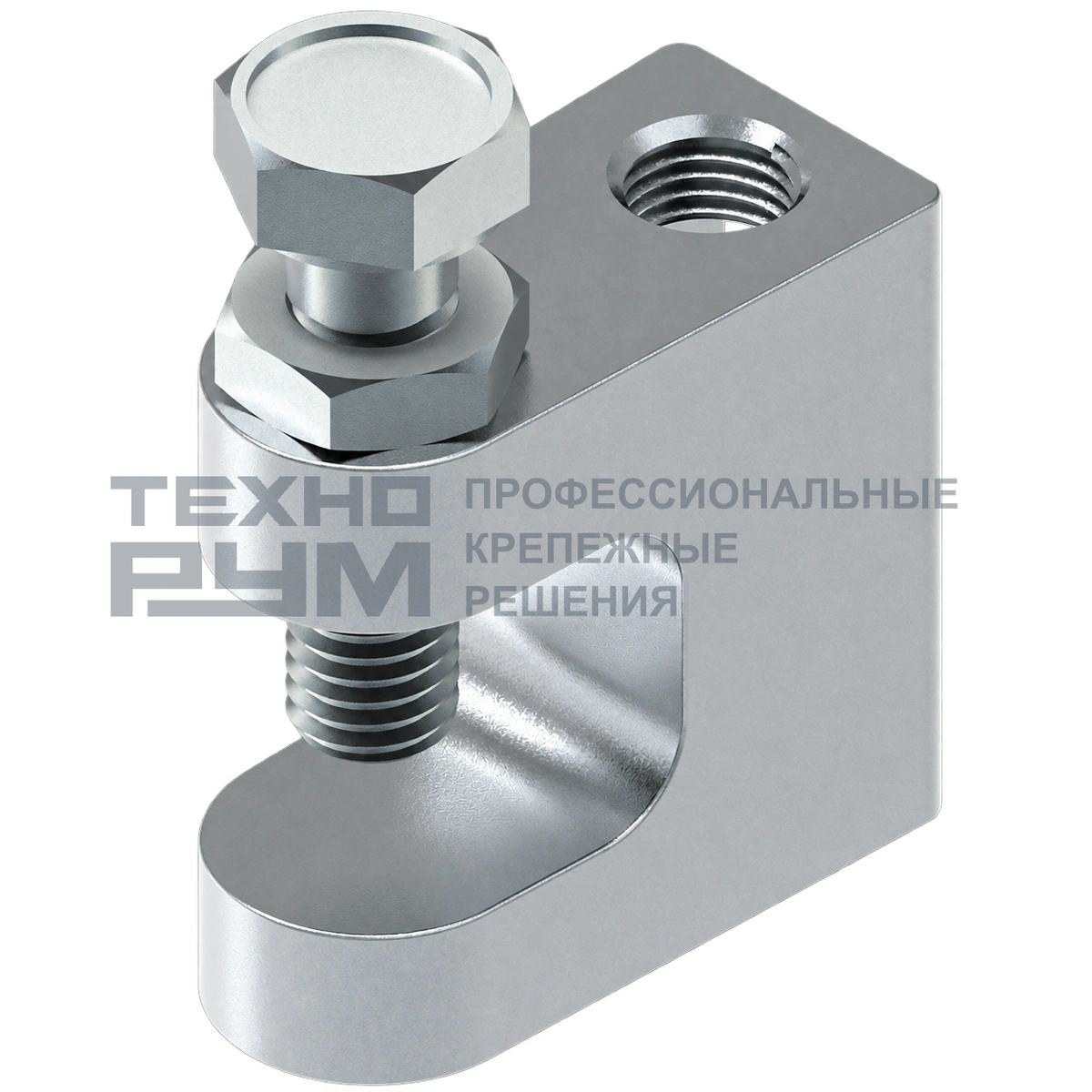

Струбцина монтажная

Артикул: СМ

Создаёт зажимную точку для подвеса на стальной балке.

Покрытие: Электрохимическое цинкование, термодиффузионное цинкование

Размерное исполнение по таблице

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Монтажная струбцина зажимается на стальной балке и создаёт точку подвеса инженерной конструкции.

На стальной балке струбцина создаёт место присоединения инженерного подвеса.

Основные характеристики

Исполнение: Электрохимическое цинкование, термодиффузионное цинкование

Как читать параметры

Диапазон захвата относится к полке.
Резьба или отверстие описывает нижнее присоединение.

Размеры и технические данные для проекта

Артикул	M, мм	H, мм	B, мм	S, мм	b, мм	A, мм	F, max	Вес, кг/шт	Упаковка, шт
CМ8	8	35	37	16	19	18	180	0.085	100
CМ10	10	40	40	17	20	18	230	0.130	100
CМ12	12	45	45	19	25	24	270	0.175	100

Где используют

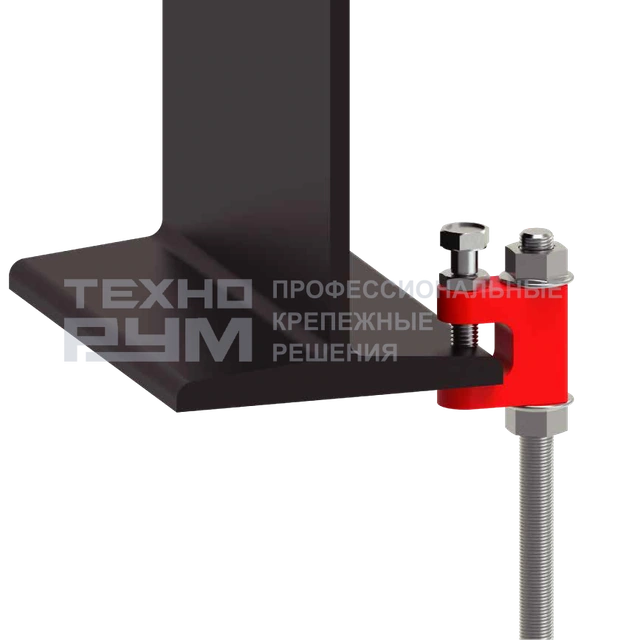

Крепление шпильки или нижней подвесной детали к стальной балке через монтажную струбцину

Как выбрать исполнение

Захват струбцины связан с толщиной полки балки.
Ориентация влияет на направление усилия.
Нижнее присоединение создаёт точку подвеса.

Условия и ограничения

Струбцина не является анкером для любого основания.
Удержание зависит от посадки на полке и затяжки зажимной части.

Сопутствующие элементы

Стальная балка
Шпилька или нижний подвес соответствующей конструкции

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.
