Страт-стойка 41х41

Артикул: СС41

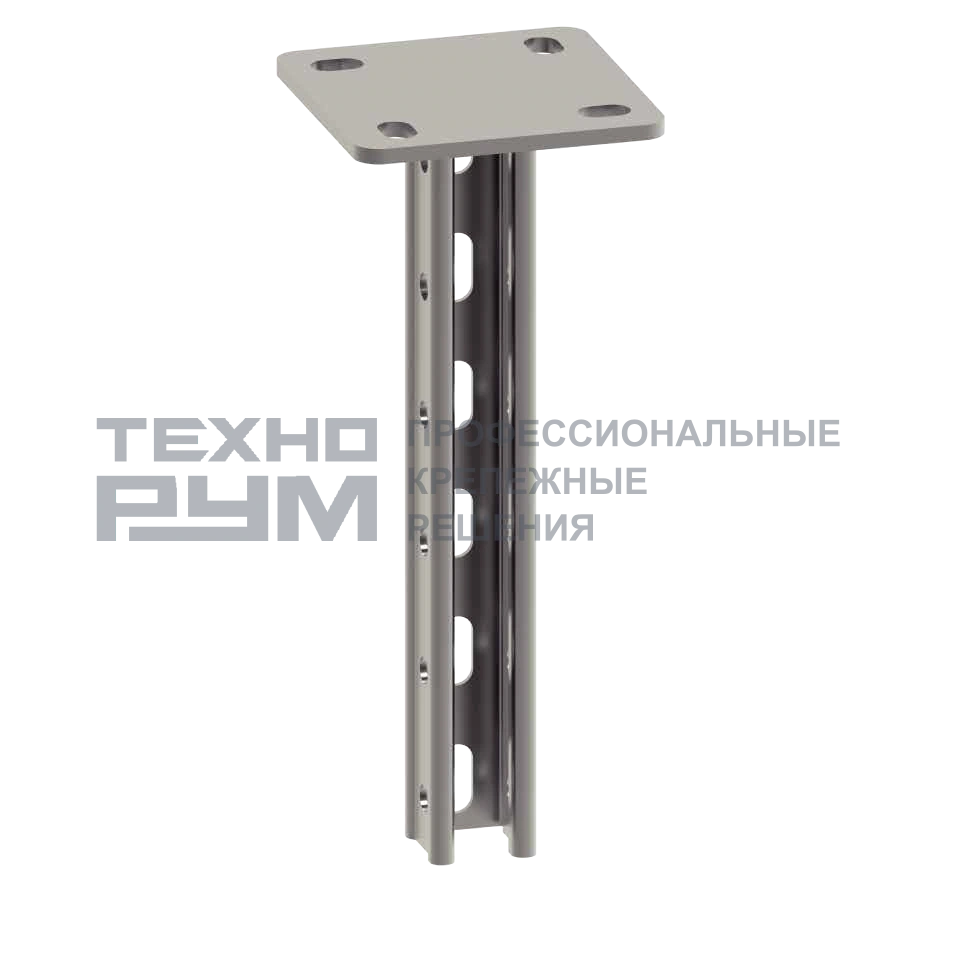

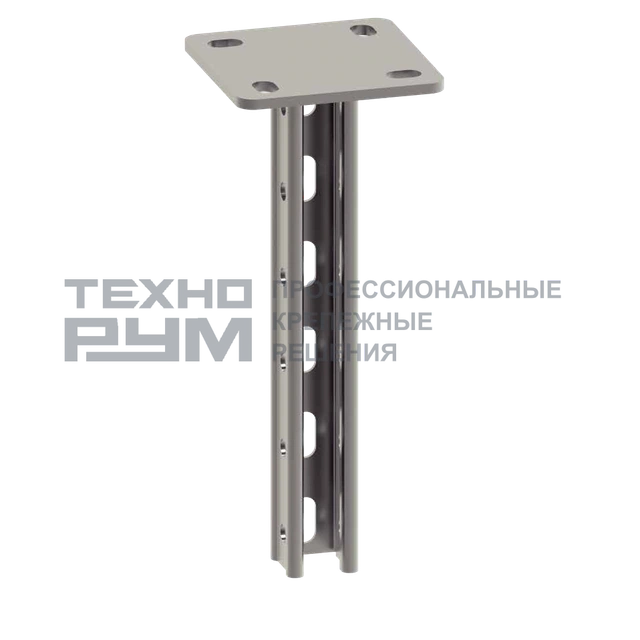

Визуализация фрагмента изделия.
Страт-стойка 41х41

Страт-стойка 41х41 · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Страт-стойка — готовый несущий элемент на основе монтажного профиля. На нём закрепляют консоли и другие детали инженерной конструкции.

Покрытие
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

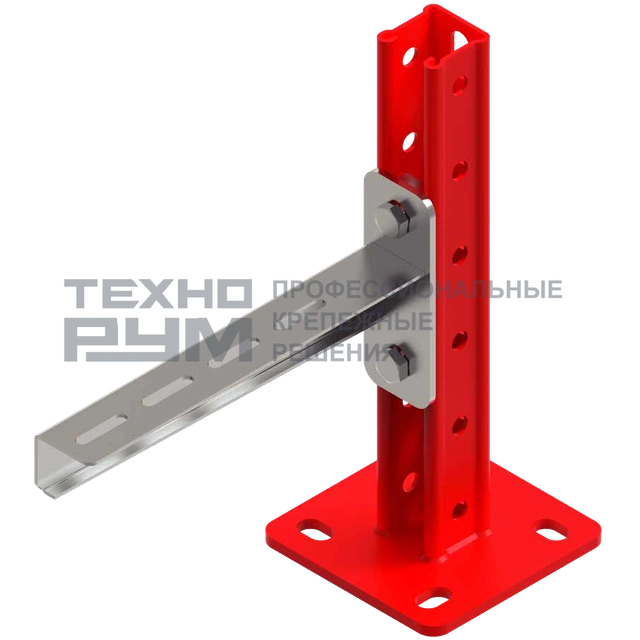

Стойка с несколькими консолями удерживает трассы на разных уровнях; основание воспринимает их совместную нагрузку. Организует вертикальную основу для одного или нескольких уровней коммуникаций.

Основные характеристики

Исполнение
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование

Как читать параметры

  • Высота описывает продольный габарит стойки.
  • Размер сечения и толщина характеризуют профиль выбранного исполнения.

Размеры и технические данные для проекта

АртикулL, ммS, мм (пятка)Вес, кг/шт
СС410220061,14
СС410330061,38
СС410440061,61
СС410550061,85
СС410660062,09
СС410770062,32
СС410880062,56
СС410990062,79
СС4110100063,03
СС4111110063,27
СС4112120063,50
СС4113130063,74
СС4114140063,97
СС4115150064,21
СС4116160064,45
СС4117170064,68
СС4118180064,92
СС4119190065,15
СС4120200065,39
СС4121210065,63
СС4122220065,86
СС4123230066,10
СС4124240066,33
СС4125250066,57
СС4126260066,81
СС4127270067,04
СС4128280067,28
СС4129290067,51
СС4130300067,75

Где используют

  • Многоуровневые трассы
  • Опорные конструкции инженерных систем

Как выбрать исполнение

  • Высота стойки связана с числом уровней коммуникаций.
  • Одиночное и двойное исполнения имеют разную геометрию.
  • Положение консолей определяет направление усилий в основании.

Условия и ограничения

  • Готовая стойка не означает наличие всех креплений в поставке.
  • Односторонняя и симметричная нагрузки по-разному нагружают основание.

Сопутствующие элементы

  • Страт-консоли
  • Узлы крепления к основанию
  • Соединительный крепёж
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Уровень трассы — Высота отдельного ряда лотков или коммуникаций.

Вылет — Расстояние от стойки до точки приложения нагрузки на консоли.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Консоль выбирают по месту крепления, вылету и нагрузке. Траверсу на подвесах — по ширине трассы, длине подвеса и схеме закрепления. Крепёж к зданию подбирают под основание: бетонная стена, пустотелый блок и стальная балка требуют разных соединений.

Пример. Лоток шириной 200 мм идёт вдоль бетонной стены; в нашем плане между стеной и ближайшим бортом задан зазор 40 мм. Нужная длина опорной площадки — не меньше 200 + 40 = 240 мм. Из консолей с полезной площадкой 200 и 300 мм выбираем 300 мм. Затем проверяем её нагрузку на этом вылете и крепление к бетону; вариант 200 мм не помещает заданную компоновку.

Подобрать монтажный узел

Что включить в комплект опоры?

Разложите одну опору на детали и умножьте состав на число одинаковых узлов. Отдельно считайте крепление к зданию, несущую часть и фиксацию лотка. Если в системе гайки или шайбы входят в комплект, их не нужно повторно добавлять как отдельные позиции.

Пример. По принятому для этого объекта чертежу одна траверса подвешена на двух шпильках; на каждой — две гайки и две шайбы у траверсы. Для десяти одинаковых узлов выбираем 10 траверс, 20 шпилек, 40 гаек и 40 шайб. По этому же чертежу сверху стоят два анкерных крепления, а лоток держат два фиксатора: добавляем по 20 каждого. Это состав заданного узла, а не универсальная схема всех подвесов.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
