Страт-стойка двойная 41х41

Артикул: ССД41

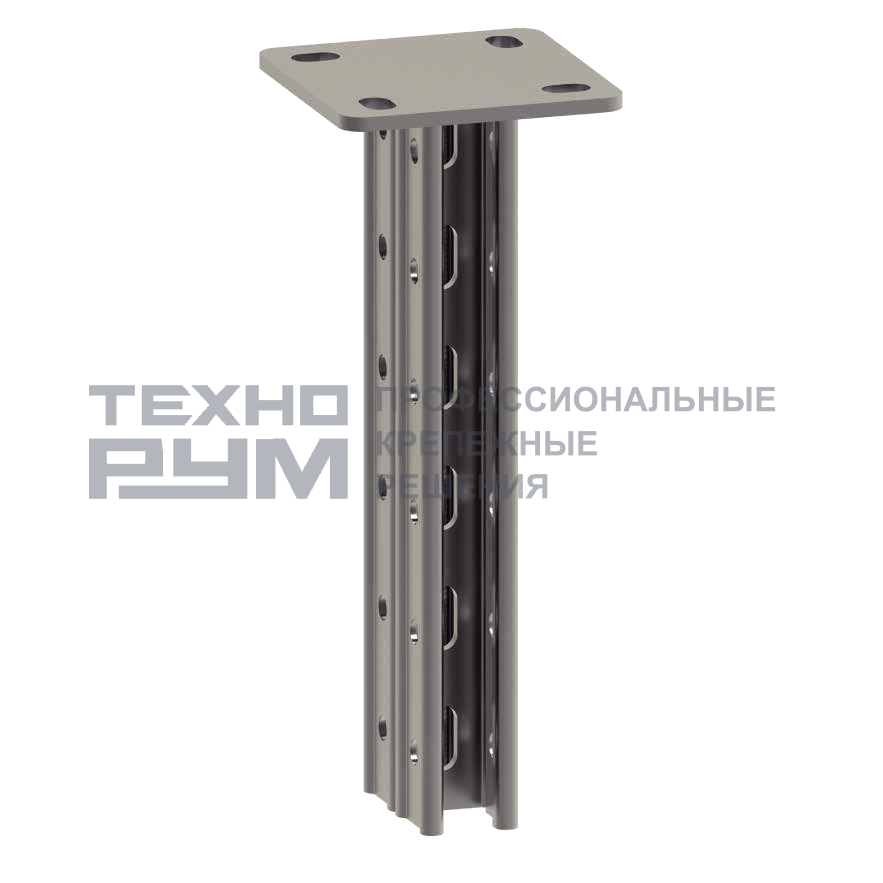

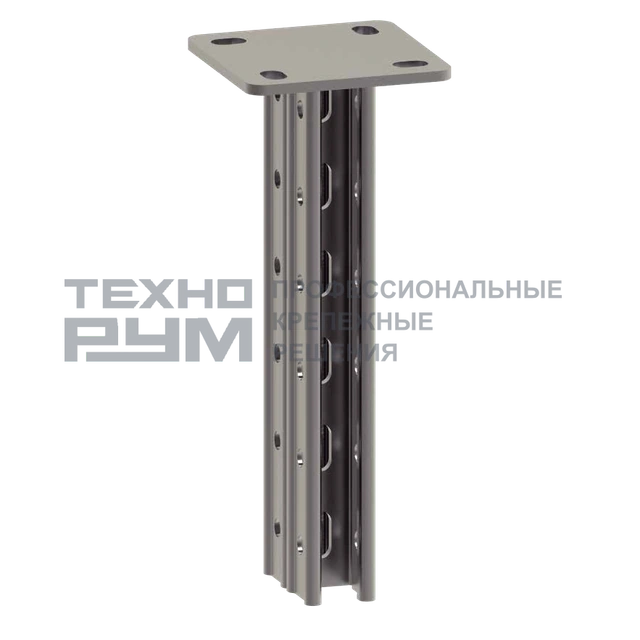

Визуализация фрагмента изделия.
Страт-стойка двойная 41х41

Страт-стойка двойная 41х41 · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Организует вертикальную основу для одного или нескольких уровней коммуникаций.

Покрытие
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0
Другое исполнениеМатериал и защита от коррозии

Для чего нужен товар

Страт-стойка — готовый несущий элемент на основе монтажного профиля. На нём закрепляют консоли и другие детали инженерной конструкции.

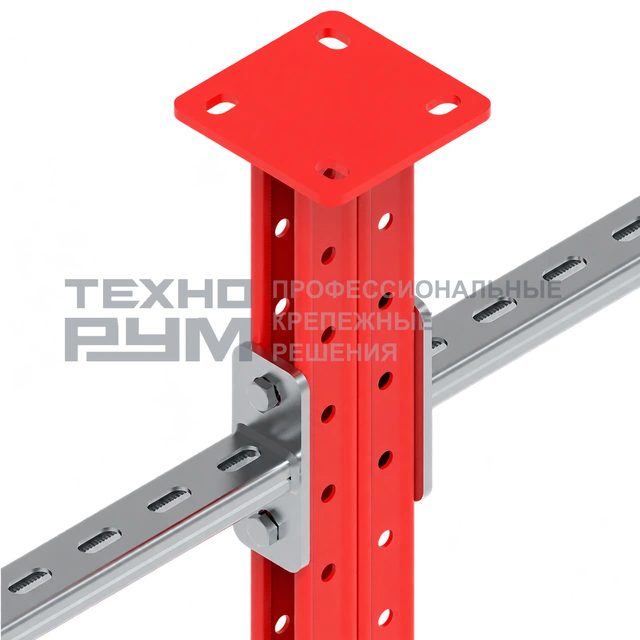

Стойка с несколькими консолями удерживает трассы на разных уровнях; основание воспринимает их совместную нагрузку.

Основные характеристики

Исполнение
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование

Как читать параметры

  • Высота описывает продольный габарит стойки.
  • Размер сечения и толщина характеризуют профиль выбранного исполнения.

Размеры и технические данные для проекта

АртикулL, ммS, мм (пятка)Вес, кг/шт
ССД410220061,61
ССД410330062,09
ССД410440062,56
ССД410550063,03
ССД410660063,50
ССД410770063,97
ССД410880064,45
ССД410990064,92
ССД4110100065,39
ССД4111110065,86
ССД4112120066,33
ССД4113130066,81
ССД4114140067,28
ССД4115150067,75
ССД4116160068,22
ССД4117170068,69
ССД4118180069,17
ССД4119190069,64
ССД41202000610,11
ССД41212100610,58
ССД41222200611,05
ССД41232300611,53
ССД41242400612,00
ССД41252500612,47
ССД41262600612,94
ССД41272700613,41
ССД41282800613,89
ССД41292900614,36
ССД41303000614,83

Где используют

  • Многоуровневые трассы
  • Опорные конструкции инженерных систем

Как выбрать исполнение

  • Высота стойки связана с числом уровней коммуникаций.
  • Одиночное и двойное исполнения имеют разную геометрию.
  • Положение консолей определяет направление усилий в основании.

Условия и ограничения

  • Готовая стойка не означает наличие всех креплений в поставке.
  • Односторонняя и симметричная нагрузки по-разному нагружают основание.

Сопутствующие элементы

  • Страт-консоли
  • Узлы крепления к основанию
  • Соединительный крепёж
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Уровень трассы — Высота отдельного ряда лотков или коммуникаций.

Вылет — Расстояние от стойки до точки приложения нагрузки на консоли.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.

Порядок подбора трассы
