Страт-профиль двойной 41х41

Артикул: СПД41

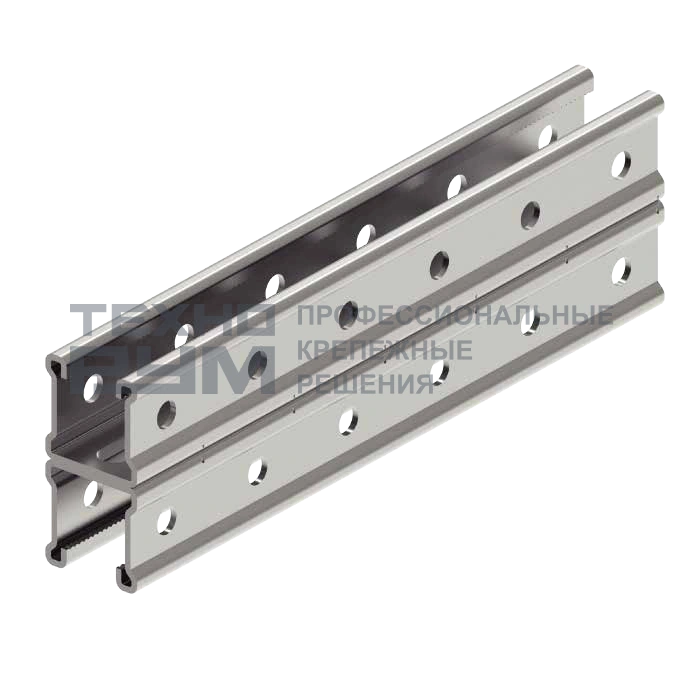

Визуализация фрагмента изделия.
Страт-профиль двойной 41х41

Страт-профиль двойной 41х41 · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Позволяет собрать и отрегулировать несущую конструкцию без изготовления каждого соединения на заказ.

Покрытие
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование
Толщина исполнений по таблице, мм
2; 2,5

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Для чего нужен товар

Страт-профиль — монтажный канал с загнутыми внутрь краями. В его паз устанавливают специальные гайки и крепёж для сборки рам и опор.

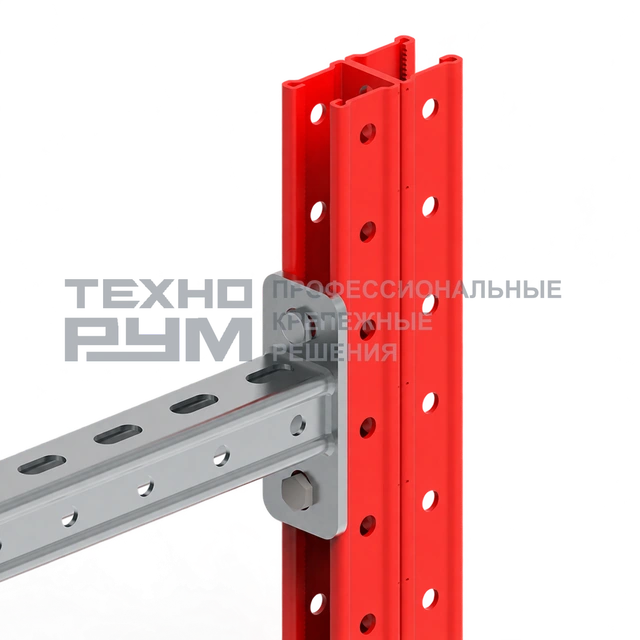

В раме страт-профиль образует стойки и перекладины, а канальные гайки создают точки крепления в пазу.

Основные характеристики

Исполнение
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование
Толщина исполнений по таблице, мм
2; 2,5

Как читать параметры

  • Размер сечения — поперечный габарит канала.
  • Двойное исполнение состоит из соединённых каналов.

Размеры и технические данные для проекта

АртикулL, ммS, ммВес, кг/шт
СПД41602060002,022,92
СПД41302030002,011,46
СПД41292029002,011,08
СПД41282028002,010,70
СПД41272027002,010,31
СПД41262026002,09,93
СПД41252025002,09,55
СПД41242024002,09,17
СПД41232023002,08,79
СПД41222022002,08,40
СПД41212021002,08,02
СПД41202020002,07,64
СПД41192019002,07,26
СПД41182018002,06,88
СПД41172017002,06,49
СПД41162016002,06,11
СПД41152015002,05,73
СПД41142014002,05,35
СПД41132013002,04,97
СПД41122012002,04,58
СПД41112011002,04,20
СПД41102010002,03,82
СПД4109209002,03,44
СПД4108208002,03,06
СПД4107207002,02,67
СПД4106206002,02,29
СПД4105205002,01,91
СПД4104204002,01,53
СПД4103203002,01,15
Толщина, 2,5мм
СПД41602560002,528,32
СПД41302530002,514,16
СПД41292529002,513,69
СПД41282528002,513,22
СПД41272527002,512,74
СПД41262526002,512,27
СПД41252525002,511,80
СПД41242524002,511,33
СПД41232523002,510,86
СПД41222522002,510,38
СПД41212521002,59,91
СПД41202520002,59,44
СПД41192519002,58,97
СПД41182518002,58,50
СПД41172517002,58,02
СПД41162516002,57,55
СПД41152515002,57,08
СПД41142514002,56,61
СПД41132513002,56,14
СПД41122512002,55,66
СПД41112511002,55,19
СПД41102510002,54,72
СПД4109259002,54,25
СПД4108258002,53,78
СПД4107257002,53,30
СПД4106256002,52,83
СПД4105255002,52,36
СПД4104254002,51,89
СПД4103253002,51,42

Где используют

  • Опоры кабельных лотков
  • Рамы инженерного оборудования
  • Опорные каркасы для труб и воздуховодов

Как выбрать исполнение

  • Одиночный и двойной профили отличаются конструкцией каналов.
  • Форма паза связана с посадкой канальных гаек.
  • Длина, толщина и схема опирания влияют на работу перекладины.

Условия и ограничения

  • Одинаковый внешний размер не подтверждает одинаковую форму паза.
  • Монтажный профиль сам по себе не задаёт огнестойкость линии.

Сопутствующие элементы

  • Страт-гайки
  • Соединительные пластины
  • Опоры и консоли
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Паз — Открытая продольная часть канала для установки крепежа.

Монтажная рама — Собранный из профилей каркас для размещения оборудования.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Консоль выбирают по месту крепления, вылету и нагрузке. Траверсу на подвесах — по ширине трассы, длине подвеса и схеме закрепления. Крепёж к зданию подбирают под основание: бетонная стена, пустотелый блок и стальная балка требуют разных соединений.

Пример. Лоток шириной 200 мм идёт вдоль бетонной стены; в нашем плане между стеной и ближайшим бортом задан зазор 40 мм. Нужная длина опорной площадки — не меньше 200 + 40 = 240 мм. Из консолей с полезной площадкой 200 и 300 мм выбираем 300 мм. Затем проверяем её нагрузку на этом вылете и крепление к бетону; вариант 200 мм не помещает заданную компоновку.

Подобрать монтажный узел

Что включить в комплект опоры?

Разложите одну опору на детали и умножьте состав на число одинаковых узлов. Отдельно считайте крепление к зданию, несущую часть и фиксацию лотка. Если в системе гайки или шайбы входят в комплект, их не нужно повторно добавлять как отдельные позиции.

Пример. По принятому для этого объекта чертежу одна траверса подвешена на двух шпильках; на каждой — две гайки и две шайбы у траверсы. Для десяти одинаковых узлов выбираем 10 траверс, 20 шпилек, 40 гаек и 40 шайб. По этому же чертежу сверху стоят два анкерных крепления, а лоток держат два фиксатора: добавляем по 20 каждого. Это состав заданного узла, а не универсальная схема всех подвесов.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.
