Страт-консоль двойная 41х21

Артикул: СКД21

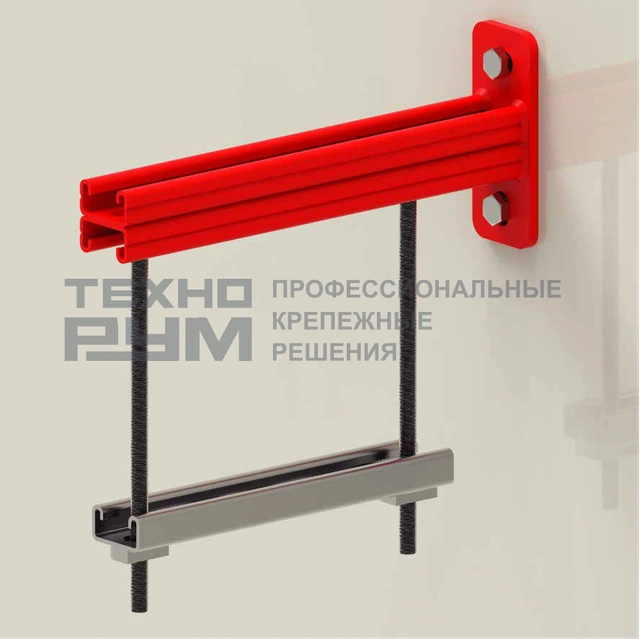

Визуализация фрагмента изделия.

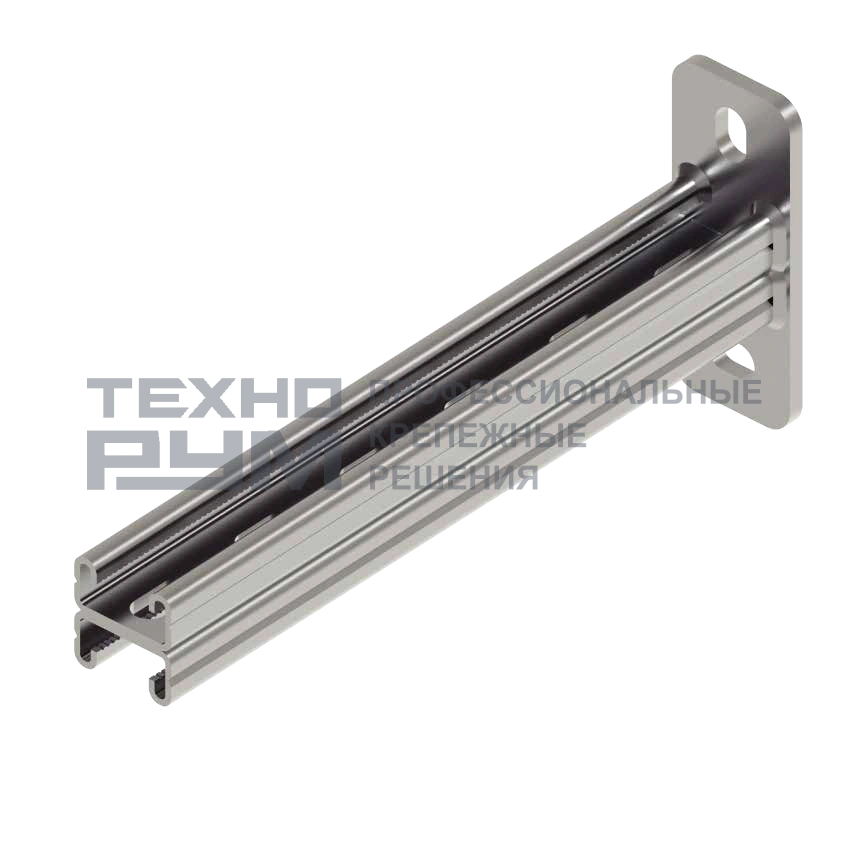

Страт-консоль двойная 41х21

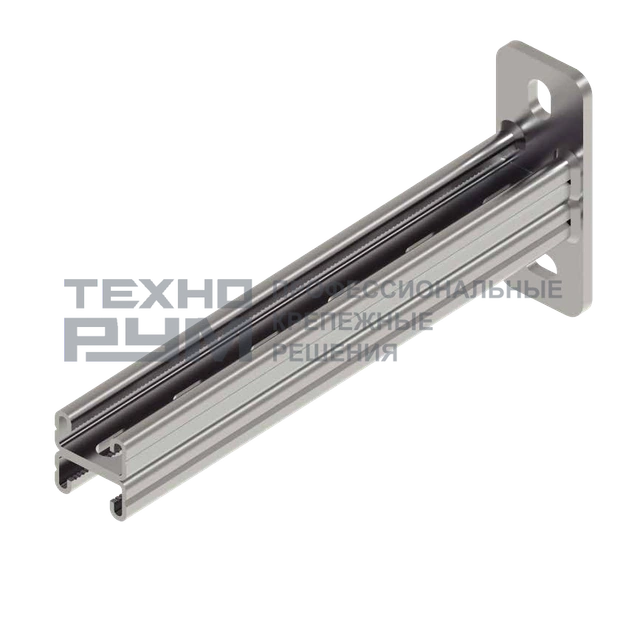

Страт-консоль двойная 41х21 · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Страт-консоль — выступающая опора из монтажного профиля. На неё устанавливают лоток или другую инженерную коммуникацию.

Покрытие
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

Консоль поддерживает лоток сбоку от стойки; перемещение лотка ближе к краю увеличивает плечо нагрузки.

Основные характеристики

Исполнение
Цинкование методом Сендзимира, Электрохимическое цинкование, Горячее цинкование

Как читать параметры

  • Вылет — длина выступающей опорной части.
  • Нагрузка у конца и у основания действует на консоль по-разному.

Размеры и технические данные для проекта

АртикулL, ммS, мм (пятка)Вес, кг/шт
СКД212020060,72
СКД212525060,91
СКД213030061,09
СКД213535061,27
СКД214040081,49
СКД214545081,68
СКД215050081,87
СКД215555082,05
СКД216060082,24
СКД216565082,43
СКД217070082,61
СКД217575082,80
СКД218080083,00
СКД218585083,18
СКД219090083,36
СКД21100100083,70

Где используют

  • Опоры кабельных лотков
  • Опорные конструкции труб и воздуховодов

Как выбрать исполнение

  • Вылет связан с расстоянием от основания до коммуникации.
  • Сечение и одиночная либо двойная форма описывают конструкцию консоли.
  • Расположение нагрузки влияет на усилия у основания.

Условия и ограничения

  • Удлинение консоли увеличивает усилия у основания.
  • Характеристика одного сечения не относится автоматически к другому.

Сопутствующие элементы

  • Страт-стойка или основание
  • Крепление лотка
  • Крепёж консоли
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Консоль — Опора, закреплённая с одной стороны.

Плечо нагрузки — Расстояние от крепления до места действия силы.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Консоль выбирают по месту крепления, вылету и нагрузке. Траверсу на подвесах — по ширине трассы, длине подвеса и схеме закрепления. Крепёж к зданию подбирают под основание: бетонная стена, пустотелый блок и стальная балка требуют разных соединений.

Пример. Лоток шириной 200 мм идёт вдоль бетонной стены; в нашем плане между стеной и ближайшим бортом задан зазор 40 мм. Нужная длина опорной площадки — не меньше 200 + 40 = 240 мм. Из консолей с полезной площадкой 200 и 300 мм выбираем 300 мм. Затем проверяем её нагрузку на этом вылете и крепление к бетону; вариант 200 мм не помещает заданную компоновку.

Подобрать монтажный узел

Что включить в комплект опоры?

Разложите одну опору на детали и умножьте состав на число одинаковых узлов. Отдельно считайте крепление к зданию, несущую часть и фиксацию лотка. Если в системе гайки или шайбы входят в комплект, их не нужно повторно добавлять как отдельные позиции.

Пример. По принятому для этого объекта чертежу одна траверса подвешена на двух шпильках; на каждой — две гайки и две шайбы у траверсы. Для десяти одинаковых узлов выбираем 10 траверс, 20 шпилек, 40 гаек и 40 шайб. По этому же чертежу сверху стоят два анкерных крепления, а лоток держат два фиксатора: добавляем по 20 каждого. Это состав заданного узла, а не универсальная схема всех подвесов.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
