Соединитель четырехсторонний

Артикул: С4

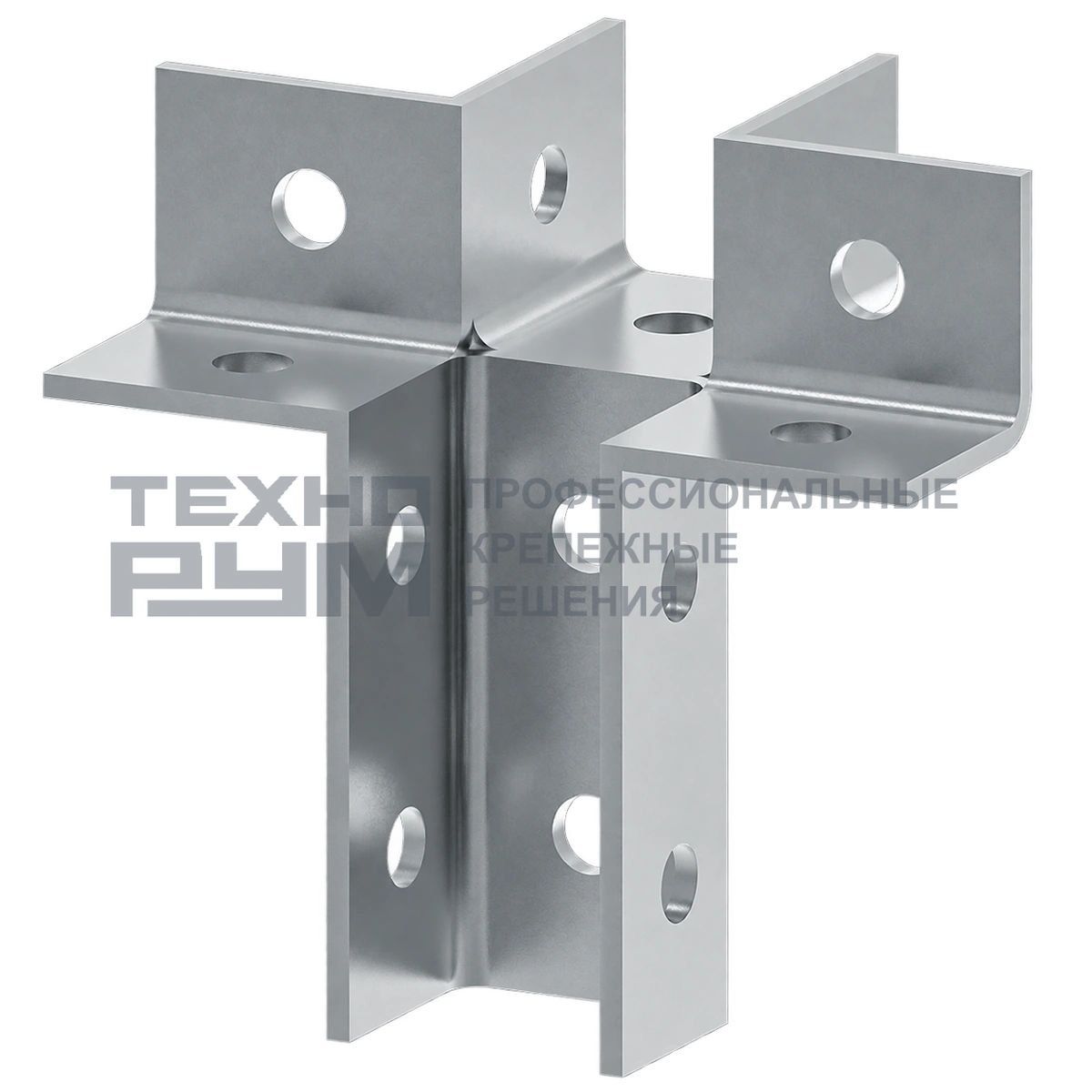

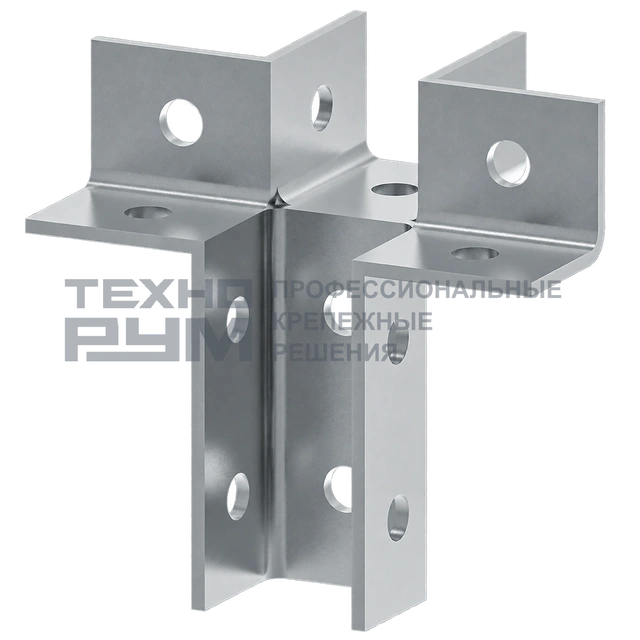

Визуализация фрагмента изделия.
Соединитель четырехсторонний

Соединитель четырехсторонний · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

Многосторонний соединитель или угловая пластина связывает монтажные профили в заданной пространственной геометрии.

Вес, кг
0.77
Толщина, мм
4
Покрытие
Электрохимическое цинкование, Термодиффузионное цинкование

В спецификацию проекта

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

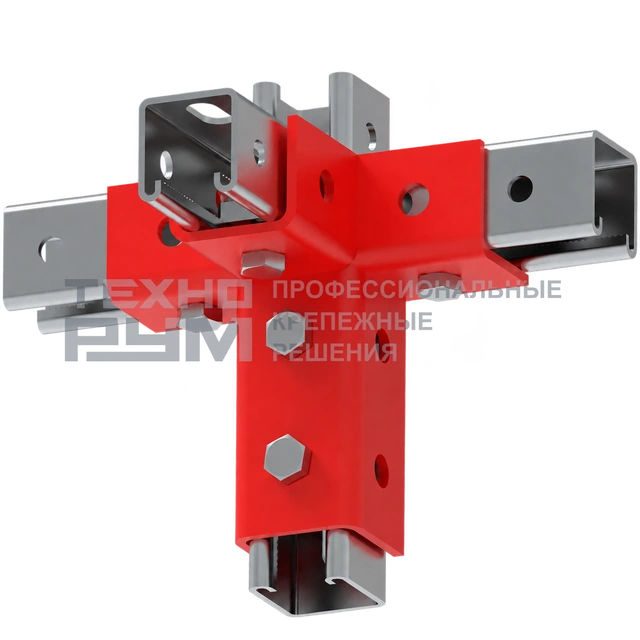

В пространственной раме соединитель связывает перекладину и стойку в нескольких направлениях.

Основные характеристики

Вес, кг
0.77
Толщина, мм
4
Исполнение
Электрохимическое цинкование, Термодиффузионное цинкование

Как читать параметры

  • Трёх- и четырёхсторонняя форма описывает число направлений.
  • Сечение профиля связано с посадкой соединителя.

Размеры и технические данные для проекта

Размерный чертёж изделия

С4 · соединитель четырехсторонний

Геометрия и размеры — С4 · соединитель четырехсторонний
Геометрия и размеры · Открыть крупнее ↗

Где используют

  • Сборка пространственной рамы из страт-профилей
  • Присоединение поперечины и стойки соответствующим соединителем

Как выбрать исполнение

  • Число сторон соответствует числу присоединяемых направлений.
  • Плоскости соединителя задают пространственную форму узла.
  • Отверстия связывают детали с профилями.

Условия и ограничения

  • Соединитель не задаёт допустимую нагрузку всей рамы.
  • Свободное отверстие не является разрешением дополнительной нагрузки.

Сопутствующие элементы

  • Страт-профили
  • Канальные гайки и болты
  • Опоры монтажной рамы
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Пространственный узел — Соединение деталей, расположенных в нескольких плоскостях.

Т-образный узел — Примыкание одного элемента к проходящему профилю.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Консоль выбирают по месту крепления, вылету и нагрузке. Траверсу на подвесах — по ширине трассы, длине подвеса и схеме закрепления. Крепёж к зданию подбирают под основание: бетонная стена, пустотелый блок и стальная балка требуют разных соединений.

Пример. Лоток шириной 200 мм идёт вдоль бетонной стены; в нашем плане между стеной и ближайшим бортом задан зазор 40 мм. Нужная длина опорной площадки — не меньше 200 + 40 = 240 мм. Из консолей с полезной площадкой 200 и 300 мм выбираем 300 мм. Затем проверяем её нагрузку на этом вылете и крепление к бетону; вариант 200 мм не помещает заданную компоновку.

Подобрать монтажный узел

Что включить в комплект опоры?

Разложите одну опору на детали и умножьте состав на число одинаковых узлов. Отдельно считайте крепление к зданию, несущую часть и фиксацию лотка. Если в системе гайки или шайбы входят в комплект, их не нужно повторно добавлять как отдельные позиции.

Пример. По принятому для этого объекта чертежу одна траверса подвешена на двух шпильках; на каждой — две гайки и две шайбы у траверсы. Для десяти одинаковых узлов выбираем 10 траверс, 20 шпилек, 40 гаек и 40 шайб. По этому же чертежу сверху стоят два анкерных крепления, а лоток держат два фиксатора: добавляем по 20 каждого. Это состав заданного узла, а не универсальная схема всех подвесов.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
