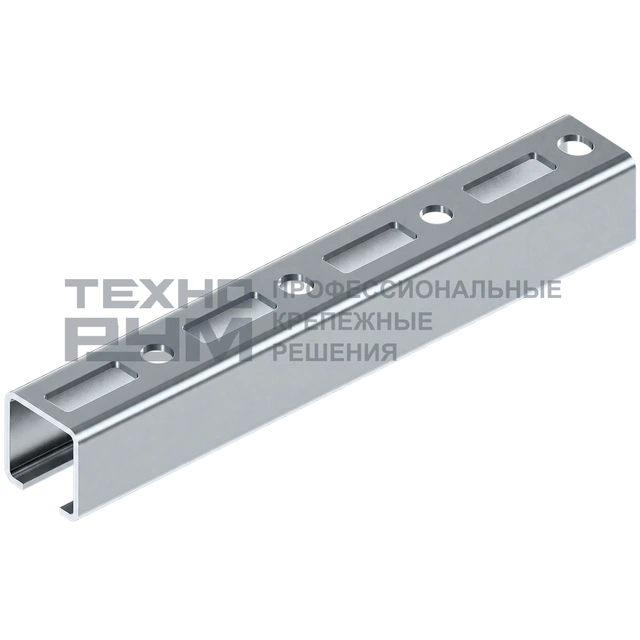

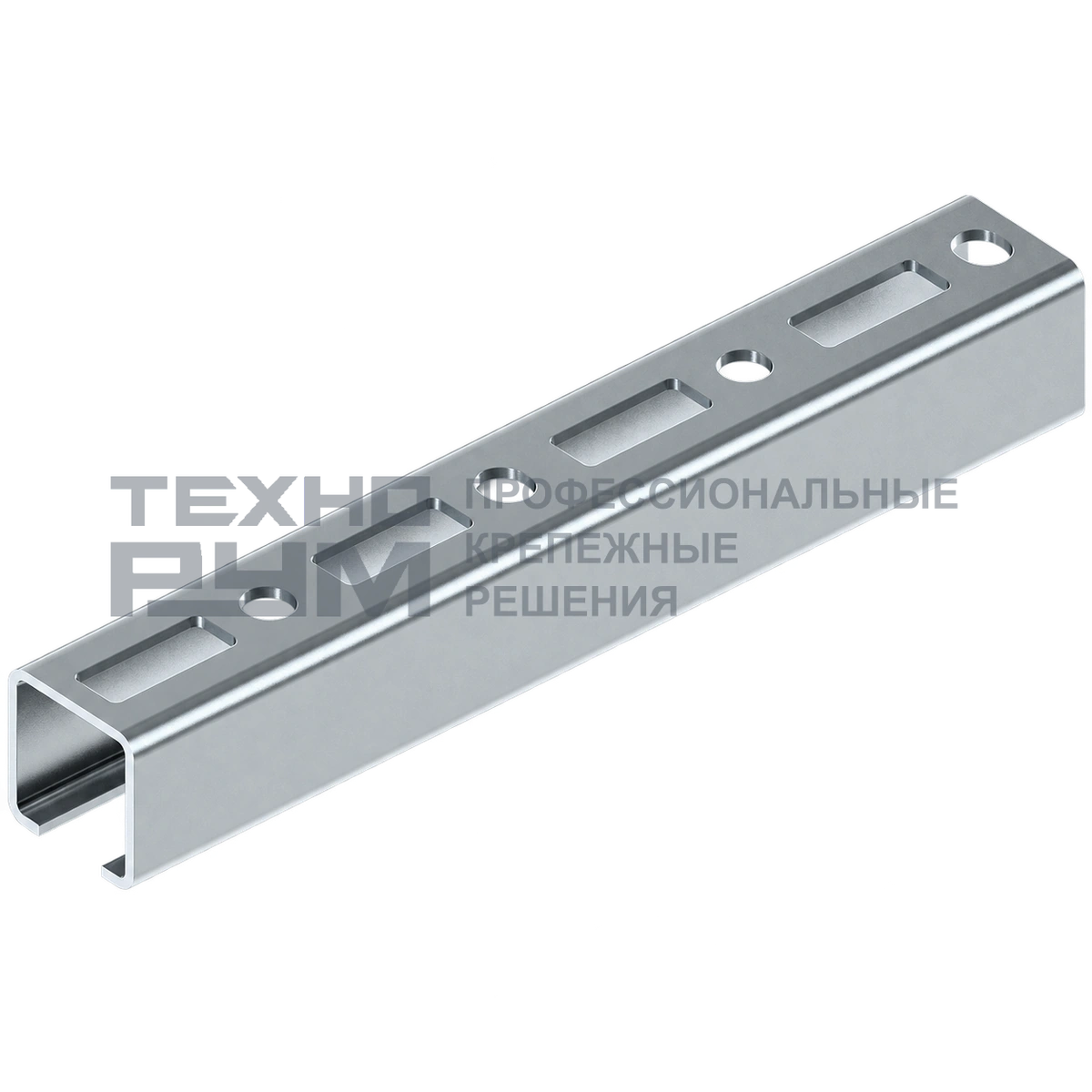

С-профиль 30х30

Артикул: СП30

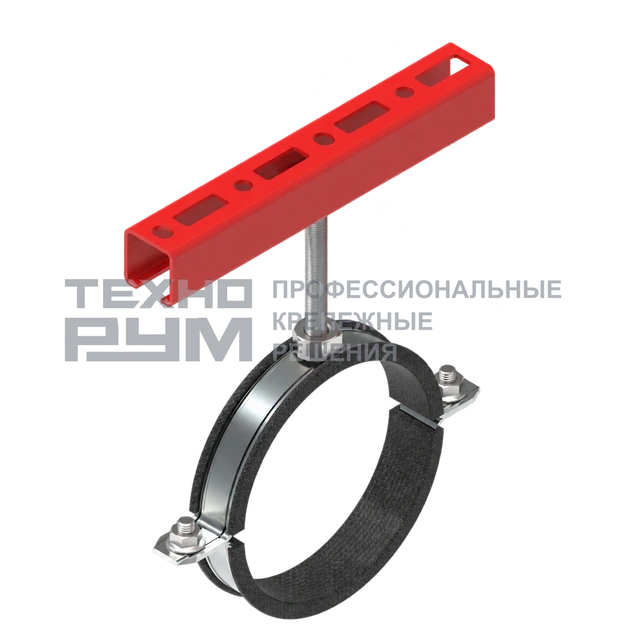

Визуализация фрагмента изделия.
С-профиль 30х30

С-профиль 30х30 · Визуализация фрагмента изделия. Размеры и исполнение — в характеристиках.

С-профиль — монтажный канал для сборки опор и рам с канальными креплениями. Геометрия его канала отличается от других профильных систем.

Покрытие
Цинкование методом Сендзимира, Горячее цинкование
Толщина исполнений по таблице, мм
1,5; 2

В спецификацию проекта

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Открыть список · 0

Как работает изделие

С-профиль образует перекладину рамы, канальные детали закрепляют на ней коммуникации и соединители.

Основные характеристики

Исполнение
Цинкование методом Сендзимира, Горячее цинкование
Толщина исполнений по таблице, мм
1,5; 2

Как читать параметры

  • Размеры сечения описывают поперечную форму канала.
  • Длина относится к профильной заготовке.

Размеры и технические данные для проекта

АртикулL, ммS, ммВес, кг/шт
СП30301530001,53,17
СП30302030002,03,84

Где используют

  • Сборные опоры инженерных систем
  • Профильные монтажные рамы

Как выбрать исполнение

  • Форма канала связана с посадкой С-гаек и держателей.
  • Перфорация задаёт места присоединения элементов.
  • Нагрузка зависит от длины, ориентации и опирания профиля.

Условия и ограничения

  • Название С-профиля не подтверждает совместимость со страт-системой.
  • Поворот канала изменяет схему его работы.

Сопутствующие элементы

  • Монтажные С-элементы
  • С-консоли
  • Канальные гайки
Посмотреть элементы системы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Чертежи и технические данные →

Термины простыми словами

Канальная гайка — Гайка специальной формы для удержания в пазу профиля.

Ориентация профиля — Положение открытой стороны и стенок при монтаже.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Консоль выбирают по месту крепления, вылету и нагрузке. Траверсу на подвесах — по ширине трассы, длине подвеса и схеме закрепления. Крепёж к зданию подбирают под основание: бетонная стена, пустотелый блок и стальная балка требуют разных соединений.

Пример. Лоток шириной 200 мм идёт вдоль бетонной стены; в нашем плане между стеной и ближайшим бортом задан зазор 40 мм. Нужная длина опорной площадки — не меньше 200 + 40 = 240 мм. Из консолей с полезной площадкой 200 и 300 мм выбираем 300 мм. Затем проверяем её нагрузку на этом вылете и крепление к бетону; вариант 200 мм не помещает заданную компоновку.

Подобрать монтажный узел

Что включить в комплект опоры?

Разложите одну опору на детали и умножьте состав на число одинаковых узлов. Отдельно считайте крепление к зданию, несущую часть и фиксацию лотка. Если в системе гайки или шайбы входят в комплект, их не нужно повторно добавлять как отдельные позиции.

Пример. По принятому для этого объекта чертежу одна траверса подвешена на двух шпильках; на каждой — две гайки и две шайбы у траверсы. Для десяти одинаковых узлов выбираем 10 траверс, 20 шпилек, 40 гаек и 40 шайб. По этому же чертежу сверху стоят два анкерных крепления, а лоток держат два фиксатора: добавляем по 20 каждого. Это состав заданного узла, а не универсальная схема всех подвесов.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Считайте ширину по выбранной раскладке: кабели вместе с оболочками, заданные промежутки, отступы от бортов и будущие линии. Сравнивайте результат с полезной внутренней шириной по чертежу. Промежутки и резерв в примере — условия конкретной задачи; для силовых линий отдельно проверяют тепловой режим и разделение цепей.

Пример. Сейчас есть 10 кабелей Ø10 мм, позже добавятся ещё два. В нашей схеме кабели лежат одним рядом с промежутками 5 мм и отступами по 10 мм от бортов. Требуется 12 × 10 + 11 × 5 + 2 × 10 = 195 мм. Сравниваем секции с полезной шириной 100, 200 и 300 мм: выбираем 200 мм, 100 мм исключаем. Номинальная надпись «200» подходит только при подтверждённой полезной ширине не меньше 195 мм; иначе берём следующий размер.

Порядок подбора трассы
