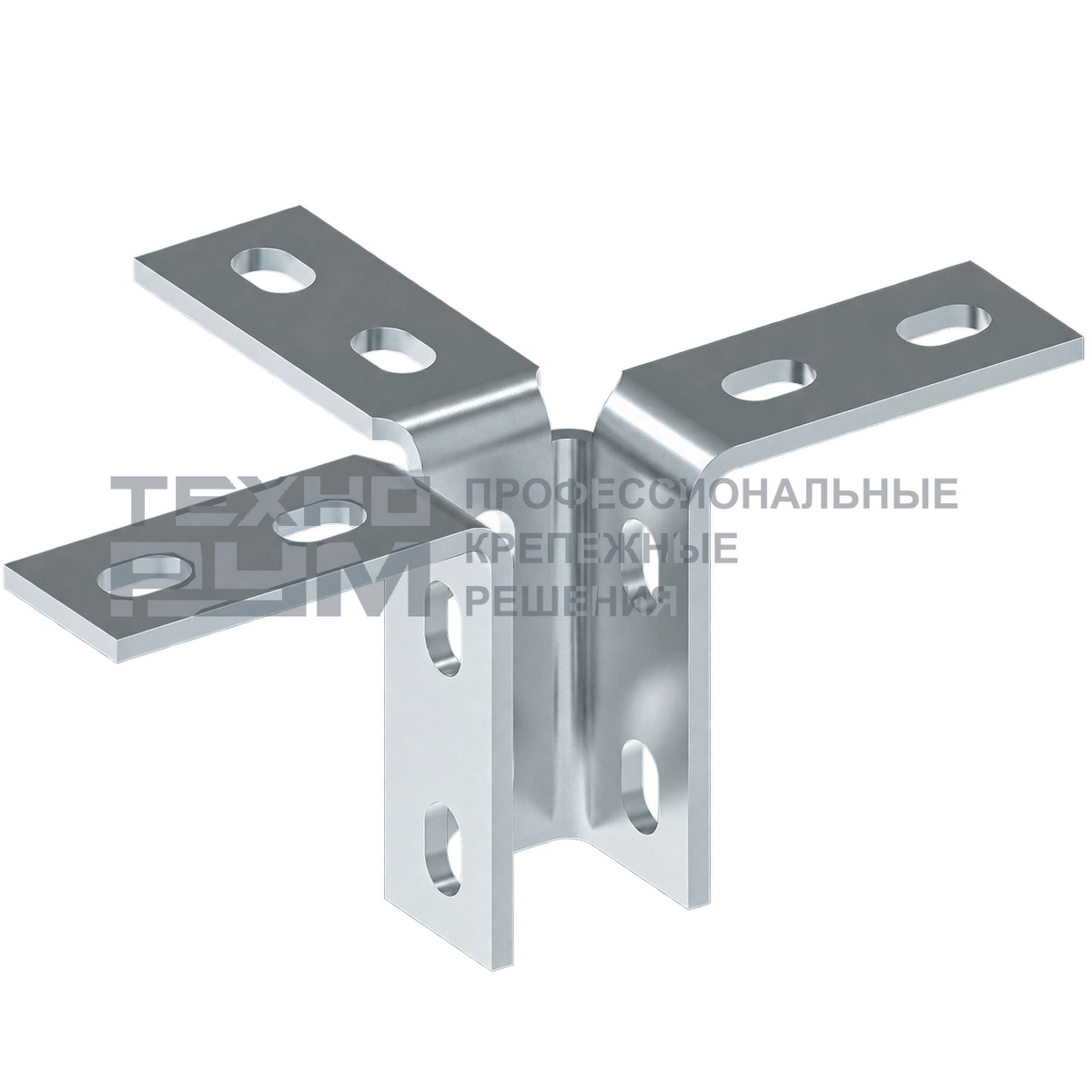

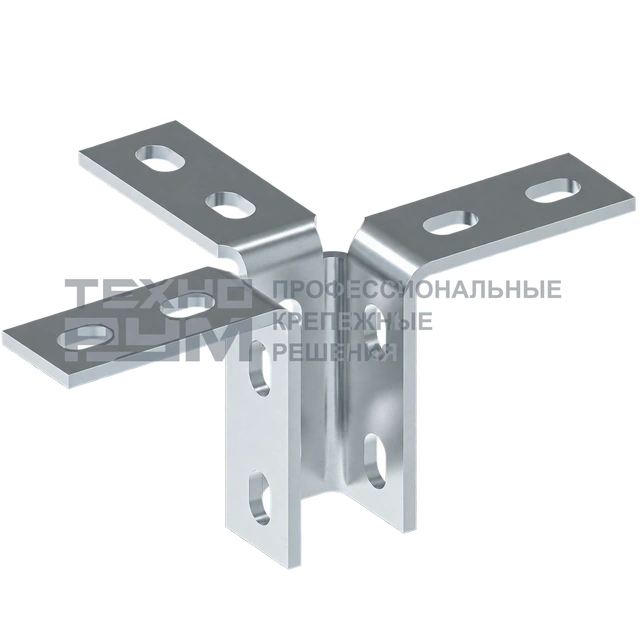

Пластина угловая трехсторонняя

Артикул: ПУТ

Помогает связать стойки и перекладины, сходящиеся в разных направлениях.

Вес, кг: 0.80
Толщина, мм: 5

Покрытие: Электрохимическое цинкование, Термодиффузионное цинкование

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Многосторонний соединитель или угловая пластина связывает монтажные профили в заданной пространственной геометрии.

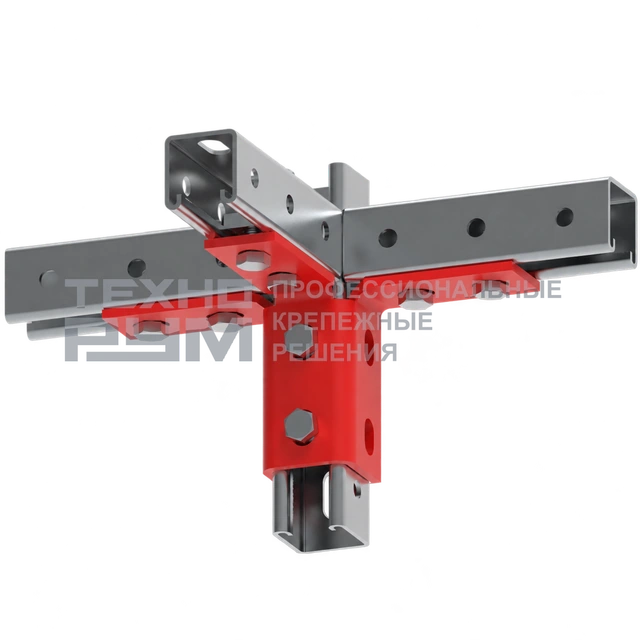

В пространственной раме соединитель связывает перекладину и стойку в нескольких направлениях.

Основные характеристики

Вес, кг: 0.80
Толщина, мм: 5
Исполнение: Электрохимическое цинкование, Термодиффузионное цинкование

Как читать параметры

Трёх- и четырёхсторонняя форма описывает число направлений.
Сечение профиля связано с посадкой соединителя.

Размеры и технические данные для проекта

Размерный чертёж изделия

ПУТ · пластина угловая трехсторонняя

Где используют

Сборка пространственной рамы из страт-профилей
Присоединение поперечины и стойки соответствующим соединителем

Как выбрать исполнение

Число сторон соответствует числу присоединяемых направлений.
Плоскости соединителя задают пространственную форму узла.
Отверстия связывают детали с профилями.

Условия и ограничения

Соединитель не задаёт допустимую нагрузку всей рамы.
Свободное отверстие не является разрешением дополнительной нагрузки.

Сопутствующие элементы

Страт-профили
Канальные гайки и болты
Опоры монтажной рамы

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Пространственный узел — Соединение деталей, расположенных в нескольких плоскостях.

Т-образный узел — Примыкание одного элемента к проходящему профилю.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.

Порядок подбора трассы
