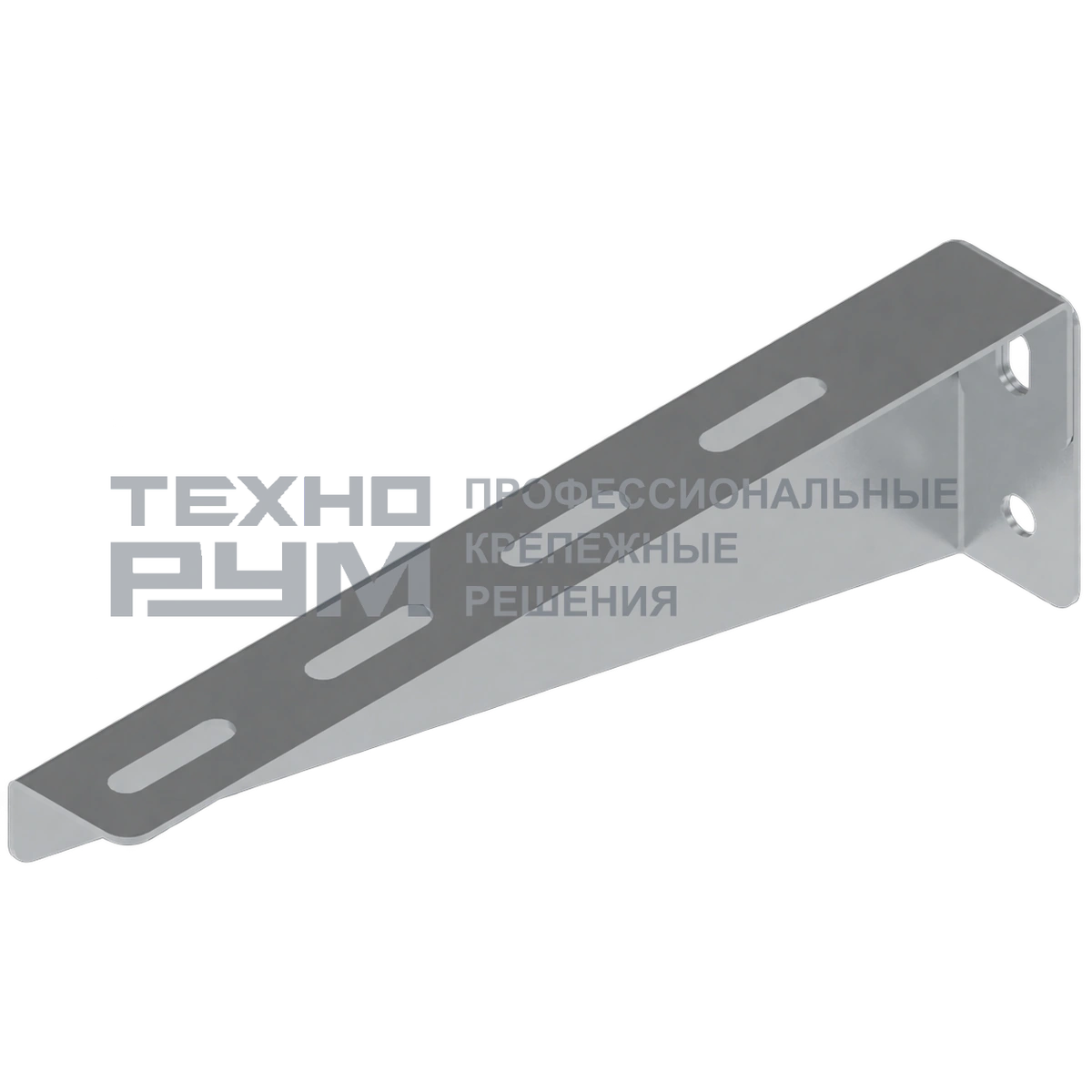

Настенный кронштейн

Артикул: НК

Создаёт выступающую опору для кабельной трассы вдоль стены.

Покрытие: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Размерное исполнение по таблице

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

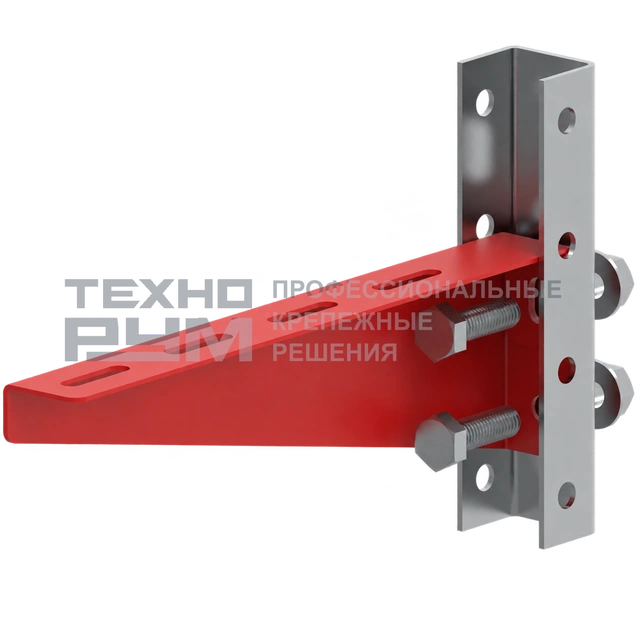

Настенный кронштейн создаёт выступающую опору для лотка при креплении к вертикальному основанию.

На стеновом участке готовый кронштейн поддерживает лоток на заданном отступе.

Основные характеристики

Исполнение: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Как читать параметры

Вылет — расстояние от стены до опорной зоны.
Толщина относится к металлу кронштейна.

Размеры и технические данные для проекта

Артикул	H, мм	B, мм	L, мм	S, мм	Вес, кг/шт	БРН, кг
НК100	55	30	140	1,5	0,12	90
НК150	70	30	175	1,5	0,17	60
НК200	70	30	240	1,5	0,25	60
НК300	85	30	320	2	0,36	47
НК400	105	30	420	2	0,52	30

БРН — безопасная рабочая нагрузка при указанном расстоянии между опорами. Несущая способность трассы также зависит от опор, креплений и соединений.

Где используют

Прокладка лотка вдоль вертикального основания на настенных кронштейнах

Как выбрать исполнение

Готовый кронштейн создаёт выступающую опору у стены.
Вылет связан с шириной и положением лотка.
Основание передаёт нагрузку в стеновое крепление.

Условия и ограничения

Нагрузочная характеристика кронштейна не описывает прочность стены.
Наличие основания не означает наличие анкеров в поставке.

Сопутствующие элементы

Анкерное крепление
Лоток
Фиксатор лотка на кронштейне

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Кронштейн — Опора, выступающая от стены или стойки.

Основание — Строительный материал, в который устанавливается крепёж.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.

Порядок подбора трассы
