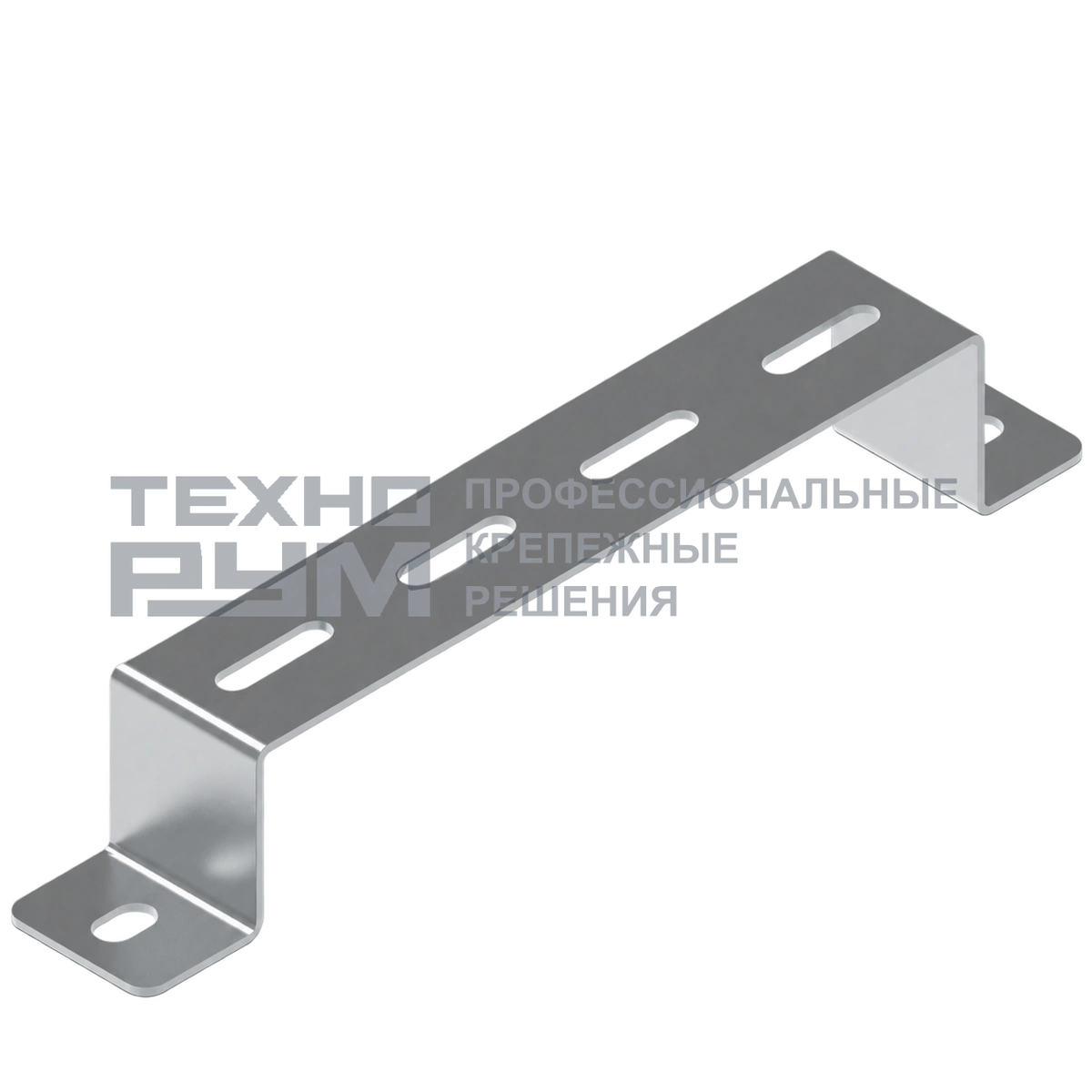

Настенно-напольная скоба

Артикул: ННС

Даёт точку крепления лотка возле стены или пола в выбранном монтажном положении.

Покрытие: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Размерное исполнение по таблице

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Скоба служит креплением лотка к стене или полу в предусмотренном монтажном положении.

Скоба закрепляет трассу близко к плоскости стены или пола.

Основные характеристики

Исполнение: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Как читать параметры

Монтажное положение описывает ориентацию скобы.
Отверстия относятся к креплению основания и лотка.

Размеры и технические данные для проекта

Артикул	L, мм	S, мм	Вес, кг/шт
ННС100	100	1,5	0,12
ННС200	200	1,5	0,17
ННС300	300	2	0,28
ННС400	400	2	0,35
ННС500	500	2	0,41
ННС600	600	2	0,47

Где используют

Монтаж низкой трассы у пола
Крепление лотка к стене по соответствующей схеме

Как выбрать исполнение

Скоба удерживает лоток у стены или пола в предусмотренном положении.
Посадка связана с формой лотка.
Направление крепления влияет на передачу нагрузки в основание.

Условия и ограничения

Положение на полу не означает опору для хождения.
Разные направления установки имеют разную схему передачи усилий.

Сопутствующие элементы

Лоток
Крепёж стены или пола
Фиксатор лотка

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

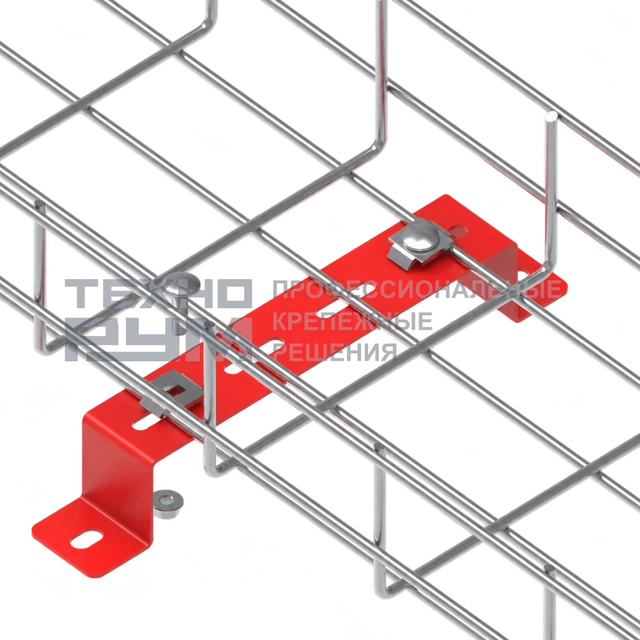

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.
