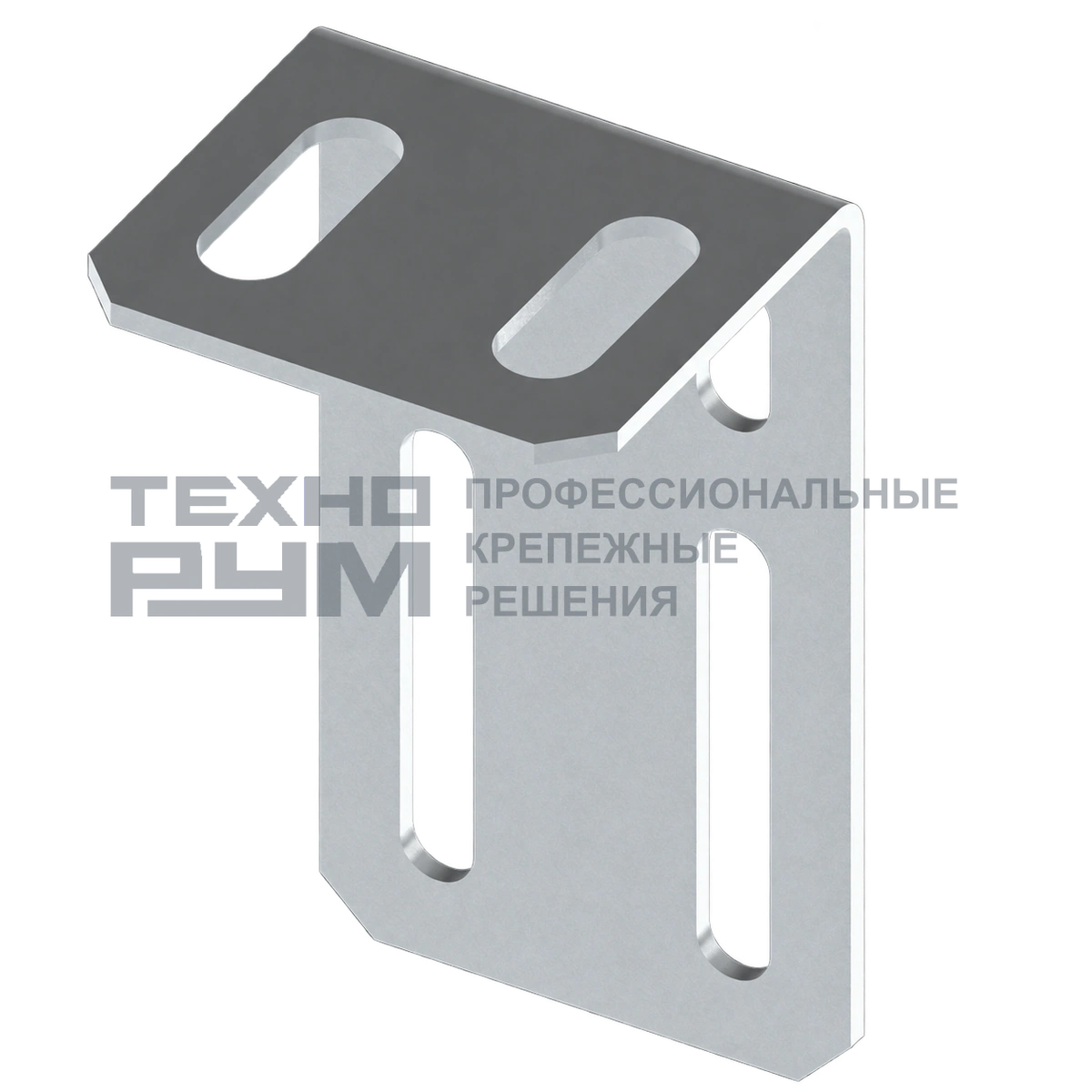

Кронштейн стеновой

Артикул: КСТ

Удерживает лоток на стене при вертикальном расположении участка трассы.

Покрытие: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Стеновой кронштейн этого типа предназначен для вертикального крепления соответствующего лотка к стене.

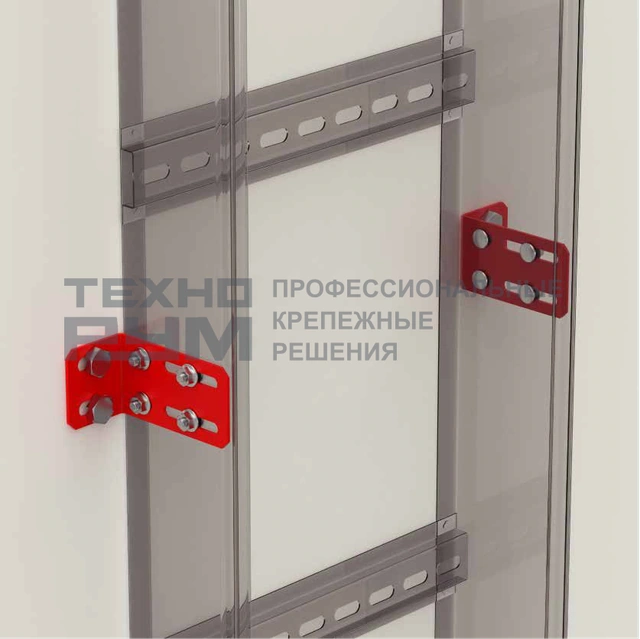

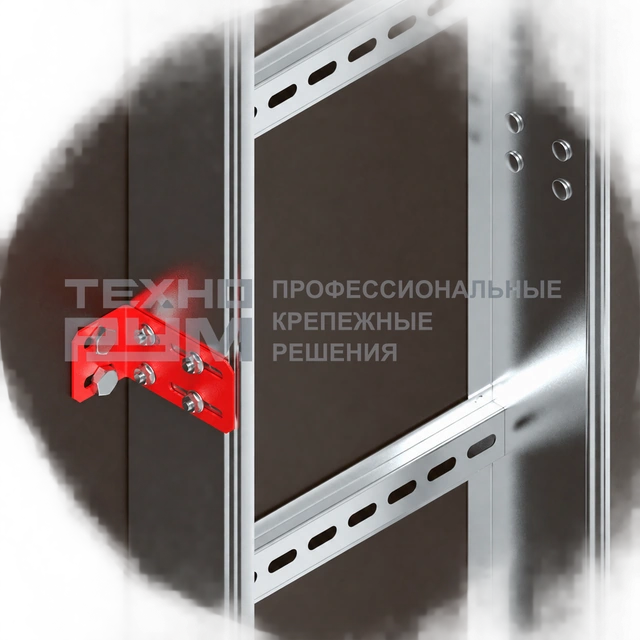

На вертикальном участке кронштейн связывает лоток со стеной, кабельные крепления удерживают кабели по высоте.

Основные характеристики

Исполнение: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Как читать параметры

Вертикальное положение описывает направление секции.
Отступ относится к расстоянию от стены до лотка.

Размеры и технические данные для проекта

Артикул	S, мм	Вес, кг/шт	Упаковка, шт
КСТ	2	0.083	200

Где используют

Крепление вертикального подъёма кабельного лотка к стене

Как выбрать исполнение

Кронштейн связан с вертикальным расположением трассы.
Посадка зависит от лотка и его отверстий.
Крепление кабелей удерживает их отдельно от крепления лотка.

Условия и ограничения

Горизонтальная консоль и кронштейн вертикального крепления выполняют разные задачи.
Крепление секции не является удержанием её кабелей.

Сопутствующие элементы

Лоток вертикального участка
Крепёж стены
Крепёж лотка

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.

Порядок подбора трассы
