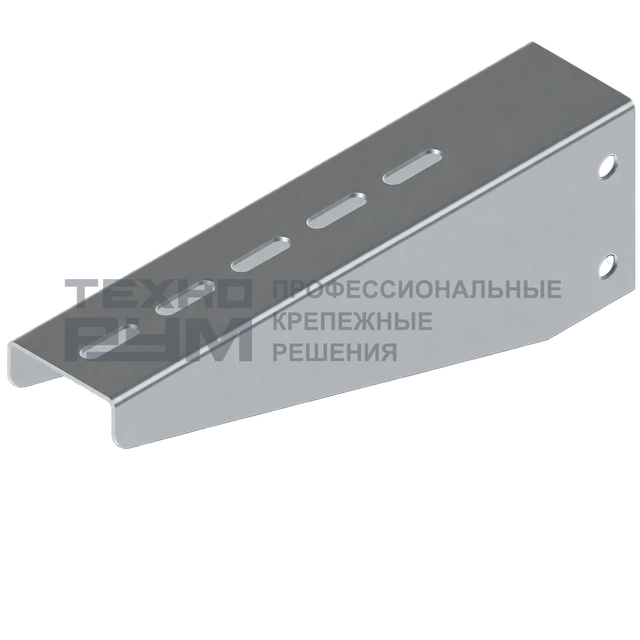

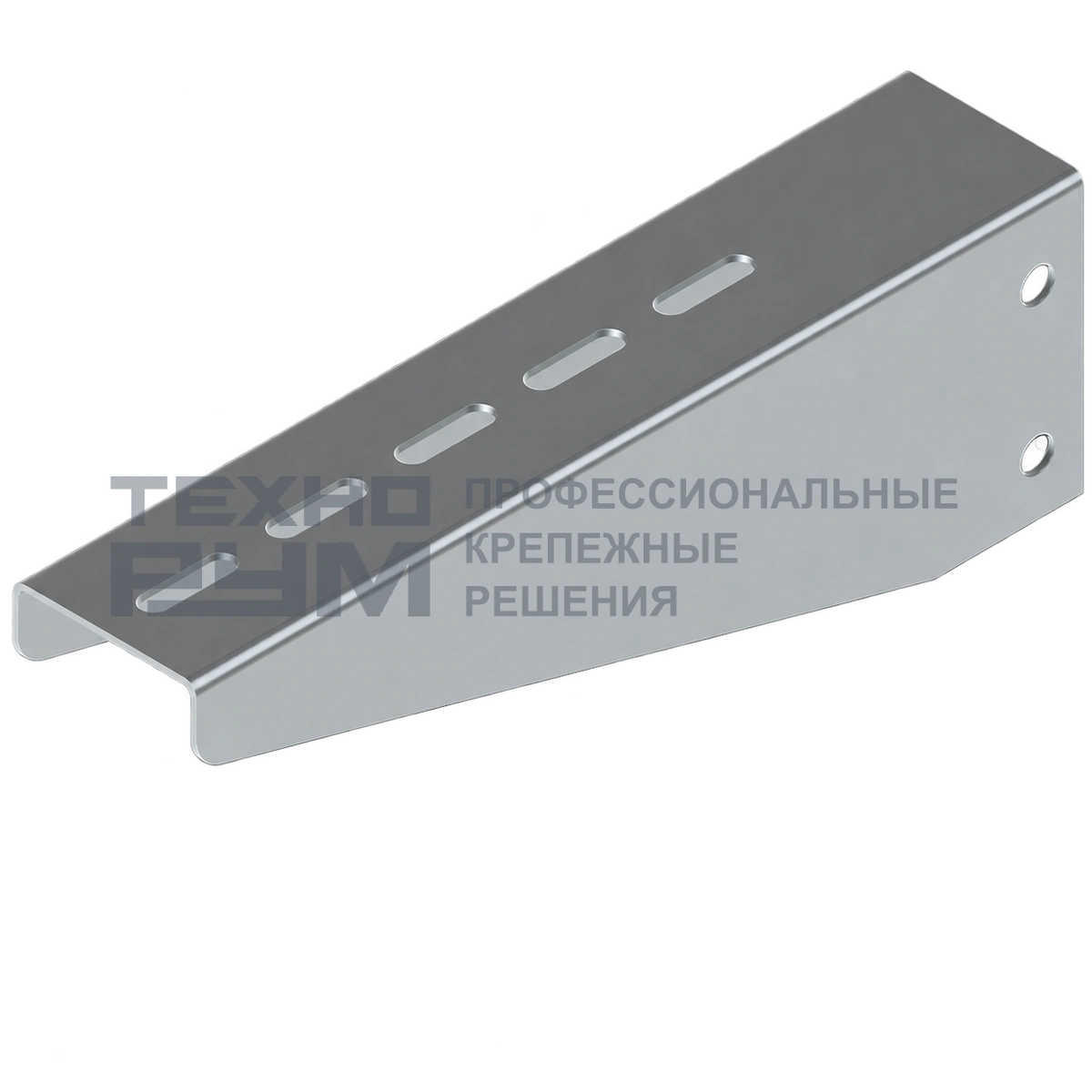

Кронштейн без опоры для П-профиль 56х30

Артикул: КО30

Позволяет собрать опору лотка из кронштейна и отдельно выбранного узла основания.

Покрытие: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Размерное исполнение по таблице

В спецификации сохранятся выбранный артикул и значения его строки. Размерная строка описывает выбранное исполнение; состав сборочного узла показан в описании и монтажной схеме.

Цена и срок поставки —по запросу

Количество

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

Кронштейн без опоры является частью сборного узла. Для установки ему требуется соответствующая опорная деталь или профиль.

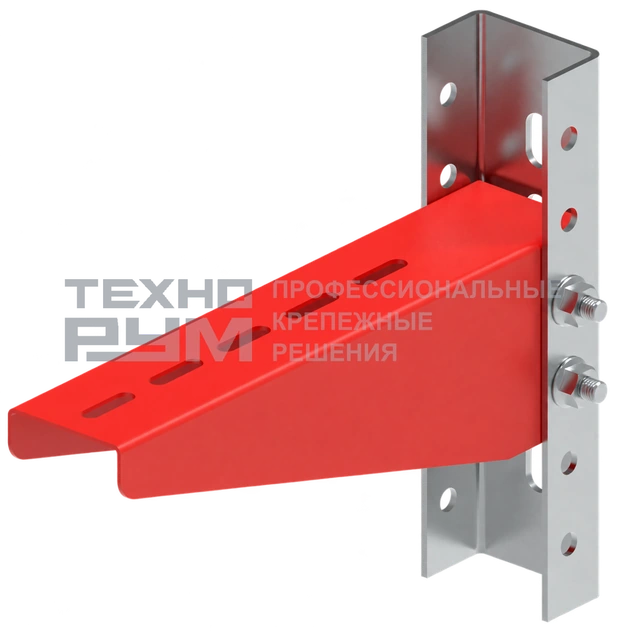

В сборной опоре кронштейн закрепляется на профильной стойке или отдельном основании.

Основные характеристики

Исполнение: Цинкование методом Сендзимира, Горячее цинкование, Нержавеющая сталь

Как читать параметры

Вылет относится к выступающей части.
Посадочные отверстия образуют соединение с профилем или основанием.

Размеры и технические данные для проекта

Артикул	Н, мм	S, мм	Вес, кг/шт
КО3010	100	1,5	0,44
КО3015	150	1,5	0,55
КО3020	200	1,5	0,66
КО3030	300	1,5	0,91
КО3040	400	1,5	1,13
КО3050	500	1,5	1,35
КО3060	600	1,5	1,57

Где используют

Сборка настенной опоры с отдельным основанием или подходящим профилем

Как выбрать исполнение

Кронштейн без опоры является частью сборной конструкции.
Присоединение связано с профилем или отдельным основанием.
Вылет задаёт опорную зону трассы.

Условия и ограничения

Отдельный кронштейн не является комплектом настенного крепления.
Посадка зависит от сечения и формы ответного элемента.

Сопутствующие элементы

Опора кронштейна или соответствующий профиль
Лоток
Крепёж сборного узла

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.

Порядок подбора трассы
