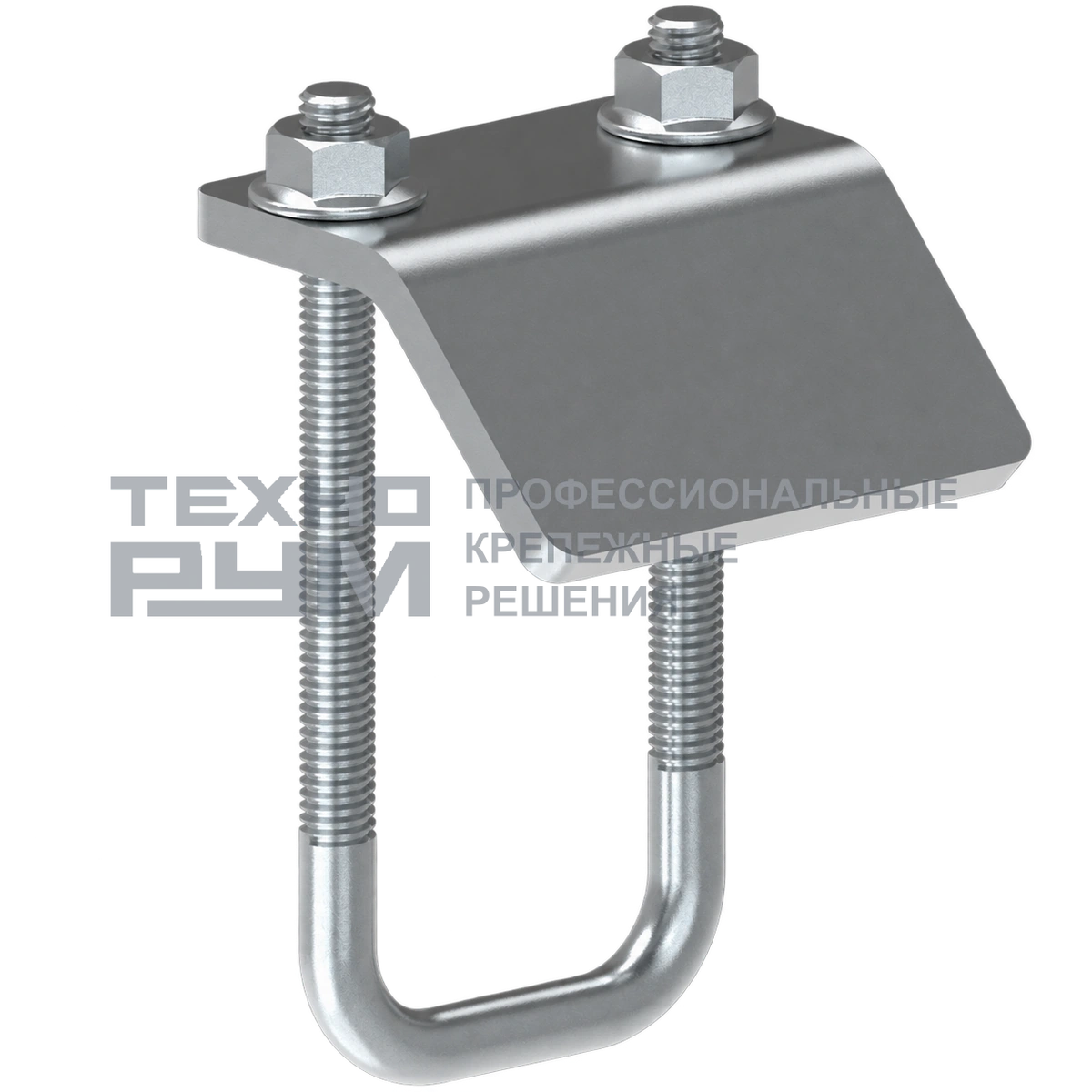

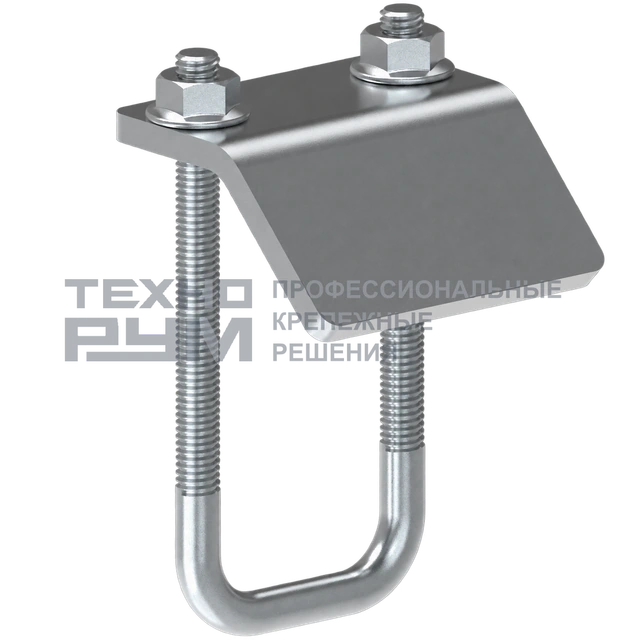

Балочный зажим для С-профиля

Артикул: СБЗ

Позволяет закрепить профильную поперечину на стальной балке предусмотренной парой зажимов.

Покрытие: Горячее цинкование, Электрохимическое цинкование

Единица расчёта: шт

Цена и срок поставки —по запросу

Количество, шт

Открыть список · 0

Другое исполнение Материал и защита от коррозии

Для чего нужен товар

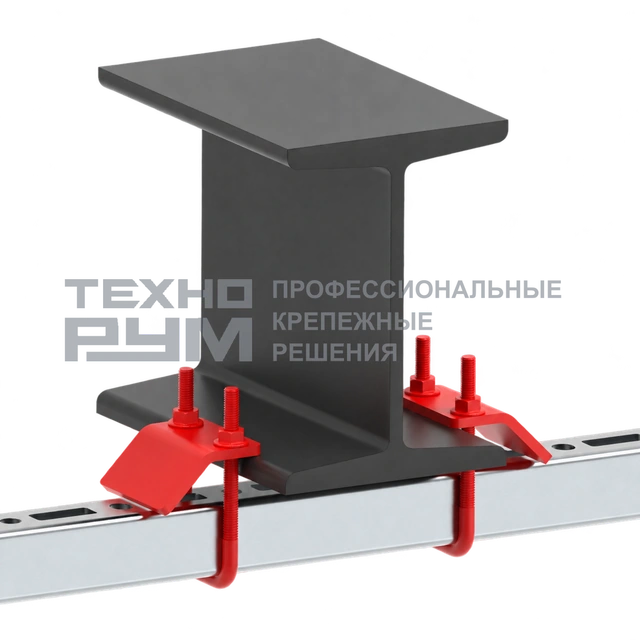

Балочный зажим крепит С-профиль поперёк горизонтальной стальной балки по предусмотренной парной схеме.

Пара зажимов удерживает профильную перекладину у полки стальной балки.

Основные характеристики

Исполнение: Горячее цинкование, Электрохимическое цинкование

Как читать параметры

Диапазон захвата относится к полке балки.
Сечение относится к монтажному С-профилю.

Размеры и технические данные для проекта

Артикул	S, мм	M, мм	Вес, кг/шт
СБЗ	4	6	0,50

Размерный чертёж изделия

СБЗ · балочный зажим для с-профиля

Где используют

Крепление С-профиля поперёк горизонтальной стальной балки

Как выбрать исполнение

Зажимы крепят С-профиль поперёк горизонтальной балки.
Парная схема создаёт две рабочие части крепления.
Толщина полки связана с захватом зажимов.

Условия и ограничения

Один зажим не является полной заменой парного узла.
Поверхность и положение полки влияют на закрепление.

Сопутствующие элементы

С-профиль
Стальная балка
Парный зажим и крепёж узла

Документы для проекта

Чертёж показывает форму изделия, габариты, отверстия и обозначения размеров.

Монтажная схема показывает взаимное положение деталей и точки крепления в собранном узле.

Нагрузочная характеристика относится к определённому изделию, положению и схеме опирания. Собственная масса детали и допустимая нагрузка — разные величины.

Сертификат описывает продукцию и исполнения, на которые распространяется подтверждение соответствия. Протокол содержит результаты испытаний и условия их проведения.

Запросить документы →

Термины простыми словами

Ответная деталь — Часть конструкции, к которой присоединяется деталь.

Монтажный узел — Соединение деталей, собранное по определённой схеме.

Полезно перед выбором

Опоры и монтажные системы: что нужно для крепления трассы

Как выбрать консоль, профиль или подвес для лотка?

Начните с места опирания: стена, перекрытие или пол. Затем определите ширину трассы, вылет консоли, высоту подвеса и нагрузку. Крепление к бетону и соединение со стальной балкой — разные узлы; подходящий крепёж выбирают под основание.

Пример. Для трассы вдоль бетонной стены нужны настенные консоли и крепления к бетону. Для участка под перекрытием — потолочные подвесы или траверсы, а не те же настенные консоли без изменения схемы.

Подобрать монтажный узел

Что включить в комплект опоры?

Кроме несущего профиля или консоли в узел входят соединительные пластины, гайки, болты, шайбы и элементы фиксации лотка. Отверстия, резьбы и защитное исполнение деталей должны сочетаться внутри узла. Раздельный список метизов помогает собрать комплект без пропущенных соединений.

Пример. Для подвеса на двух шпильках посчитайте сами шпильки, траверсу и все гайки с шайбами по принятой схеме. Количество одной детали в одном узле умножают на число одинаковых опор.

Крепёж и метизы для системы

Как выбрать ширину кабельного лотка и запас места?

Составьте список кабелей с наружными диаметрами, разделением на линии и планируемыми добавлениями. Ширина и высота лотка должны обеспечивать выбранную раскладку и тепловой режим кабелей. Геометрическая площадь секции сама по себе не задаёт разрешённое число любых кабелей.

Пример. Десять кабелей диаметром 10 мм, уложенные в один ряд без промежутков, занимают 100 мм по ширине. Это только размер ряда: зазоры, разделение линий и место для расширения добавляют отдельно. Такой расчёт не означает, что лоток шириной ровно 100 мм уже подходит.
