Анкеры-шурупы / S-CSA HEX

Шуруп по бетону S-CSA HEX оцинкованный 5X40/5

Артикул: 9640071301

S-CSA HEX5X40/5

ИсполнениеДоступно исполнений: 12. Параметры и артикул обновляются при выборе.

Материал: Сталь
Покрытие: Цинковое

Шуруп по бетону S-CSA HEX оцинкованныйS-CSA HEX 5X40/5

Розничная цена

Согласуем

Цену подтвердим в счёте

Наличие:?

Количество изделий

Склад и получение

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

СамовывозСрок выдачи уточним при заказе

Доставка на объект — время и стоимость согласуем по адресу.

Все способы получения

Самовывоз со склада

Срок выдачи уточним при заказе

Нужное количество подтвердит менеджер

Щербинка, Рязановское шоссе, 8/1с1

Пн–пт 08:00–17:00 · Сб–вс выходные

Склады закрыты · 12:23 МСК

Доставка на объект

Дату согласуем при заказе

Время и стоимость согласуем по адресу

Экспресс-доставка

Завтра, 26 октября

Дежурное авто — по согласованию

Где применяется

S-CSA HEX — анкер-шуруп для крепления детали к бетонному основанию.

Основание по каталогу серии: Полнотелый глиняный кирпич; Полнотелый силикатный кирпич; Пустотелая плита; Растянутая зона бетона; Сжатая зона бетона

Типовые задачи применения

Кабельные каналы
Строительные леса
Временные крепления

Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.

Как работает узел

Рабочая резьба формирует зацепление в стенках предварительно просверленного отверстия. Распорная втулка не требуется.

Размерная схема S-CSA HEX — Векторная схема серии без масштаба. Размеры и режим установки приведены для выбранного исполнения ниже.

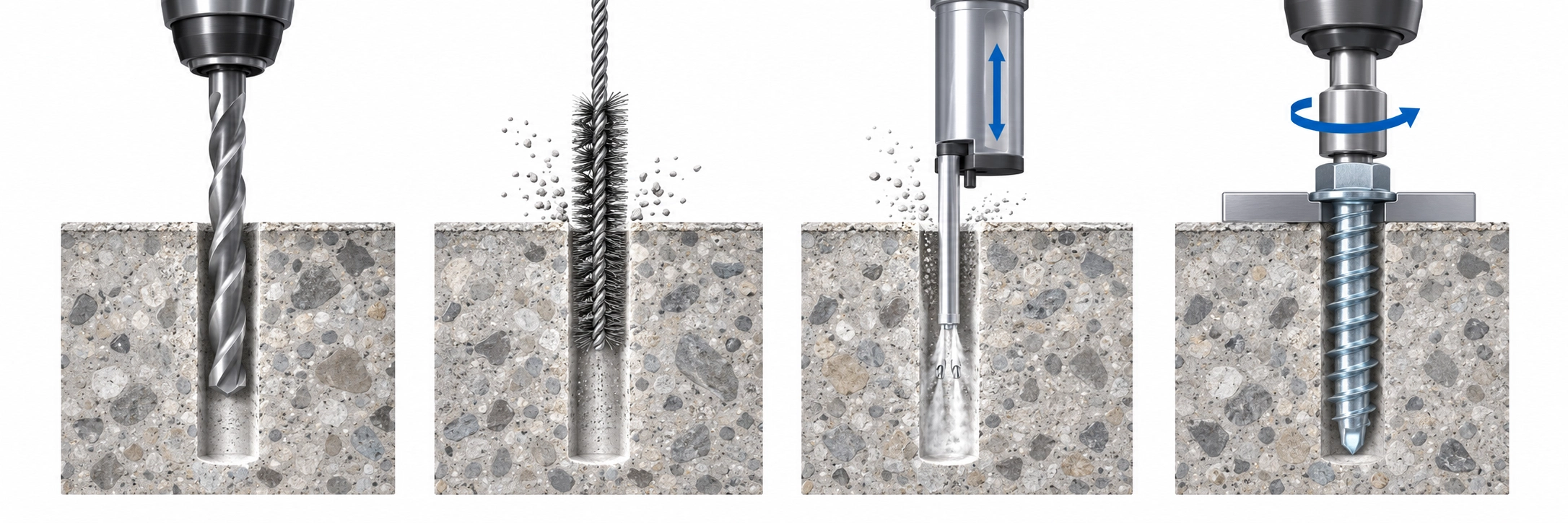

Порядок установки

Пробурить отверстие с указанным диаметром.
Очистить отверстие.
Ввернуть анкер через деталь подходящим инструментом.
Остановить установку при правильной посадке, не сорвать резьбовое зацепление.

Принцип установки S-CSA HEX — Поясняющая визуализация. Точный режим и комплект инструмента сверяют с инструкцией выбранного исполнения.

Параметры выбранного исполнения

5X40/5 · арт. 9640071301

GTIN-13: 6416031713019
Страна производства: Россия
Размер: 5
Материал: Сталь, оцинкованная
Макс.толщина прикрепляемого материала (мм): 5
Длина (мм): 40
Глубина отверстия h1 (мм): 45
Диаметр головки диаметр: 11,5
Момент затяжки: 12
Отверстие в прикрепляемом материале (Df): 7
Расчетная глубина анкеровки (Hnom): 45
Момент затяжки (Tinst): 12

Допустимые нагрузки · 2 строк

Материал основания	Тип нагрузки	Глубина анкеровки	Значение нагрузки
Сжатая зона бетона С20/25	N Rec	35 мм	1,1 кН
Сжатая зона бетона С20/25	V Rec	35 мм	1,1 кН

Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.

Данные об анкере и параметры установки · 1 строк

Длина, мм	Диаметр сверла, мм	Размер гайки под ключ, мм	Мин.глубина отверстия, мм	Макс.толщина прикрепляемого материала, мм	Резьба, мм
40	5	8	45	40	40

Контроль установки

Согласуйте размер сверления, глубину, форму головки и привод. Повторное использование и режим работы инструмента проверяют для конкретной системы.

Подбор и помощь

Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
