Где применяется
S-CSA HEX ML — анкер-шуруп для крепления детали к бетонному основанию.
- Основание по каталогу серии
- Полнотелый глиняный кирпич; Полнотелый силикатный кирпич; Растянутая зона бетона; Сжатая зона бетона
Типовые задачи применения
- Фасадные крепления
- Фасадные подконструкции
- Фасадные системы
- Фасады
- Грузоподъемники
- Кабельные каналы
- Кронштейны для навесного вентилируемого фасада (НВФ)
- Лестницы
- Монтаж элементов интерьера и внутренней отделки
- Оборудование
- Ограждения
- Опорные пластины
- Опорные плиты
- Опорные плиты колонн
- Опоры для труб
- Перила
- Подконструкции
- Промышленное применение
- Складские стеллажи
- Тяжелые стальные конструкции
- Tяжелые трубопроводы гидравлической системы
- Вентиляция, кондиционирование и водопроводные крепления
- Внутренняя отделка
- Водосточные трубы
- Воздуховоды
- Временные крепления
Перечень задач не задаёт допустимую нагрузку каждого исполнения. Нужны условия точного допуска и расчёт узла.
Как работает узел
Рабочая резьба формирует зацепление в стенках предварительно просверленного отверстия. Распорная втулка не требуется.

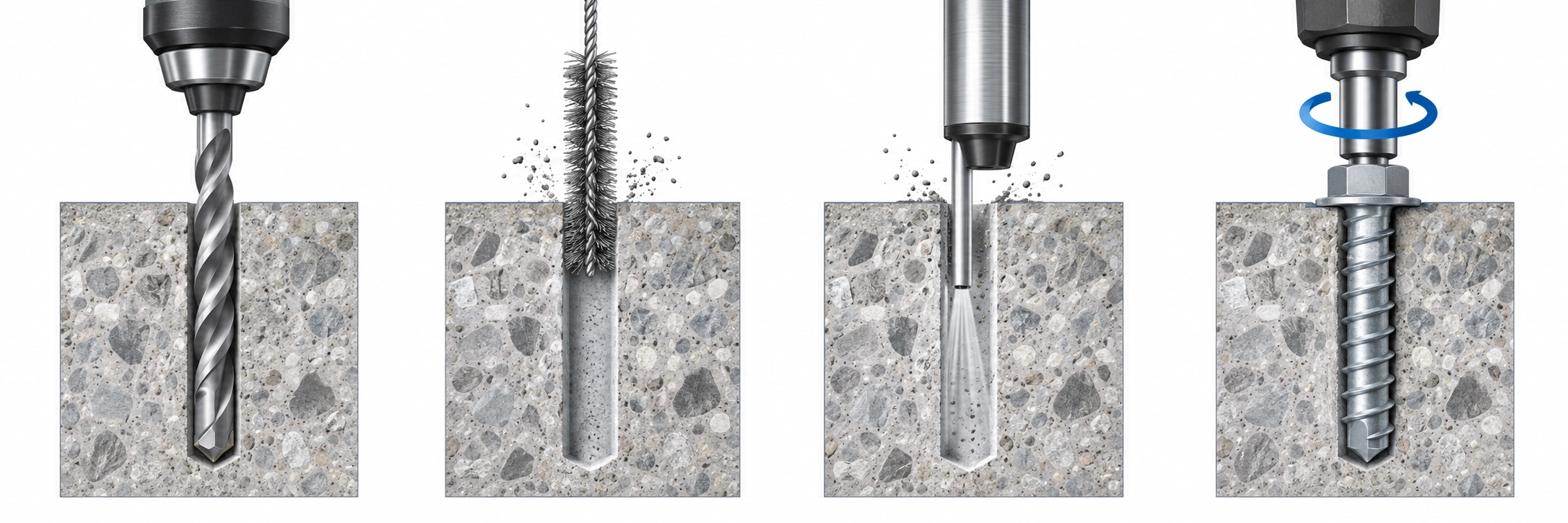

Порядок установки
Пробурить отверстие с указанным диаметром.
Очистить отверстие.
Ввернуть анкер через деталь подходящим инструментом.
Остановить установку при правильной посадке, не сорвать резьбовое зацепление.
Параметры выбранного исполнения
6X50/10 · арт. 9640071407
- GTIN-13
- 6416031714078
- Страна производства
- Россия
- Размер
- 6
- Макс.толщина прикрепляемого материала (мм)
- 10
- Длина (мм)
- 50
- Глубина отверстия h1 (мм)
- 50/45
- Диаметр головки диаметр
- 16,5
- Мин.глубина отверстия
- 50
- Момент затяжки
- 14
- Отверстие в прикрепляемом материале (Df)
- 9
- Расчетная глубина анкеровки (Hnom)
- 55/40
- Шлиц
- T30
- Момент затяжки (Tinst)
- 14
Допустимые нагрузки · 10 строк
| Материал основания | Тип нагрузки | Глубина анкеровки | Значение нагрузки |
|---|---|---|---|
| Сжатая зона бетона С20/25 | N Rec | 40 мм | 1,7 кН |
| Сжатая зона бетона С20/25 | V Rec | 40 мм | 5,4 кН |
| Растянутая зона бетона С20/25 | N Rec | 40 мм | 1,7 кН |
| Растянутая зона бетона С20/25 | V Rec | 40 мм | 5,4 кН |
| Сжатая зона бетона С20/25 | N Rec | 35 мм | 1,4 кН |
| Сжатая зона бетона С20/25 | V Rec | 35 мм | 5,4 кН |
| Растянутая зона бетона С20/25 | N Rec | 35 мм | 1,4 кН |
| Растянутая зона бетона С20/25 | V Rec | 35 мм | 5,4 кН |
| Пустотелая плита толщиной стенки не менее 25 мм | N Rec | 40/35 мм | 1,2 кН |
| Пустотелая плита толщиной стенки не менее 25 мм | V Rec | 40/35 мм | 1,2 кН |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Данные об анкере · 1 строк
| Длина анкера, мм | Размер гайки под ключ | Максимальная толщина прикрепляемого материала, мм | TORX30 |
|---|---|---|---|
| 50 | 13 | 10/15 | T30 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Параметры установки · 1 строк
| Отверстие в прикрепляемом материале, мм | Диаметр сверла, мм | Мин.глубина отверстия, мм | Номинальная глубина установки, мм | Момент затяжки, Нм |
|---|---|---|---|---|
| 9 | 6 | 50/45 | 40/35 | 14 |
Обозначения, единицы и условия относятся к приведённой строке. Рекомендованные, характеристические и расчётные сопротивления не взаимозаменяемы.
Контроль установки
Согласуйте размер сверления, глубину, форму головки и привод. Повторное использование и режим работы инструмента проверяют для конкретной системы.
Подбор и помощь
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Обсудить узел с инженеромПодбор и комплектация · S-CSA HEX ML
Выбранное исполнение
S-CSA HEX ML · 6X50/10. Артикул производителя: 9640071407.
Что определяет выбор
Согласуйте размер сверления, глубину, форму головки и привод. Повторное использование и режим работы инструмента проверяют для конкретной системы.
Что передать для комплектации
Укажите материал и толщину основания, толщину детали, усилия, расстояния до края и между креплениями, а также условия эксплуатации. Для исполнения с неполными данными запросите недостающие параметры до заказа.
Комплекты
Подготовить комплект под вашу задачу
Пришлите узел и количество креплений. Уточним комплектующие, инструмент и расходные материалы.
Запросить комплектациюВарианты замены
Нужна замена?
Инженер поможет сравнить исполнения и уточнить условия вашей задачи.
Шуруп по бетону S-CSA HEX ML
S-CSA HEX ML — анкер-шуруп для крепления детали к бетонному основанию.
Конструкция и работа
Рабочая резьба формирует зацепление в стенках предварительно просверленного отверстия. Распорная втулка не требуется.
Выбранное исполнение
6X50/10. Артикул производителя: 9640071407.
Размер: 6.
Макс.толщина прикрепляемого материала (мм): 10.
Длина (мм): 50.
Отверстие в прикрепляемом материале (Df): 9.
Шлиц: T30.
Условия выбора
Согласуйте размер сверления, глубину, форму головки и привод. Повторное использование и режим работы инструмента проверяют для конкретной системы.
Основания, указанные для серии: Полнотелый глиняный кирпич; Полнотелый силикатный кирпич; Растянутая зона бетона; Сжатая зона бетона. Применимость к конкретному узлу проверяют по документации выбранного исполнения.
